열분석기
Thermal Analysis System
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2018-04-243034 |
| I-tube등록번호 | - |
| 보유기관 | 경일대학교 |
| 연락처 | 053-600-4282 |
장비정보

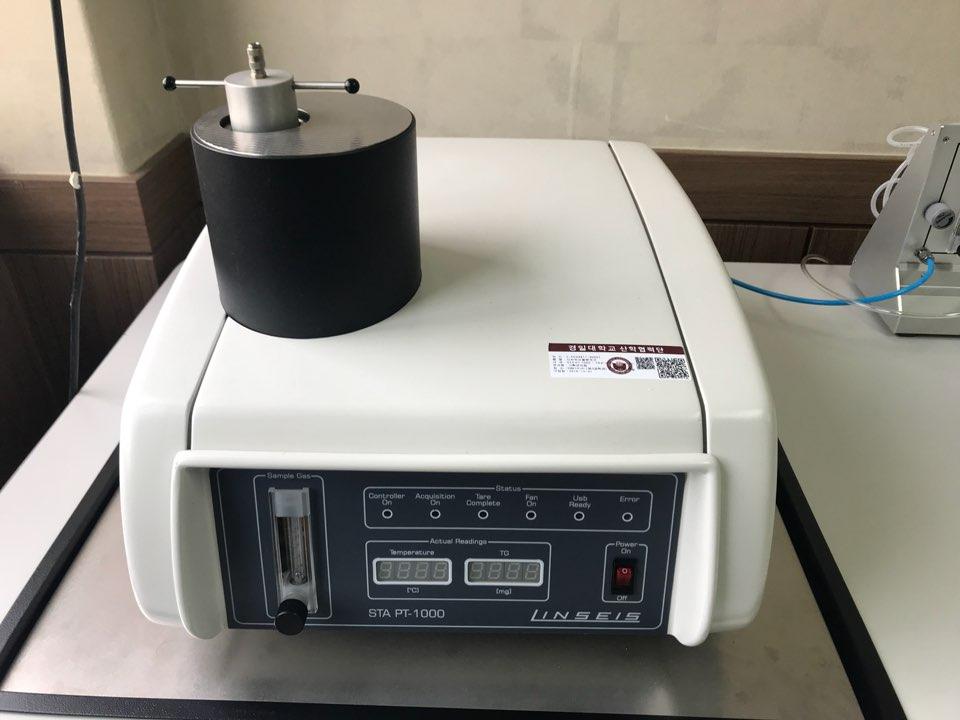

| 모델명 | STA PT 1000 | 제작사 | Linseis |
|---|---|---|---|
| 취득일자 | 2016-12-01 | 취득금액 | 37,000,000원 |
| 표준분류 | 물리적측정장비 > 온도/열/습도/수분측정장비 > 열분석기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 하양읍 가마실길 50 경일대학교 제3공학관 B1 B103
 |
||
| 장비설명 |
(1) 열분석기는 고분자/ 세라믹/ 금속/ 유리 같은 물질의 화학적인 화합물에 대하여
중량변화(열중량분석)와 열량(시차주사열량분석)을 측정하기 위해 사용되어 진다. (2) 동시 열분석기는 열중량-시차주사열량분석을 동시에 할 수 있는 장비로 구성되어 지고， 사용자가 차후 1600℃까지 온도 격상을 원할 때 다른 열측정부품들과 더불어 쉽게 격상이 가능하다. (3) 열중량전용 측정부품 혹은 열중량-시차주사열량 동시 측정부품은 매우 쉽게 사용 자에 의해 분해 및 설치가 가능해야 한다. (4) 장비는 보다 많은 응용분야를 지원하기 위해서 표준으로 공급되는 공냉식 가열 로와 진공장치로 구성되어져야 한다. (5) 장비는 마이크로 소프트웨어 사의 MS 윈도우즈 8과 열분석기 응용소프트웨어에 의해 완벽히 제어되어져야 한다. (6) 장비는 적외선 및 질량 분광 분석기와 연결되어 질 수 있다. |
||
| 구성 및 기능 |
1. 열중량-시차주사열량(TGA-DSC)분석기를 위한 본체부 (1) 측정원리 : 수직형 (2) 온도범위 : 상온~1000℃ 온도 정확도 : ±0.25 ② 온도 정밀도 : ±0.2℃(3) 승온속도 : 0~100℃/min ？ 분해능 : 0.1℃/min ② 등온시간 : 0~99h(4)온도 안정성 : 0.05mg/℃(5)저울 ① 시료측정무게 : 최고 10g ② 측정범위 : ±2.5mg~2500mg ③ ±0.2% 이내 ④ 저울의 무게 측정 정밀도 : 0.1% 이내(6)가열로 ① 발열체의 종류 : 칸탈튜브 혹은 실리콘카본나이드 ② 발열체의 보호재 : 산화 알루미늄 ③ 냉각방식 : 내장된 송풍기에 의한 공냉식 ④ 냉각속도, 1000℃~50℃ : 15분 이내(7)열전대 : Type K(8)감 도 : 열중량분석(0.5μg), 시차주사열량분석(0.3㎼)(9)장비는 분위기 가스하에서 운영되어져야 하고 임의의 선택사양을 가지는 진공분위기하에서 운영되어 진다.
(10) 데이타 송수신 : USB 인터페이스 (11) ADC : 24bit 혹은 더 빠른 것 (12) ADC resolution : 土8388608 Digits 2. 장비 제어부 (PC는 IBM 사 호환형 ) (1)제어기 Data station(IBM compatible) * CPU : Intel Core i7 4770, 3.4GHZ * RAM : 8 GB * HDD : 1TB * 16 X DVD, ± RW Drive * Monitor : 21" LCD * Interface : RS232C, Parallel & USB * O/S : Windows 7 or 8 * Keyboard and mouse * Color ink jet printer (2) 열중량 시차주사열량 분석기 응용소프트웨어 (32bit) : 윈도우8이하에서 운영 3. 부속품 예비품 및 소모품들 (1) 분위기 가스 제어 장치 (2가지 가스를 위한) 1세트 (2) 산화 알루미늄 시료용기 (0.12ml) 40개 (3) 산화 알루미늄 시료용기 덮개 40개 (4) 열중량분석기 검교정 물질 (CuSO₄, 5H₂0, CaC0₃, CaC₂O₄.H2O) 1세트 (5) 백금 용기 및 덮개 2세트 |
||
| 사용/활용예 |
○ LINC사업단 특성화 분야인 스마트인프라융합산업(소방방재)의 맞춤형 기술개발
○ LINC사업단 특성화 분야인 스마트자동차부품분야의 자동차 내장재 화재안전성 평가에 활용 ○ 소방방재 학과의 화재원인 조사 및 화재성상연구 분석시스템 장비로 활용 - 열중량 분석을 통한 가연물과 방화 재료의 열적 특성 측정 - 시차주사열량계를 활용한 시료의 열 유속 차이, 녹는점, 융해점, 결정화 온도 측정 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
