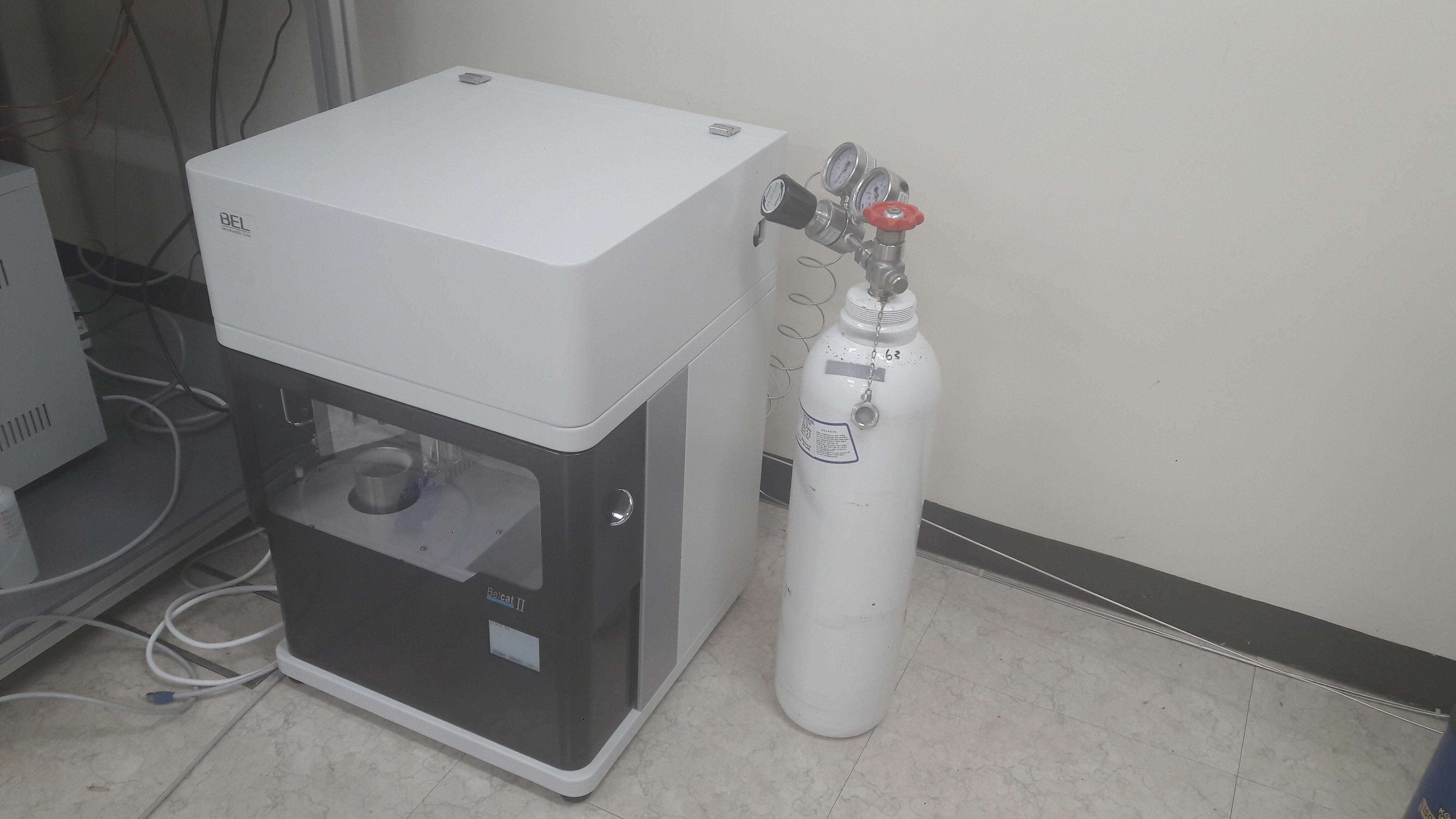

촉매분석기
Chemisorption Analyzer
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2017-02-236335 |
| I-tube등록번호 | - |
| 보유기관 | 포항공과대학교 |
| 연락처 | 054-279-2397 |
장비정보
| 모델명 | BELCAT II | 제작사 | Microtracbel |
|---|---|---|---|
| 취득일자 | 2017-02-16 | 취득금액 | 53,478,477원 |
| 표준분류 | 물리적측정장비 > 표면특성측정장비 > 비표면적/공극도측정장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 77 (지곡동) 산27 포항공과대학교 환경공학동 F4 환경동 431호
 |
||
| 장비설명 | 다양한 유기 무기 촉매 재료의 특성을 평가하기 위해 TPD (Temperature Programmed Desorption), TPR(Temperature Programmed Reduction), TPO (Temperature Program Oxidation), Pulsed Chemisorption (Metal disorperion), Single Point BET Surface Area 및 Break-through Curve에 대한 데이터를 얻는데 가장 기본적이고 필수적인 분석 장비이다. 이러한 분석이 원활하게 가능하도록 가입주입 부분에는 가스의 압력을 모니터링 할 수 있는 압력게이지가 반드시 장착이 되어 있어야 하며, 일정한 흐름속도 (flow rate)를 정확하게 제어하기 위하여 MFC가 장착이 되어 있어야 한다. 또한 화학흡착 뿐 아니라 기본적인 물리흡착이 가능하도록 자동화된 소프트웨어에 의해 dewar flask의 상승과 하강이 조절이 되어야 하며, 흡착속도 및 Kinetic에 대한 연구지원이 가능하도록 자동화된 소프트웨어에 의해 Break-through Curve 측정이 가능하여야 한다. | ||
| 구성 및 기능 |
1.system Configuration
-1setx Measurement system -1setx Measurement program -1setx Analysis program (Chemmaster) 2.Hardware Specification 2-1.Pressure gauge: 9ea (Gas inlet: 7ea, Loop automatic volume correction: 1ea, Outlet for safety of inside of instrument : 1ea) 2-2.Valve system: Pneumatic valve(5~7 bar), Solenoid valve 2-3.Detector -4 filaments semi-diffusion. Thermal Conductivity Detector(TCD), [Gold - Tungsten filament] -Temperature of detector: 100℃~150℃ -Sensitivity: Hi/Lo switchable -Resolution: Minimum 0.5 μV(selecting 4 rages) 2-4.Gas dosing port: 8 ports -Carrier gas port: 3 ports(Non-corrosive) -Pretreatment gas port: 8 ports (Non-corrosive) -Preparation and pulse gas por : 2 port(Corrosive) 2-5.Flow rate control -Gas line 1: Mass flow controller [2-100 sccm] Calibration : N2 -Gas line 2: Mass flow controller [0.6-30 sccm] Calibration : N2 -Gas line 3: Mass flow controller [2-100 sccm] Calibration : N2 2-6.Measurement port : 1 port -High temperature measurement, pretreatment (50-1200oC): 1 2-7.Sample cell volume -Pulse injection, TPD measurement : 1cm3 [Quartz] 2-8.pulse injection loop: 2 ea -Initialization: 1[approximately 1.0 cm3] 2-9.Electric furnace -Maximum temperature: 1200oC Operating temperature: 1100oC -Temp. ramp rate [50-500℃]: 70oC/min [50-1000oC]: 30oC/min -Quick cooling (cooling from 1000oC to 100oC in 60min) 2-10.TRAP/BET (Automatic operation) -4-port, 2-position valve to select trap/bypass flow path: Automatic change valve(4WAV2) -Dewar vessel ascent and descent function: Automatic ascent and descent mechanism 2-11.Attached software -Measurement software [Pulse adsorption, TPD/TPR/TPO, BET], -Analysis software[Chem Master] 2-12.Dimension:W500mmxH710mmxD500mm-80kg 2-13.Power:AC 230V, 15A 3.Standard accessories -3xSample cell 1(Outer sample cell) -3xSample cell 2(Mid sample cell) -3xSample cell 3 (Inner sample cell) -3xTrap sample cell 1(Outer sample cell) -1xTrap sample cell 2(Mid sample cell) -2xSample cell holder 등 견적서 참조 |
||
| 사용/활용예 |
○ 촉매의 활성 및 선택도를 결정하는 중요한 인자인 촉매의 표면성질 분석
○ 촉매의 표면적, 분산도, 반응물의 화학적 흡착 특성, 화학반응 특성 분석 가능 ○ 촉매의 표면특성 분석과 응용에 대한 전공수업 및 실습수업 시 활용 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
