액화질소 저장탱크
LN2 STROAGE TANK
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2017-03-236753 |
| I-tube등록번호 | - |
| 보유기관 | 한국원자력연구원 |
| 연락처 | 054-750-5026 |
| 대표번호 | - |
장비정보
| 모델명 | 모델명 없음 | 제작사 | 부영씨에스티(주) |
|---|---|---|---|
| 취득일자 | 2016-12-20 | 취득금액 | 42,460,000원 |
| 표준분류 | 기계가공/시험장비 > 열유체장비 > 저장탱크 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경주시 건천읍 미래로 181 한국원자력연구원 양성자가속기연구센터 한국원자력연구원 양성자가속기연구센터 F1
 |
||
| 장비설명 |
초저온 액화가스(LN2)를 저장, 사용 할 수 있도록 설계, 제조된 저장용기이며, 초저온(-196DegC) 및 고압(1.75MPa)에 의한 충분한 신축 및 기밀일 유지할 수 있는 구조로 되어 있습니다.
초저온 상태의 액화가스를 장기간 저장하기 위하여 용기는 이중 구조 및 단열재(perlite) 충전, 고진공 상태를 유지함으로써, 대기온도의 열 침입에 의한 액화가스의 기화(증발) 현상을 극소화 할 수 있는 구조로 되어 있습니다. 또한, 액화가스를 저장 후 별도의 기화장치를 통하여 상용의 온도로 기체화되어 가스를 사용 할 수 있으며, 액화상태의 질소를 사용 할 수도 있습니다. |
||
| 구성 및 기능 |

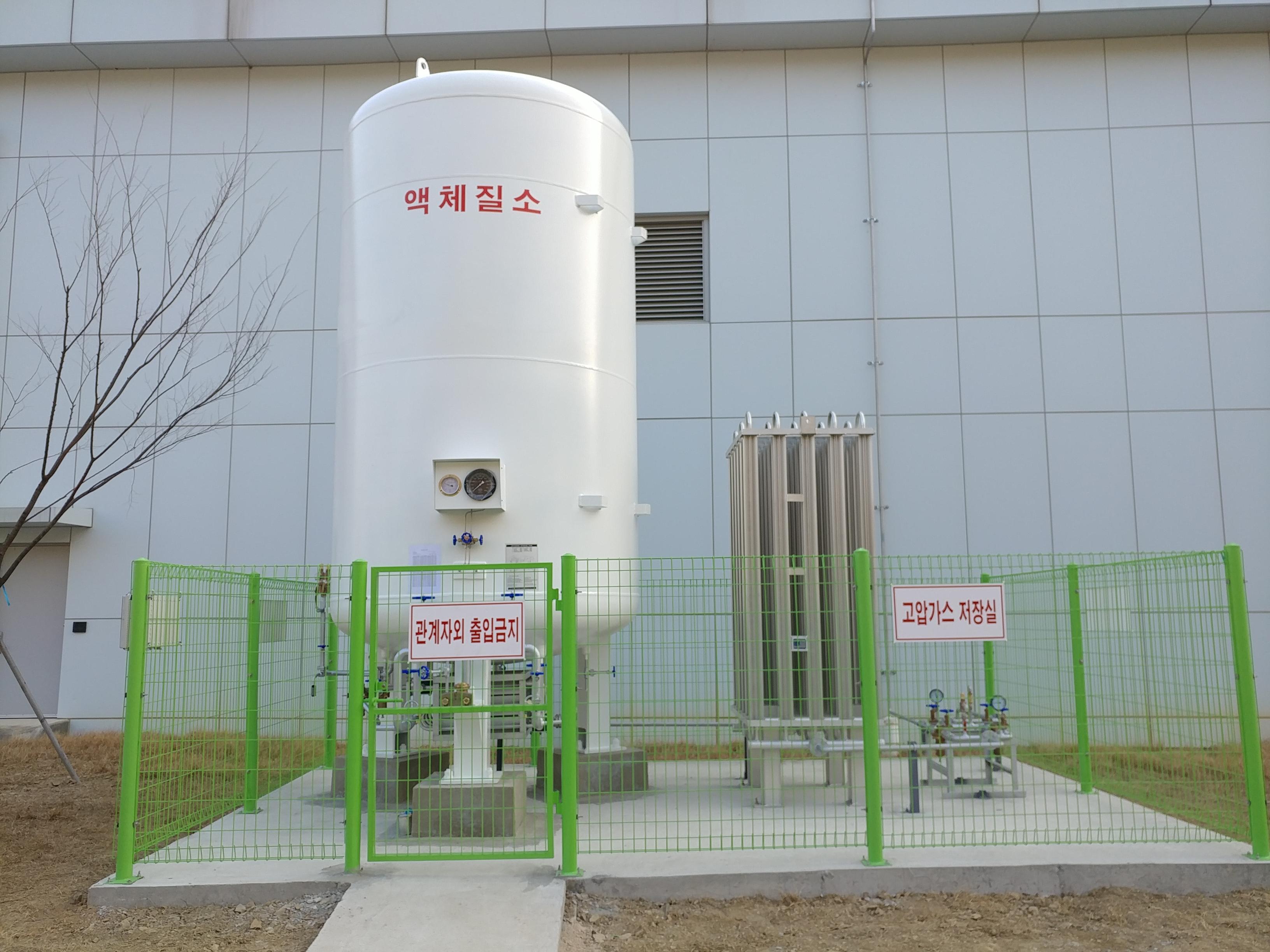

저희 센터 내에 설치된 액화질소 저장탱크는 크게 액화질소 저장탱크, 기화기로 구성되어 있습니다.
#1 액화질소 탱크 사양 1. 충전가스명 : LN2 2. 재료명 : SHELL(A240-304), HEAD(A240-304) 3. 허용응력 : SHELL(138N/MM2), HEAD(138N/MM2) 4. 내용적 : 6720L 5. 설계압력 : 1.7MPa 6. 내압시험압력 : 1.87MPa #2 기화 장치 사양 1. 사용유체 : LN2 2. 기화능력 : 150NM3/HR 3. EMPTY WEIGHT : 170KG/SET 4. 재료명 : KS D 6759, KS D 6763 |
||
| 사용/활용예 |
쿨링스키드 설비(기기냉각수를 공급하는 장치)의 순수 정화시설에 기체 질소를 공급하여 기기냉각수를 정화에 사용 합니다.
탈산소 장치에 질소를 공급하여 용존산소량을 낮추어 배관 부식을 방지하며, 수질 개선에 활용 합니다. |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
