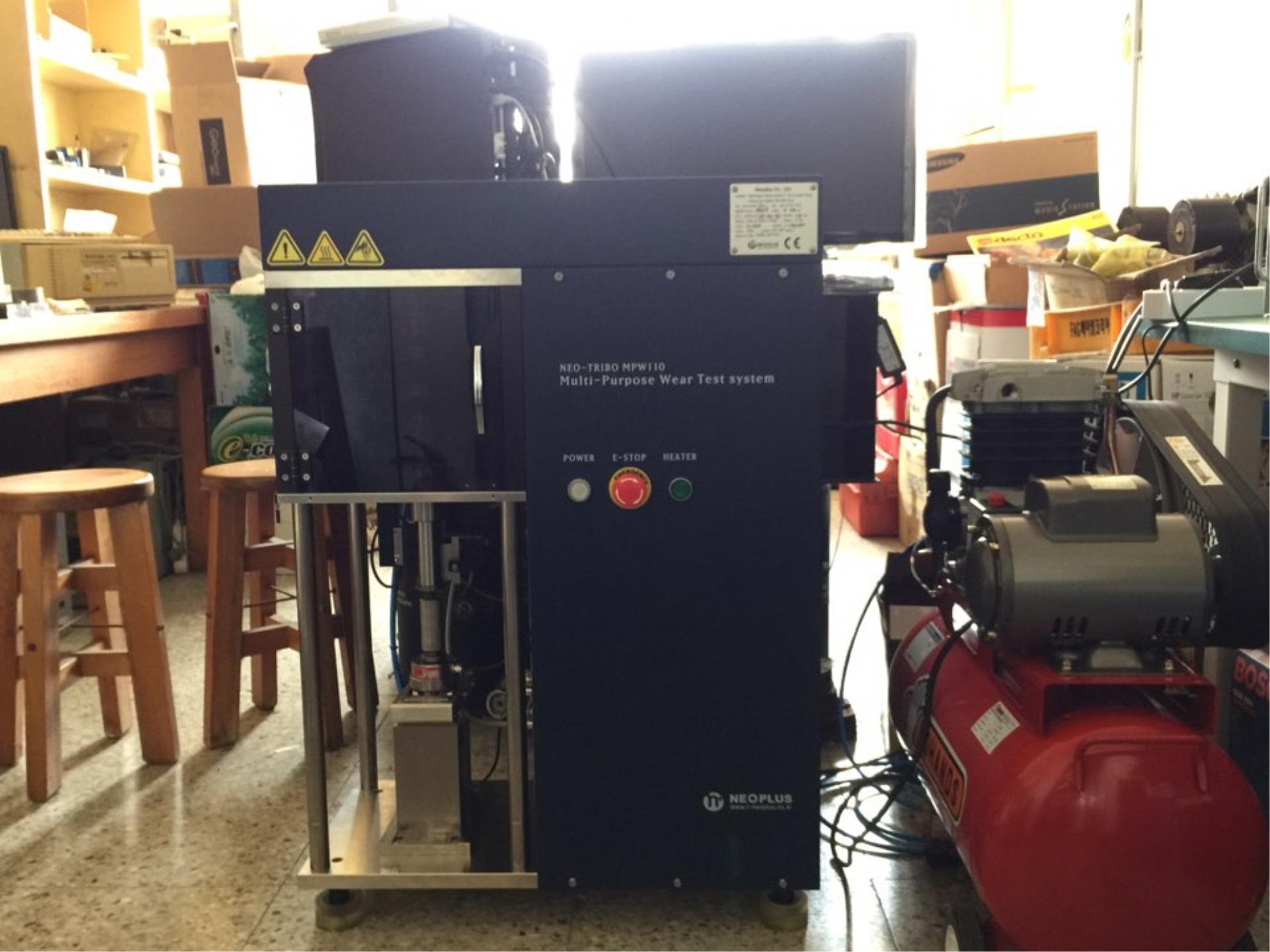

마모시험기
Wear Tester
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2017-04-237281 |
| I-tube등록번호 | - |
| 보유기관 | 영남대학교 |
| 연락처 | 053-810-2448 |
장비정보
| 모델명 | MPW110 | 제작사 | 네오플러스 |
|---|---|---|---|
| 취득일자 | 2017-02-10 | 취득금액 | 28,490,000원 |
| 표준분류 | 기계가공/시험장비 > 재료물성시험장비 > 마모시험기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 대학로 280 공과대학 기계공학부(기계관 508호) 기계관 508호 F5 508
 |
||
| 장비설명 |
. 금속 마찰면의 마모 상태를 테스트함
. 주로 핀온디스크 방식으로 디스크위에 핀을 회전시키고, 핀 위에 하중을 적용시켜 하중과 속도, 회전수에 따른 마모상태를 체크한다 . 필요시 마찰 분위기의 온도를 증가시킬 수 있음 |
||
| 구성 및 기능 |
1. 구성 - 마모시험기 본체 - PC 본체 - 마모시험 소프트웨어 - 마모시험 컨트롤러 - 시험 어뎁터 - 사용설명서 1부
2. 성능 Main Unit • Continuous change from very low force to very high force without exchange loading part. • Load control - Close loop control by pneumatic proportional valve and lever. • Load capacity: 50~500N (continuous changeable) • Pneumatic actuator • Load cell and proportional valve Friction torque measuring device • Load capacity: 200 N (depend on load capacity) • Load cell: Tension/compression cell; Non-linearity: 0.15% of FSO. Hysteresis: +/- 0.15% of FSO • Load display: 3 digits Driving motor • AC Servo 1kw, A.C 220 Volts, 60 Hz. 2phase • Variable speed with +/-1% accuracy feedback control • RPM: 1 ~ 1,500 RPM Wear depth measuring system • Maximum range: 25.4mm • Resolution: 1μm Heating system • Maximum range: 150℃ • K-type thermocouple sensor • PID controller • RS-485 communication |
||
| 사용/활용예 |
1. 기초 마모시험 - 재료의 기본적인 마찰계수 측정 및 마모량 측정 (주로 연강사용)
2. 베어링 강 등 고경도 재료의 마모 특성 파악 - 소재 표면의 레이져 그루브의 기하학적 변화, 위치 변화 등에 따른 마모 특성 시험 3. 윤활유 변화에 의한 마찰 시험 - 동일 소재의 마찰 시험에서 윤활유의 변화 (점도 등)에 따른 마찰계수 변화 시험 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
