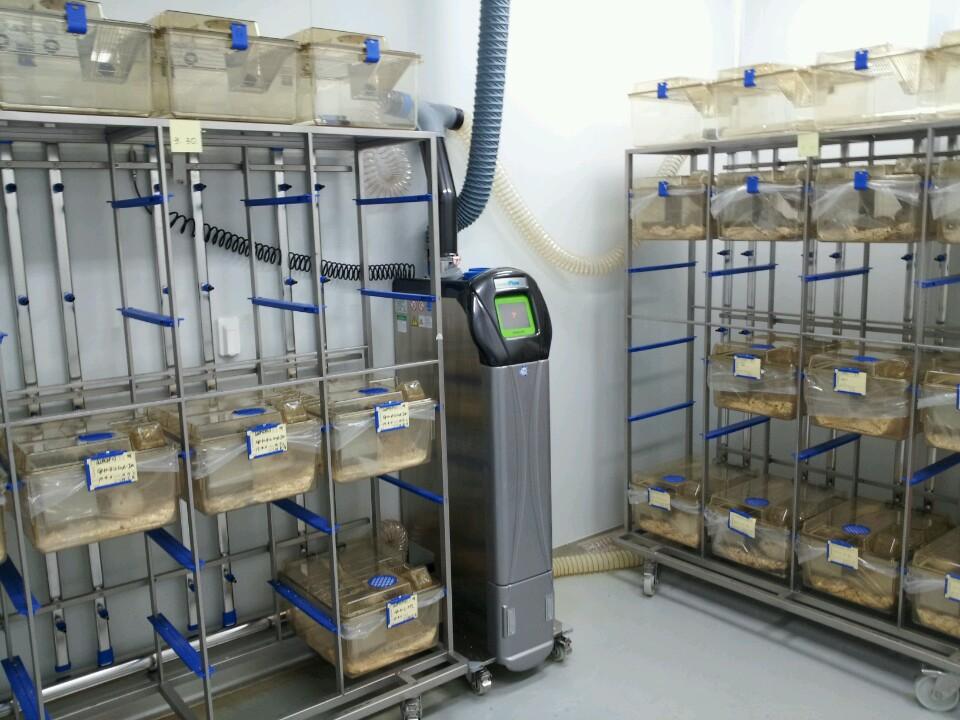

소형동물우리
IVC rack for Guinea Pigs
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2017-04-237219 |
| I-tube등록번호 | - |
| 보유기관 | 농림축산검역본부 |
| 연락처 | 054-912-0553 |
장비정보
| 모델명 | IVC System | 제작사 | Tecniplast |
|---|---|---|---|
| 취득일자 | 2016-10-21 | 취득금액 | 53,567,100원 |
| 표준분류 | 환경조성/생산/사육시설 > 생물사육/실험시설 > 동물사육/실험시설 | 활용용도 | 시험 |
| 장비위치 |
경상북도 김천시 혁신8로 177 농림축산검역본부 동물사 F1층 기니픽사육실
 |
||
| 장비설명 | - 개별 케이지별로 Prefilter 및 HEPA 필터링 된 공기를 제공하여 기니픽을 깨끗하고 편안한 환경에서 사육하고, 사육실 레벨이 아닌 케이지 레벨에서 Barrier를 제공해서 외부의 오염물질로부터 개별적으로 보호할 수 있어야한다. | ||
| 구성 및 기능 |
장비의 구성
1. 주장비 AHU(공기조절유닛) 1ea 개별환기케이지시스템 프레임(20개 케이지 수용) 2ea 2. 부속장비 기니픽 케이지 세트 40ea 장비성능 1. 환기회전수 (Air change per hour) - ACH를 75로 설정했을 때 90% 이상의 케이지를 랙에서 분리했을 때도 60이하로 떨어지지 않는다. - 케이지를 환기하는 동안 내부에 사각지대가 생기거나 "Short-Cut" 현상이 발생하지 않는다. - 케이지내부의 ACH를 20회부터 99회까지 설정할 수 있다. 2. 압력 - 75 ACH 일 때 케이지 내부는 특정 수준이상으로 양압이나 음압이 이루어 진다. - 90%이상의 케이지를 랙에서 분리했을 때에도 특정 수준 이상으로 음압이나 양압을 유지할 수 있게 설계되었다. - 모든 케이지의 내부의 압력 값을 모니터링 케이지를 이용하여 실시간으로 확인할 수 있다. 3. 조작 및 보안 - 조작하기 쉬운 컬러 터치 스크린으로 되어 있다. - 케이지 내부의 ACH, 현재 압력상태와 배기되는 공기의 습도와 온도를 실시간으로 표시한다. - 급기와 배기는 개별적으로 조절하기 용이해 주변 환경과 케이지간의 압력을 실험 목적에 맞게 양압이나 음압으로 조절 할 수 있다. - 시스템의 환경조작 및 설정변경 시 항상 비밀번호를 입력한 다음 접근을 허용하게 되어 있다. - 빌딩관리시스템(BMS)과 연결하여 장비의 상태를 모니터링 할 수 있다. 4. 알람 - 화면에 표시되는 온도, 습도, 압력, ACH중 하나가 지정해놓은 설정 범위를 벗어났을 때 알람이 표시 되고 이를 저장 하며, BMS로 신호를 보낸다. - 알람이 발생된 기록은 시스템에 발생날짜, 시간, 알람내용이 저장되어 기술자가 점검 시 확인한 후 조치 할 수 있다. - 필터의 교체 시기가 되면 교체 500시간 전에 이를 알리는 기능으로 유지관리가 용이하다. 장비규격 1. Air Handling Unit - 표준 환기 수 : 75 / hr - HEPA Filter 성능 : 99.995% 이상 (0.2 ㎛) - 시간단 최대 유량 : 200㎥/h 이상 - AHU 1대로 4개 이상 싱글사이드랙 혹은 2개의 더블사이드 랙에 사용가능하다. - AHU는 실험동물에 진동을 주지 않도록 독립적인 스탠드형이다. - 재질 : AISI 304 이상 - 운영시스템 : 마이크로 프로세서 조절 - 작동법 : 터치스크린 방식 - 온습도 센서 : 장착 - 소음도 : 50 dBA 미만 - 해파필터 교체시기 알람 : 400 ~ 500 시간 전 알림 - 온습도 표기 : 24시간 항시 표기 - 장비운영 환경상태 : 저장가능 2. 기니픽 케이지 랙 - 장착수 : 20개 이상 - 재질 : AISI 304 급 이상 - 외경 : 1642 x 680 x 1860 (+103)(h) mm 이하 - 케이지 장착 단수 : 5단 x 4 열 3. Cage body - 재질 : Polysulfone - 케이지 내 바닥면적 : 1,500 ㎠ 이상 4. Cage top - 재질 : Polysulfone - 0.2㎛ 마이크로필터 장착 5. S/S wire lid - 재질 : AISI 304 급 이상 6. 물병 - 재질 : Polysulfone - 광구 사이즈 : Φ 44mm 이상 - Capacity : 700 ml 이상 7. Water bottle nozzle - 구멍 : Φ1.7~1.8 mm 이내 - 재질 : AISI 316 급 이상 8. Label holder - 멸균 가능 : Autoclavable 134℃에서 |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
