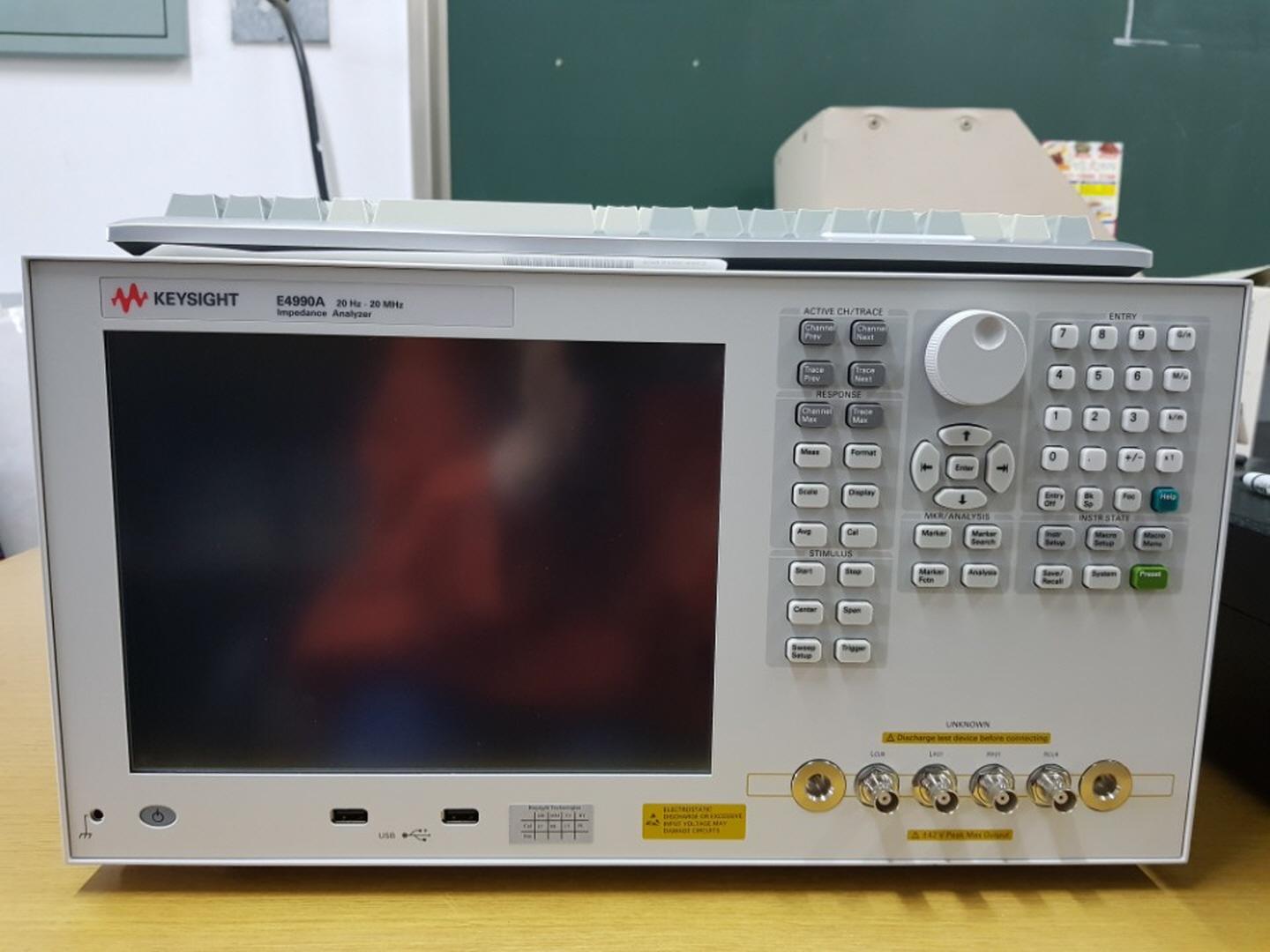

임피던스 분석기
Impedance Analyzer
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2017-10-240171 |
| I-tube등록번호 | - |
| 보유기관 | 안동대학교 |
| 연락처 | 054-820-5502 |
장비정보
| 모델명 | E4990A | 제작사 | Keysight Technologies |
|---|---|---|---|
| 취득일자 | 2017-09-05 | 취득금액 | 40,789,120원 |
| 표준분류 | 전기/전자장비 > 측정시험장비 > 다기능임피던스측정시험장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 안동시 경동로 1375(송천동) 공대1호관 F6 610
 |
||
| 장비설명 |
본 장비는 저주파수(20MHz 이하)대에서 시편의 임피던스를 분석하는 데 사용되는 장비임.
다양한 전자 부품 및 회로에 대한 설계, 검증, 품질관리, 생산시험 등 정확한 임피던스 측정 및 분석 기능을 제공한다. |
||
| 구성 및 기능 |
본 장비는 분석기기와 시편 지지대로 구성된다.
1) 주파수 범위: 20Hz to 20MHz (최대 120MHz까지 업그레이드 가능) 2) 측정 파라미터: |Z|,θz,|Y|,θy,Cp,Cs,Lp,Ls,Rp,Rs(R),D,Q,X,G,B,Complex Z,Complex Y 3) 레벨 모니터 기능: Vac, Iac, Vdc, Idc 4) 측정 소스 주파수 분해능: 1 mHz 5) 측정 소스 주파수 정확도: ±1 ppm ±1 mHz(at 23±5도) 6) 전압 신호 레벨 범위: 5 mVrms to 1 Vrms 7) 전압 신호 분해능: 1mV 8) 전류 신호 레벨 범위: 200 µArms to 20 mArms 9) 전류 신호 분해능: 20㎂ 10) DC 전압 바이어스 범위: 0 to ±40V 11) DC 전압 바이어스 분해능: 1 mV 12) DC 전류 바이어스 범위: 0 to ±100mA 13) DC 전류 바이어스 분해능: 40µA 14) 스윕 특성 파라미터: 주파수, 신호 전압, 신호 전류, DC 바이어스 전압/전류 15) 스윕 형태: 선형주파수, 로그주파수, OSC레벨, DC 바이어스(전압/전류), 로그 DC 바이어스(전압/전류) 16) 측정 포인트 수: 2 to 1601 포인트 17) 트리거 기능 형태: 연속, 단일, 평균 18) 트리거 소스: 내부(free run), 외부(BNC 입력), GPIB/USB/LAN, 수동 19) 측정 시간 범위: 1(fast) to 5(precise), 5 steps 20) 측정 평균 형태: sweep to sweep averaging, point averaging 21) 측정 평균 인자: 1 to 900(integer) 22) 켈리브레이션: Open, Short, Load 23) 보상: Open/Short/Load, Port extension 24) 어댑터 타입: NONE, 4TP 1M, 4TP 2M, 7mm Terminal adapter, Impedance probe 25) 마커 기능: 트레이스당 10 markers, Delta marker function 26) 마커 형태: 최대값, 최소값, 다중 첨두치, 다중 타겟, 피크, 피크좌, 피크우, 타겟, 타켓좌, 타켓우 27) 등가 회로 분석: 3-부품 모델(4모델), 4-부품 모델(3모델) 28) 등가 회로 분석 형태: 등가 회로 파라미터 계산, 주파수 특성 시뮬레이션 29) 제한 라인 테스트 기능 30) 인터페이스: GPIB, USB, LAN, Video output, Centronics, 24 bit I/O |
||
| 사용/활용예 |
유전체와 같은 기능성 재료의 임피던스 및 유전율을 측정한다.
- 수동 부품인 경우: 커패시터, 인덕터, 저항기, 변압기, 크리스털, 세라믹, 멀티칩 모듈 등에 대한 측정 반도체 부품인 경우: 다이오드의 C-V 특성 분석, 다이오드, 트랜지스터, IC 패키기 터미널 및 증폭기 입출력 임피던스 측정 - 유전체 재료인 경우: 플라스틱, 세라믹, PCB 및 기타 유전체 재료의 유전율과 투자율 손실 탄젠트 산출 및 분석 - 자성 재료인 경우: 페라이트 또는 비정질 자성 부품 등에 대한 유전율 분석 - 기타 부품: PCB, 릴레이, 스위치, 케이블, 배터리 등이 임피던스 산출 및 분석 자동차 및 각종 기계 부품의 전기적인 특성 분석에 사용된다. |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
