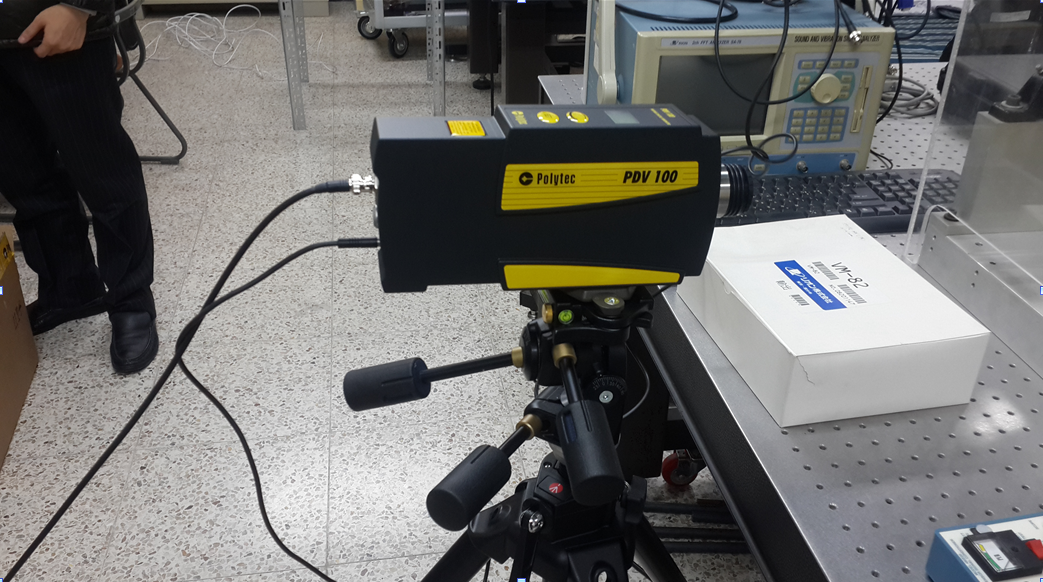

비틀림진동측정기
Non-contact portable digital vibrometer
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2018-03-242752 |
| I-tube등록번호 | - |
| 보유기관 | 안동대학교 |
| 연락처 | 054-820-5670 |
장비정보
| 모델명 | PDV-100 | 제작사 | Polytec |
|---|---|---|---|
| 취득일자 | 2016-01-11 | 취득금액 | 46,246,150원 |
| 표준분류 | 물리적측정장비 > 음향/소음/진동/충격측정장비 > 진동계 | 활용용도 | 시험 |
| 장비위치 |
경상북도 안동시 경동로 1375 (송천동) 안동대학교 공대2호관 F5 504
 |
||
| 장비설명 |
featuring 3 velocity ranges(±20mm/s,±100mm/s, ±500mm/s).
Analog velocity output ±4 Volts full range < 0.5 Hz to 22 kHz. Plus digital velocity output utilizing S/P-DIF standard,24 bitsresolution, 48 kSa/s, frequency range 0 Hz to 22 kHz. |
||
| 구성 및 기능 |
* 0 ~ 22kHz 주파수 범위에 대한 비접촉식 속도 측정
* 최상의 분해능 획득을 위한 3개의 속도 레인지 및 24bit분해능 * 디지털 신호처리과정 * 아날로그/디지털 신호 출력단자 장착 * 0.2 ~ 30m 내의 다양한 작동 거리 * 시각에 안전한 레이저 * 가볍고 튼튼한 인체공학적 디자인, 그리고 밀폐된 하우징 * 저 전압 소비(배터리, 광범위한 AC 어댑터) |
||
| 사용/활용예 | 레이저 진동계(Laser Vibrometer)는 구조물의 진동을 측정하고 주파수를 스펙트럼 분석하여 진동 원인과 현상을 규명하는데 사용된다. 진동 구조물에 레이저를 직사하면 반사파를 이용하여 구조물의 변위, 속도, 가속도를 측정한다. 시간 단위로 분리하여 분석할 수 있고 FFT를 이용하여 주파수 스팩트럼을 분석할 수도 있다. 회전체에 적용할 경우 회전 디스크의 끝단 변위를 측정함으로서 기존의 가속도계 센서가 측절할 수 없었던 부분까지 미세한 진동 변위를 축정할 수 있다. 베어링 진동, 디스크 진동, 구조물 상하진동, 회전체 변위 등 다양한 분야에 응용하여 측정가능하다. 특히 실시간 측정 데이터 분석은 레이저 진동계(Laser Vibrometer)의 장점이며 정밀 진동 측정에도 응용할 수가 있다. | ||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
