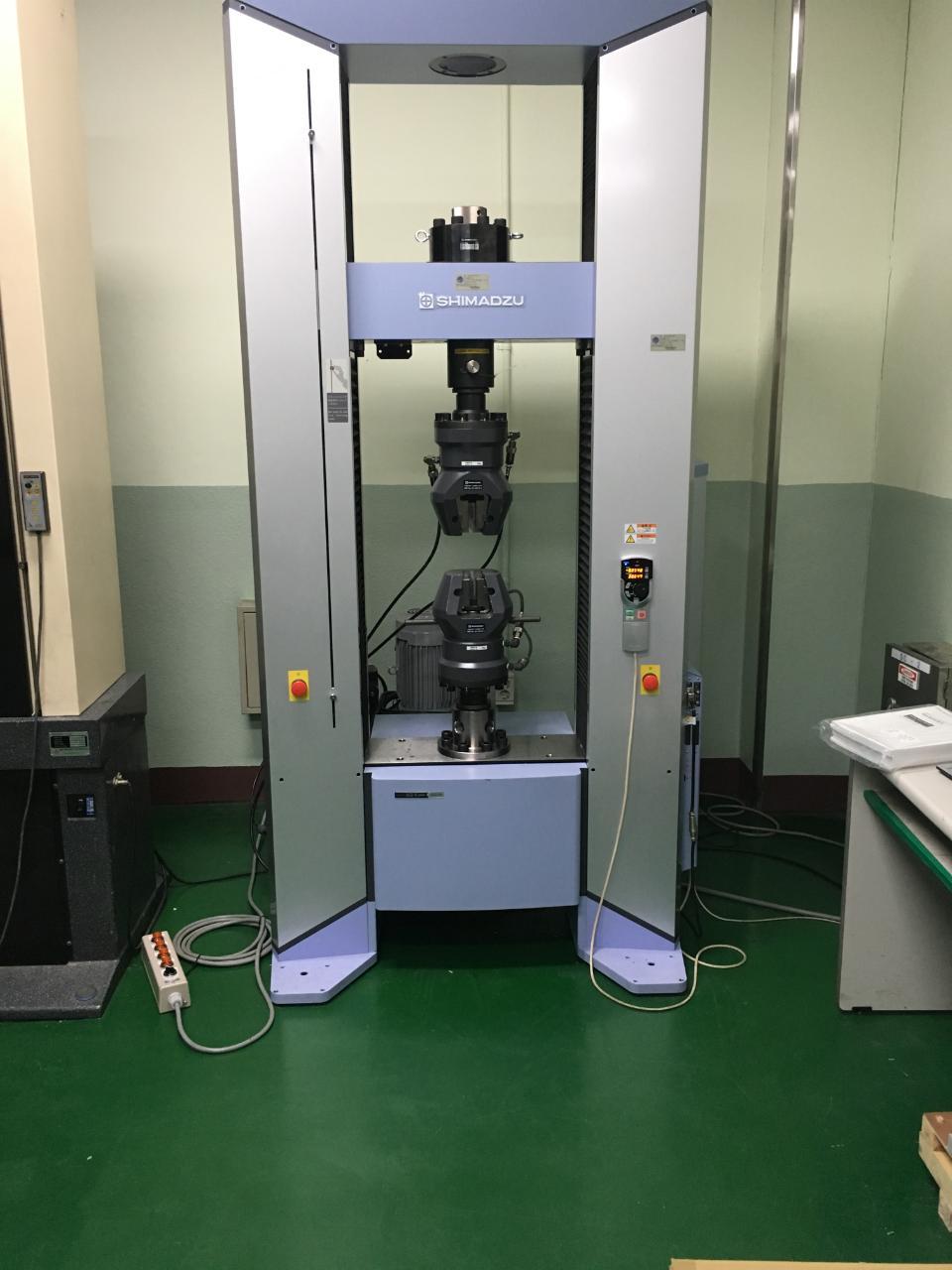

만능시험기
Universal Testing Machine
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2018-06-244256 |
| I-tube등록번호 | - |
| 보유기관 | 한동대학교 산학협력단 |
| 연락처 | 054-260-1393 |
| 대표번호 | - |
장비정보
| 모델명 | AGS-X | 제작사 | Shimadzu |
|---|---|---|---|
| 취득일자 | 2018-06-19 | 취득금액 | 55,500,000원 |
| 표준분류 | 기계가공/시험장비 > > | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 북구 흥해읍 한동로 558 3번지 한동대학교 뉴턴홀 B1 Mschool 실험실
 |
||
| 장비설명 |
1. 특징
* 전기 유압식 구동 * 스마트 제어기 장착 * 10톤 (100KN)의 힘까지 가능 * 800mm/min의 최대 스트레인레이트 * 0.5의 측정 정확도 2. 세부규격 - 데이터 분석용 PC와 프로그램 - 큰 스트레인 측정용 연신율게이지(Extensor meter) - 3포인트 굽힘 테스트 키트 - 전단력 테스트 키트 - 각종 시편용 그리퍼 |
||
| 구성 및 기능 |
1. 하중 장치 : 1set
1) 형식 : 바닥형 2) 하중 용량 : 10,000kgf 3) 하중 방법 : AC 서보 모타와 백래시없는 볼스크류 구동에 의한 고정도 정속 변형률 제어 4) 크로스헤드 이동거리 : 1255mm 5) 유효 시험 폭 : 600mm 6) 전원공급 : 3.0kW AC servomotor 2. Control Unit : 1set 1) 하중 정밀도 : 표시 시험하중의 ±1% (로드셀 용량의 1/1 ~ 1/500 의 경우) 2) 유효 시험 폭 : 1 to 500kg 3) 하중 보정 : Standard 4) 0점 하중 조정 : Standard 5) 크로스헤드 속도범위 : 0.001 ~ 800mm/min 6) 크로스헤드 변위측정 장치 : 광학 엔코더를 사용하여 측정 (분해능 0.001mm) 7) 크로스헤드 정밀도 : 표시값의 ±0.1% 9) 시험 제어 모드 : 싱글, 사이클, 매뉴얼 제어 10) 추가 기능 -. 자동 원점 : 원터치에 의한 조정 -. 자동 보정 : 원터치에 의한 보정 -. 자동 하중범위 절환기능 AUTO : 표시 범위의 하중 95% 도달시 상위 범위로 자동절환 (최상위 범위에서는 102% 도달시 자동 정지) FULL AUTO : 최하위 범위의 하중 95% 도달시 상위 범위로 자동절환 표시 범위의 30% 미만시 하위 범위로 자동절환 -. 오토 리턴 : 시험 후 자동으로 영점 리턴 가능 -. 하중 신호 출력 : 아날로그(0 ~ 5VDC) 분해능 : 1/320000 -. 신율계 출력 단위 : mm. cm, %/FS, %/GL -. 시험화면 출력 : 시험 속도와 기타 상태등이 화면을 통해서 출력 -. 시험편 파괴 검출 기능 : 감도와 파단에 의해 검출 |
||
| 사용/활용예 |
- 경도시편 인장압축
- 현장 미러형 실험실 교과목운영 - 인장, 압축, 굽힘 및 반복시험을 PC 또는 본체에서 시험의 조작 - 참여기업 현장미러형 스마트팩토리 고려제강 생산제조 공정 활용 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
