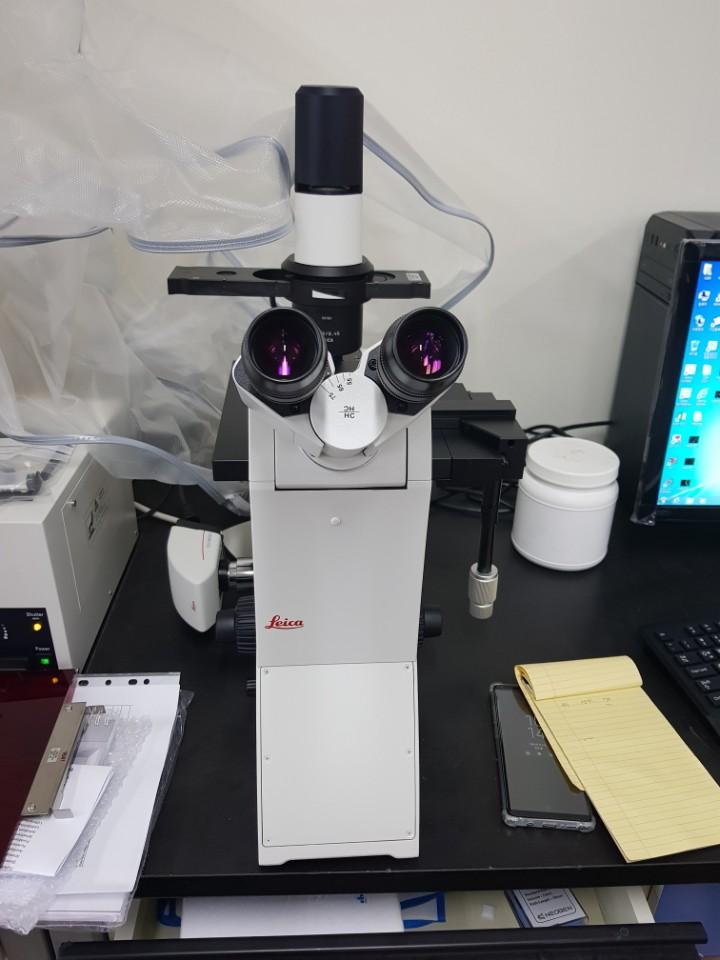

도립형광현미경
Inverted Fluorescence Microscope System
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2018-09-245827 |
| I-tube등록번호 | - |
| 보유기관 | 대구한의대학교 |
| 연락처 | 053-819-1389 |
장비정보
| 모델명 | DMi8 | 제작사 | Leica |
|---|---|---|---|
| 취득일자 | 2018-09-03 | 취득금액 | 50,035,000원 |
| 표준분류 | 광학/전자영상장비 > 현미경 > 광학현미경 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 어봉지길 285-10 대구한의대학교 융합관 F2 201
 |
||
| 장비설명 |
○ 디지털 이미지 획득 카메라 장착용 현미경으로, 살아있는 세포 및 슬라이드 샘플도 관찰, 연구가 가능한 시스템임
○ 독일식 무한 광학계 Harmonic optic system ○ 대물렌즈 규격이 M25이고, 정립현미경의 부속품을 장착 가능함 ○ usalrud 전용 카메라를 장착할 수 있으며 전용 소프트웨어 프로그램을 설치 할 수 있음 ○ 세포, 조직등의 일상적인 연구는 물론 Live Cell의 연구까지 할 수 있는 다양하고 종합적인 플랫폼을 제공함. ○ 정립현미경과 달리 표본을 스테이지에 올려놓고 사용함으로써, 거대하고 무거운 샘플(30kg)을 간단하게 분석을 할 수 있음. ○ Ultra-Contrast 3D 조명을 독점적으로 제공하여, 표면구조에 대한 추가적인 정보를 얻고, 향상된 대비를 취득할 수 있음. ○ 6개의 형광 필터를 장착할 수 있으며,DAPI, FITC, RED세가지 필터를 사용하여 멀티 채널 이미지를 촬영할 수 있음. ○ 명시야, 위상차, 형광등 다양한 관찰법으로 시료의 상태, 형태, 활성정도 등을 관찰하고, 현미경 전용 카메라를 이용하여 깨끗하고 정밀한 실시간 이미지를 얻을 수 있음. |
||
| 구성 및 기능 |
1. 도립 현미경 본체
1) 투과광 관찰법용 Stand. - 대물렌즈를 6개까지 끼울 수 있는 수동식 대물렌즈 회전탑 포함 - 대물렌즈의 구경 : M25 2) 시야 범위 25mm 이상 3) Tube lens 1x 1개 포함 4) DIC용 Analyser slot 포함 2. 튜브 및 카메라 포트 1) 쌍안 경통 2) 카메라 포트 : 수동식 100% 왼쪽 side port 3) 접안렌즈 : - 독일계 무한광학 시스템(Harmonic component optic system) - 10배 이상, 시야범위 22mm (with diopter -6 to +5) 3. 대물렌즈 (위상차 타입) : 1) Objective 5x/NA0.12 PH0, WD : 14mm or less 2) Objective 10x/NA 0.25, PH1, WD: 17.6mm or less 3) Objective Long 20x/NA 0.4, PH1, cover glass thickness Correction, WD: 3.7 - 2.4mm or less 4) Objective Long 40x/NA 0.6, PH2, cover glass thickness Correction, WD: 2mm or less4. 투과식 광로 및 콘덴서 시스템 : 1) 고정형 콘덴서 축 2) LED 램프 (색온도 6000 K temp, 50,000 시간의 수명) 5. 위상차 시스템 1) 위상차 슬라이더 : 4 position (명시야와 3가지 위상차 필터) 6. 형광 시스템 및 형광 광원 1) 형광 시스템 2) 형광 광원 - 감쇠기와 빠른 속도의 shutter가 장착된, Alignment가 필요 없는 외부 광원장치. - 약 2000시간 수명의 전등 포함. 모든 종류의 정립, 도립, 실체 현미경에서 쓸 수 있음. - Liquid Light Guide; 2m 또는 그 이상 - 도립현미경용 광섬유 연결 adapter. 1" 포함. 3) 형광 필터 큐브 - DAPI : Ex 350/50, Em 460/50 - FITC : Ex 480/40, Em 527/30 - RHOD : Ex 540/45, Em 590 LP 7. 스테이지 : 1) 다양한 어댑터가 장착 가능한 다용도의 고정형 재물대 8. 쿨링 디지털 카메라 및 분석 소프트웨어 1) Cooled 고감도 디지털카메라 - Digital camera with sw kit, - Firewire-B connection, - 해상도 : 2560x1920=5Mpixels, - 주변 온도 대비 20°C 아래로 유지하는 능동 냉각 시스템 - 2/3" CCD sensor, - Pixel size 3.4 µm x 3.4 µm, - Fast live image 1280x960 pixel with 18 fps - software control - Gain 1x-10x, - A/D converter 14 bit, - High dynamic range >58dB / 800:1 2) 카메라 어댑터 : 0.7x C-mount type 9. 분석 소프트웨어 1) Image Acquisition Software for 64bit (or equivalent) 2) 실험의 구성과 사용자 interface 3) Viewing, organising and exporting data 4) Image Processing & Measurement: 5) Modular Structure 10. Data Processing System |
||
| 사용/활용예 |
○ 형광성 물질에 자외선 등의 광을 조사하여 발생하는 형광을 통해 식품/화장품 기능성 소재의 세포 및 조직 내에서의
특성 및 효능을 과학적으로 분석하는 기기로 화장품 식품 의약품등의 바이오산업분야의 제품 개발을 위한 교육 및 연구에 필요한 기자재임. ○ 산학연계의 실무중심의 교육과정을 위하여 바이오산업융합학부의 생명과학 및 실습, 면역학 및 실험, 이너뷰티론 및 실습, 천연물기기분석학, 화장품소재효능 분석학 및 실습 등의 다양한 식품 및 화장품관련 실험 실습수업과 기기활용을 연계하여 학생들의 실무중심의 전공능력 향상에 활용하고자 함. ○ 또한 바이오 분야의 다양한 기업들과 장비활용을 연계하여 기능성 화장품 및 식품 소재 개발을 위한 공동 연구를 수행하는데 활용 가능함. |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
