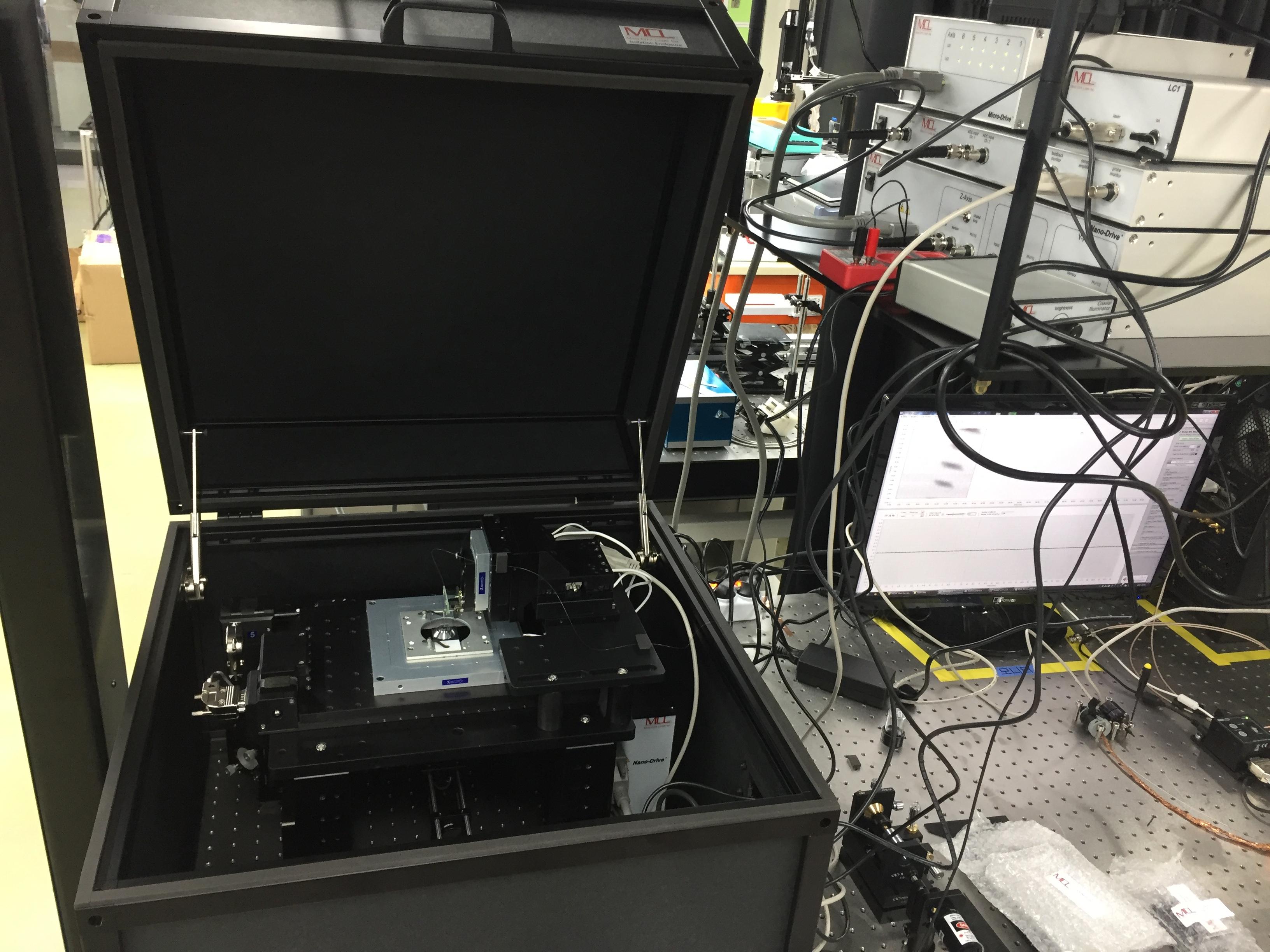

근접장 스캐닝 광학 현미경 시스템
Near-field scanning microscope
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2018-10-246322 |
| I-tube등록번호 | - |
| 보유기관 | 포항공과대학교 |
| 연락처 | 054-279-8891 |
장비정보
| 모델명 | MCL NSOM | 제작사 | MCL Distribution LLC |
|---|---|---|---|
| 취득일자 | 2018-10-04 | 취득금액 | 98,134,856원 |
| 표준분류 | 광학/전자영상장비 > 광파발생/측정장비 > 레이저발생장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 77(지곡동) 청암로 77 포항공과대학교 C5융합동 F2 228
 |
||
| 장비설명 |
- IT-based Healthcare 연구분야는 초음파장비등 임상연구부터 현미경을 이용하여 다양한 생물학적 연구까지를 모두 포함함. 이 중 초고해상도 광학 현미경은 전 세계적으로 앞 다퉈 연구가 이뤄지고 있는 분야로, 본 장비를 이용하여 다양한 생물 및 물질의 광학적 특성을 연구하는데 큰 기여를 할 것으로 기대됨.
- 근접장 스캐닝 광학 현미경은 초정밀 (nm) 기기로, 기술적 어려움으로 인해 전 세계적으로 제조하는 회사가 많지 않음. 위 장비는 초고해상도를 얻을 수 있는 장비인데, 본 장비를 이용해 초고해상도 광음향 현미경을 설계 및 개발할 계획임. |
||
| 구성 및 기능 |
- Sample micropositioning (XY): 25 mm
- Lens micropositioning (Z): 50 mm - Fiber micropositioning (XYZ): 25 mm - Micropositioning step size: 95 nm - Micropositioning controller: Micro-Drive - Nanopositioning range of motion (XYZ): 200 μm × 200 μm × 30 μm - Resolution: 0.4 nm (XY), 0.06 nm (Z) - Step size: 0.2 nm (XY), 0.03 nm (Z) - Nanopositioning controller: Nano-Drive - Communication: USB 2.0 - DAC/ADC: 20 bit - TTL outputs: 4 channels - NSOM operation: Aperture - Feedback: Shear Force - Phase lock loop controller: MadPLL - Software: AFMView™ - Software compatibility: LabVIEW™ - Objective lens: 100x, 1.25 N.A. oil immersion (Infinity corrected) - Excitation and detection: 1) 635nm, 5mW laser diode with fiber launch 2) 0.3MP fiber alignment CMOS camera, 3) Avalanche photodiode (200nm-1000nm, 1mm active area) - Supplied accessories: 1) Coaxial illuminator (LED), 2) Tuning fork with attached single mode fiber for NSOM, 3) Tuning forks with etched tungsten tips (3),4) Tuning forks (10) - Power supply: 90 - 260 VAC (50/60Hz) - Operating system: Windows Vista/7/8/10 |
||
| 사용/활용예 |
- 본 장비는 기본적으로 광학 현미경이기 때문에 세포생물학 뿐 만 아니라 반도체 등의 연구에서도 그 사용성이 충분하다고 판단 됨. 따라서 본 사업 종료 이후에도 나노스케일의 세포 생물학 연구나, 반도체 연구 등을 위해 사용 가능한 장비임
-펄스 레이저 및 연구실 자체 소프트웨어 개발을 통해서 초고해상도 광음향 현미경을 집적할 계획임. 즉, 위 장비 자체의 광학 현미경 기능 뿐 만 아니라, 광음향 현미경 시스템을 집적함으로써 dual 영상이 가능한 장비를 개발할 것임. |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
