하이브리드 3중 4중극자 / 선형 이온 트랩 질량분석기
Hybrid triple quadrupole Linear Ion trap mass spectrometer
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2019-01-248297 |
| I-tube등록번호 | - |
| 보유기관 | 안동대학교 산학협력단 |
| 연락처 | 054-820-6992 |
장비정보
| 모델명 | QTRAP 4500 | 제작사 | Ab Sciex |
|---|---|---|---|
| 취득일자 | 2018-12-13 | 취득금액 | 328,281,630원 |
| 표준분류 | 화합물전처리/분석장비 > 질량분석장비 > 액체크로마토그래피질량분석기 | 활용용도 | 시험 |

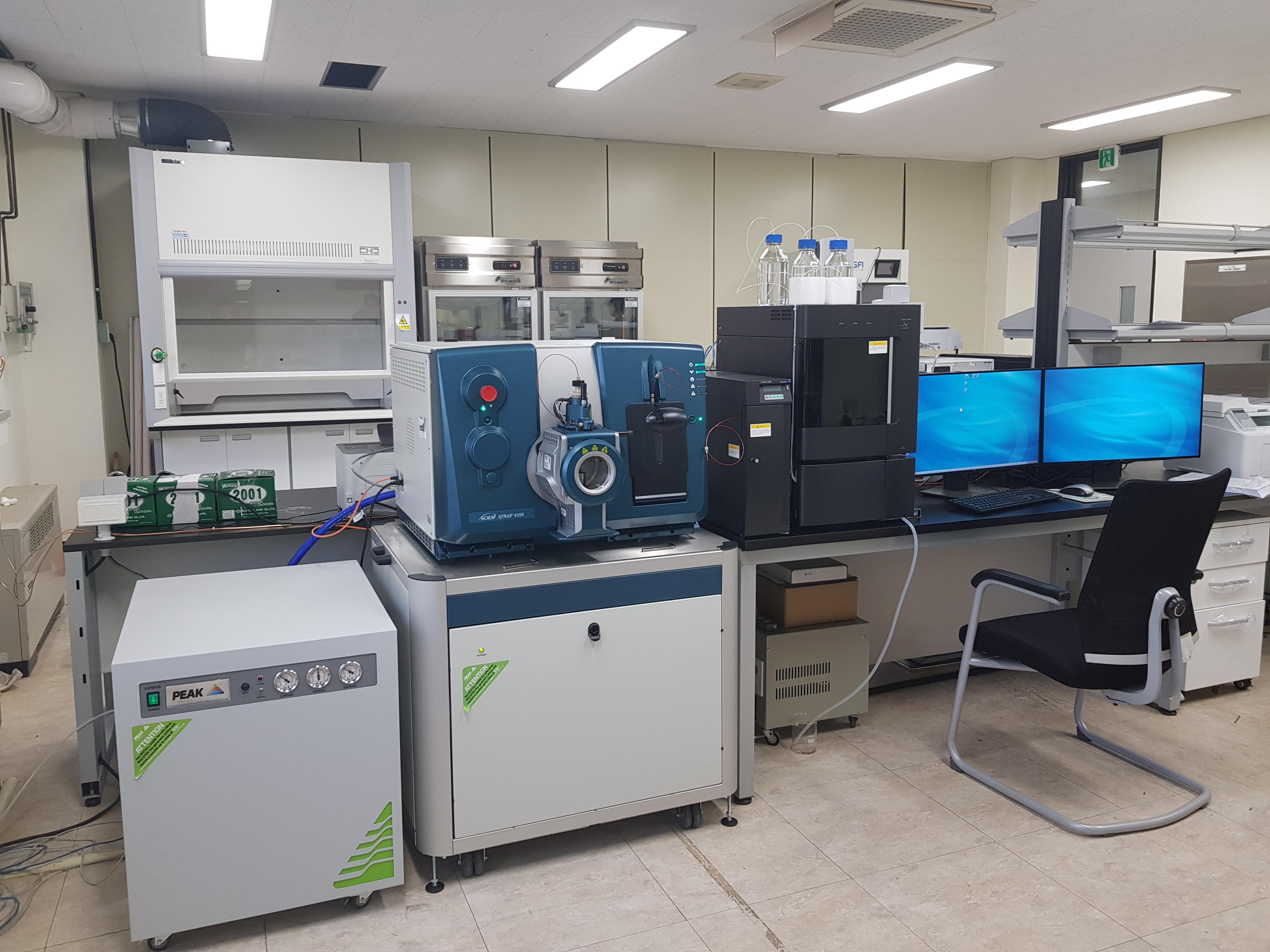

| 장비위치 |
경상북도 안동시 경동로 1375 안동대학교 공동실험실습관 F4 412
 |
||
| 장비설명 |
1) 21 CFR Part 11이 무조건 제공되는 장비 제어 소프트웨어
2) 전체 분석기를 하나의 소프트웨어로 제어 할 수 있음 3) Source의 탈/부착이 간단해 source cleaning이 쉬움 4) 최적의 gas dynamics를 통해 sample memory effect를 제거 할 수 있어 보다 재현성 있는 data를 얻을 수 있음. 5) 50 μL/min ~ 3 mL/min 범위에서 유량을 제어할수 있어서 고유량의 응용분야에서도 안정적인 분석이 가능함 6) 오염을 방지하기 위하여 ion source와 orifice plate 사이에 nitrogen gas curtain interface를 장착 하여 오염을 최소화 함으로써 안정적인 분석이 가능함 7) AcQuRate™ 펄스 검출기로 넓은 다이나믹 레인지에 걸쳐 이온을 보다 정확하고 정밀하게 검출함 |
||
| 구성 및 기능 |
1) 질량분석기
(1) 이 시스템은 초 고성능 사중극자와 선형 이온트랩으로 이루어져 하나의 분석기로 정량 및 정성의 확인이 가능 해야 한다. (2) 질량 범위 : ① m/z 5 to 2,000 in Q1 and Q3 in RF/DC ② 선형이온트랩에서 m/z 50 to 2,000 (3) 스캔스피트 : 12,000 Da/sec (삼중사중극자모드) 또는 20,000 Da/sec (선형이온트랩모드) (4) 극성 스위칭 속도 : 50 msec (5) 최소 드웰 시간 : 1 msec (6) 질량 안정성 : 일정한 온도에서 24시간 넘게 동작하였을 시 질량 안정성이 0.1amu (7) 다이나믹 레인지 : 5 orders of magnitude (8) 검출기: High energy detector, Pulse counting CEM (9) 감도 ① 전기 분무 양극 모드 감도 : Reserpine 1pg 분석시 S/N은 90,000:1 이상이아여 하며, 정량오차는 5% 미만이어야 함. ② EPI 스캔 감도 : Reserpine 2 pg, 200 μL/min 분석 시 S/N은 1500:1 이상이어야 하며, 정량오차는 5%미만이어야 함. ③ MRM3 스캔 감도 : Reserpine 2 pg, 200 μL/min 분석 시 S/N은 90:1 이상이어야 하며, 정량오차는 5%미만이어야 함. (10) 스캔타입 : Full scan MS and selected ion for both Q1 and Q3, Product Ion Scan, Precursor Ion Scan, Neutral Loss Scan, Gain scan, MRM, Enhanced MS Scan, Enhanced Product Ion Scan, Enhanced Resolution Scan, MS3 Scan, and TripleTrap Scan Modes. (11) 스마트 모니터 : 실시간 모니터링 가능 (12) 질량 분해능 FWHM로, 특정 이온 분자량에서 튜닝 솔루션 으로 아래와 같이 명시된 5 가지 스캔 속도대로 해상도 값을 달성한다.(양이온모드) ① Scan speed 50 Da/sec or more - 3,200 (m/z 322), 9,200 (m/z 922) ② Scan speed 250 Da/sec or more - 1,600 (m/z 322), 4,600 (m/z 922) ③ Scan speed 1,000 Da/sec or more - 1,080 (m/z 322), 3,100 (m/z 922) ④ Scan speed 10,000 Da/sec or more - 540 (m/z 322), 1,540 (m/z 922) ⑤ Scan speed 20,000 Da/sec or more - 460 (m/z 322), 1,320 (m/z 922) (13) 이 시스템은 내장된 높은 정확성의 시린지 펌프와 스위칭벨브가 포한되어 있어야 한다. (14) 이온소스하우징 ① 유량 : 5ul to 3ml/min. ② Turbo gas 온도 : 750℃까지 ③ 관찰 포트 : 최적화 하기 위한 한 개의 관찰 포트 |
||
| 사용/활용예 |
○ 안전성검사 필수 장비로 기반구축기간인 2018년 하반기 잔류농약 282개 항목, 항생물질 9종 의 분석법 확립 및
지표물질 및 유해물질의 정성정량법 연구. ○ 농·축·수산물의 잔류오염물질과 식품 또는 건강기능식품의 기능성분의 스크리닝이 가능하므로 학 내·외 기업체 및 학내 각종 연구 분야에 활용이 가능. |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
