정보제공 : ZEUS 장비활용종합포털(www.zeus.go.kr)

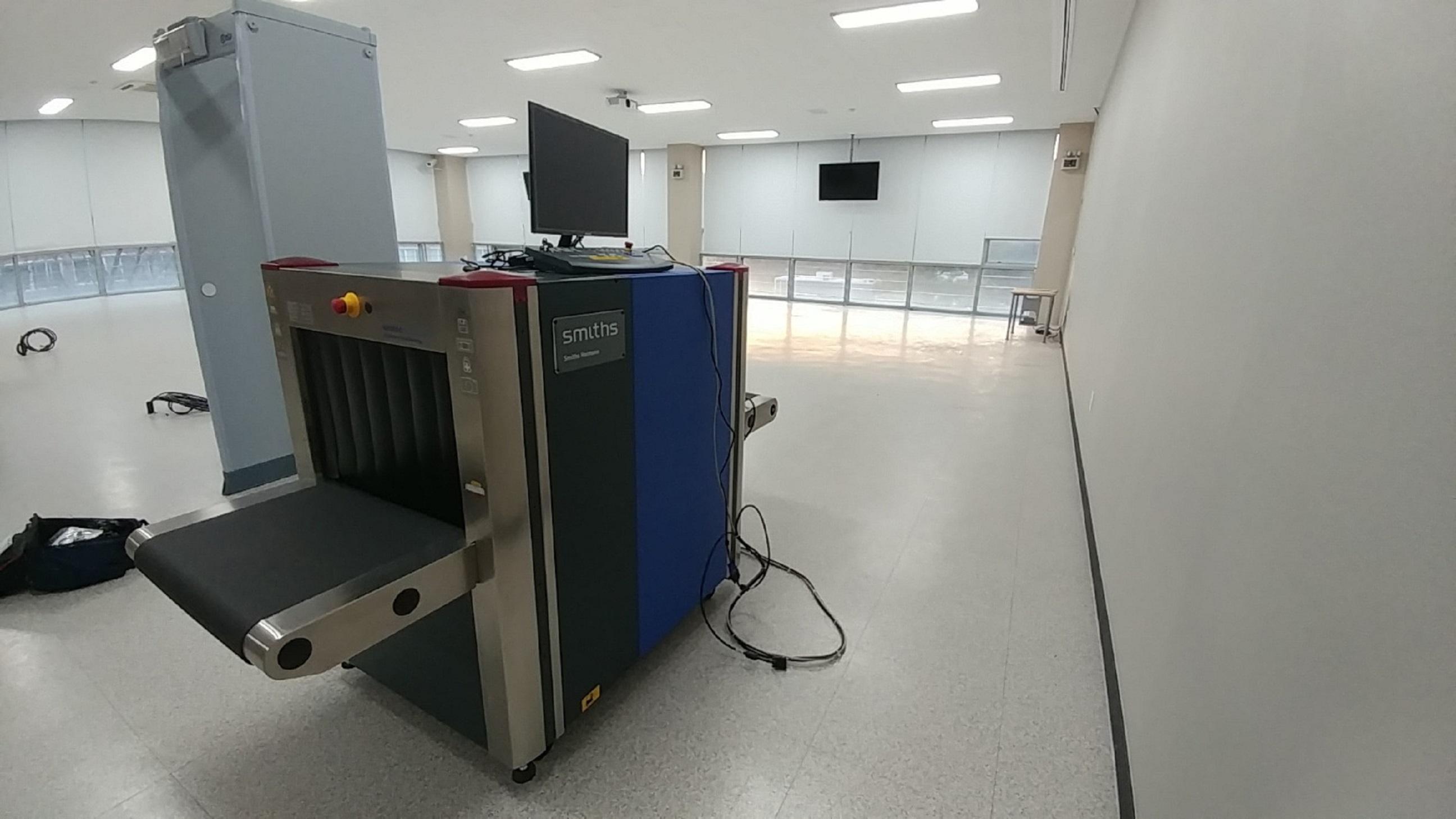

X-RAY 수화물 검색 시스템
X-RAY Insepection Sysytems
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2019-01-248584 |
| I-tube등록번호 | - |
| 보유기관 | 경운대학교 |
| 연락처 | 054-479-1046 |
| 대표번호 | - |
장비정보
| 모델명 | HI-Scan 6040i | 제작사 | smiths detection |
|---|---|---|---|
| 취득일자 | 2018-12-27 | 취득금액 | 56,100,000원 |
| 표준분류 | 광학/전자영상장비 > > | 활용용도 | 시험 |
| 장비위치 |
경상북도 구미시 산동면 강동로 730 경운대학교 9호관 F2 201
 |
||
| 장비설명 |
1. X-Ray 검색기 요건
가. X-Ray 검색기는 다음과 같은 사항들을 충족시켜야 한다. ◦ 입․출구 양방향 검색이 가능하여야 한다. ◦ 운용 중 가방 및 손가락 등의 끼임을 방지할 수 있도록 적절한 기능을 갖추어야 한다. (입·출구 구경 및 벨트 방식 등) ◦ 검색기는 고장자기진단기능이 내장되어있고, 또한 고장 발생 시 고장 내용을 모니터에 한글 또는 영문으로 즉각 자동으로 표시해 주어 신속한 고장내용 파악 및 수리가 용이해야 하며, 단순한 고장은 사용자가 직접 간단히 수리 할 수 있어야 한다. ◦ 흑백 및 칼라 영상으로 효율적인 검색을 수행 할 수 있어야 한다. 특히 화물영상은 칼러 영상을 위주로 하고, 흑백영상을 보조로 하여 판독 검색할 수 있는 최상급 정밀 X-Ray 검색기이어야 한다. ◦ 장비 하단에 바퀴를 장착(탈부착 가능)하여 이동식으로 설치 가능하여야 한다. |
||
| 구성 및 기능 |
순번
구 분 기 술 사 양 1 장비본체(높이×폭×길이) 1284 × 850 × 2004 ㎜ 2 터널크기(높이×폭) 418× 620 3 컨베이어 높이 60 ～ 85cm(가변) 4 컨베이어 회전속도 12m/min 이상 (동작 시 속도 제어) 5 컨베이어 적재하중 160kg 이상 6 장비 중량 약 400kg 이하 7 사용 전원 단상 220VAC ±10% 60 hz 8 장비 가동온도 -10℃ ～ +40℃ 9 습도 10 ～ 90%이상 10 메인컨트롤러 자동저장 영상 저장능력 1TByte 이상 11 지나간 영상 재검사 50개 이상 12 운용 조작 판넬 형태 Button 또는 Key pad 등 13 해상도 36AWG 이상 14 투과력(철판) 26mm 이상 15 X-Ray 투시방향 대각선 단방향 (사각지대가 없어야 함) 16 X-Ray 발생관 전압 140~160KV 17 X-Ray 발생관 전류 0.4mA 18 X-Ray 누설 방사선량 약 0.1mR/H 이하 19 모니터 크기 및 수량 20＂이상 칼라/흑백겸용 (수요기간과 협의) 20 모니터에 표시되는색상수 4색 (청색, 오렌지색, 녹색, 흑색 또는 기타색) 21 영상 확대비율 1.1 – 16배 (0.1배단위 정밀확대) |
||
| 사용/활용예 |
- X-선을 이용하여 소지한 수하물을 영상으로 검색하는 X-Ray 검색 장비
- 항공 및 산업보안검색 분야에 필수적인 교육 장비로서 보안검색을 위한 전문화된 장비를 구입하여 보안검색 실습수업 진행에 대한 교육의 질을 높이고 예비 항공보안검색요원 및 산업보안요원의 전문성 강화를 위해 필요한 필수장비임 - 활용교과목 : 항공보안론, 산업보안론, 기계경비론, 테러와범죄학, 항공보안실습, 기계경비실무 등 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
