폴리셔

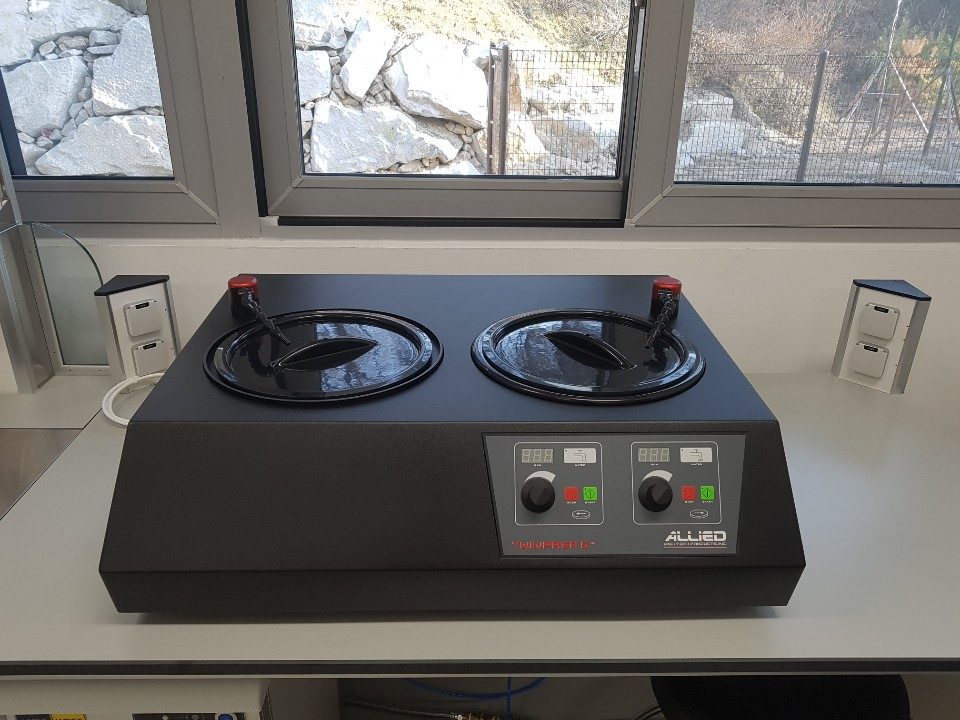

Manual Grinder Polisher
| GBTP No. | GBREMS-17-0039 |
|---|---|
| NFEC등록번호 | NFEC-2019-01-253875 |
| I-tube등록번호 | 1806-C-0317 |
| 보유기관 | 한국생산기술연구원 |
| 연락처 | 053-580-0155 |
| 대표번호 | 041-589-8114 |
장비정보
| 모델명 | Twin-Prep5TM Grinding | 제작사 | Allied |
|---|---|---|---|
| 취득일자 | 2018-06-25 | 취득금액 | 11,018,000원 |
| 표준분류 | 기계가공/시험장비 > > | 활용용도 | 시험 |
| 장비위치 |
경상북도 영주시 장수면 용주로 88-42 한국생산기술연구원 하이테크베어링시험평가센터 F1 105
 |
||
| 장비설명 |
1. 원리
- SiC paper,다이아몬드 연마 필름,연마천등의 surface에 연마액을 이용하여 연마 및 정마하는 장비로서, Disc의 회전속도는 40~600 rpm이며 자동연마장치의 회전속도는 50~150rpm 으로 회전하여 시편을 연마하게 한다. 2. 특징 1) 8” 2구 매뉴얼 폴리셔 2) Platen Speed : 25~500 RPM 3) 2개의 모터로 플레이튼 개별적 컨트롤알루미늄과 스테인레스 구조 4) Motor : 375W motor 2개 5) 탁상형 폴리셔 6) 냉각수 전자 컨트롤 |
||
| 구성 및 기능 |
1. 본체 - TwinPrep5 (Main body) 1set
2. 액세서리 - 8“ Aluminum Platen 1ea - 8“ Aluminum with Magnetic Platen 1ea - Holding Band for 8“ Plain Back Discs 2ea 3. 공급범위 사양 및 구성 1) 터치패드 스위치로 장비 On/Off 가능, 냉각수 On/Off 가능 2) 다이얼 게이지로 플레이튼 속도 조절 3) 플레이튼 속도 : 10~500 RPM (10 RPM씩 조절 가능) 4) JOG 속도 : 10~500 RPM (10 RPM씩 조절 가능) 5) 모터 : 두 개의 개별 모터 장착으로 독립적 작동 가능 6) 메인 모터용량 : 375 W (0.5HP) 7) 본체 재질 : 화학적으로 강하고 안정된 알루미늄과 스테인레스 스틸로 구성 8) 냉각수 : 2개의 냉각수를 전자적으로 조절 가능. 노즐을 빼낼 수 있어 청소 및 시편 세척 용이 9) CE 인증 10) Dimension : 780 x 660 x 240 mm 11) Weight : 62 kg |
||
| 사용/활용예 |
1) 용 도
- 금속,세라믹,반도체,웨이퍼,인쇄회로기판등의 제품중에서 시편의 조직을 관찰 하고자할 때 시료를 연마 및 정마하는 기계 - 일반적으로 현미경을 통하여 관찰코자하는 부분은 매우 작은 부분이므로 시편을 연 마할 경우 사람의 손에 가공하기가 매우 불편하여 대부분 불가능한 경우도 있다. - 이와같은 경우 이 기계를 사용하여 좀더 가공시 편리하도록 할 수 있으며, 고정 규 격화된 시편이 만들어 지게되는데 이와같이 일정한 규격 시편 작업이 가능케 하는 장 비 2) 사용분야 - 베어링 및 관련 제품 상분석 전처리 장비 - 베어링 및 관련 제품 미세조직 관찰 전처리 장비 - 결함분석 및 소재 성분분석 전처리 장비 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
