디지털 로직분석기
Digital Logic Analyzer
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2019-06-256153 |
| I-tube등록번호 | - |
| 보유기관 | 포항공과대학교 |
| 연락처 | 054-279-5661 |
장비정보
| 모델명 | Saleae Logic Pro 16 Black | 제작사 | 주식회사 올앳 |
|---|---|---|---|
| 취득일자 | 2018-10-24 | 취득금액 | 1,468,500원 |
| 표준분류 | 전기/전자장비 > 분석장비 > 논리분석기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 77 포항공과대학교 공학4동 B1 013
 |
||
| 장비설명 |
논리회로 디버깅 용 장비.
로직분석기에 포함된 테스트 프로브와 USB 케이블을 결합 후 PC에 Logic Software를 설치하여 사용 Signal Recording, Measurement, Triggering, Automation 등 활용 |
||
| 구성 및 기능 |

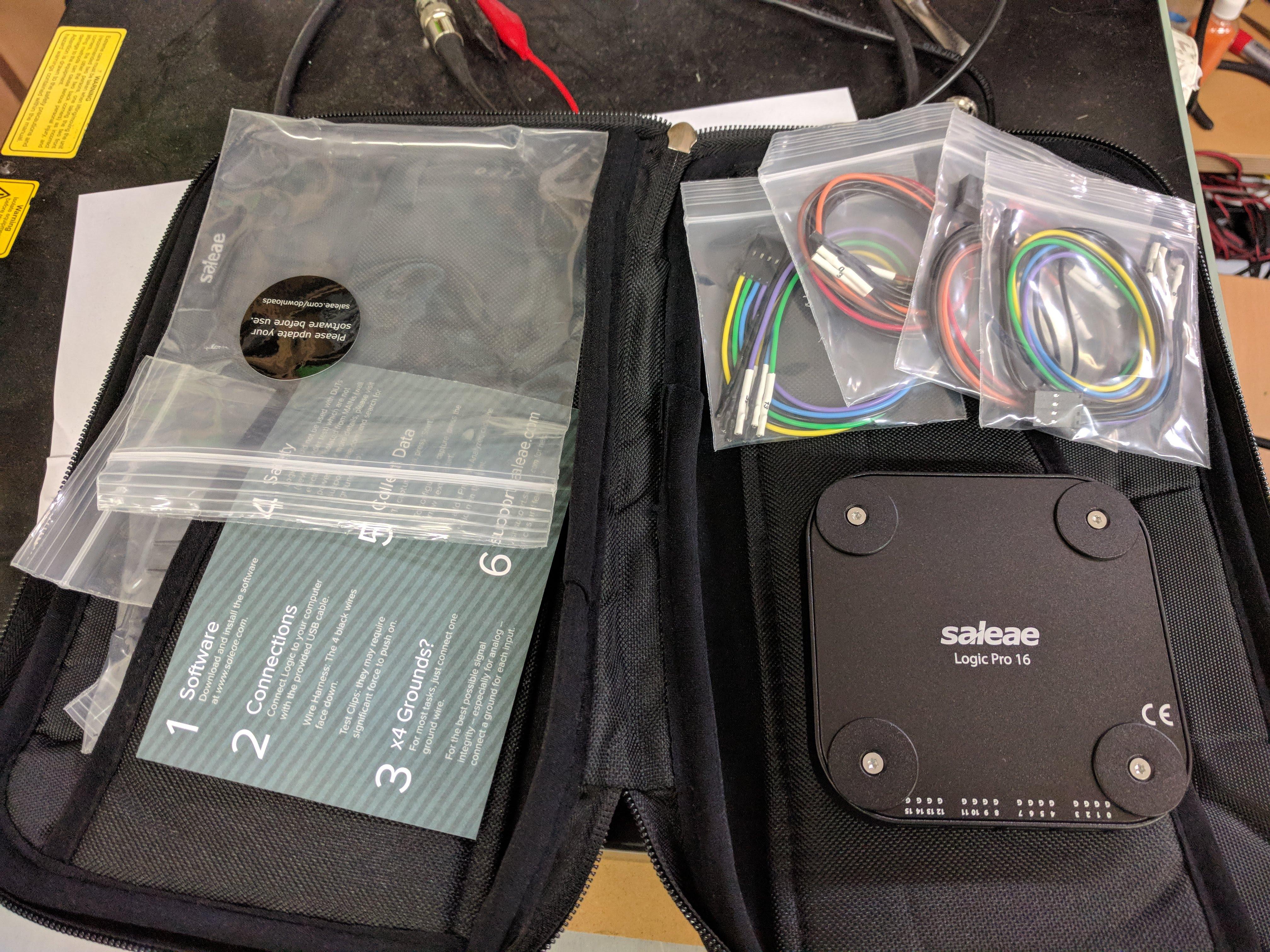

Logic Pro 16 Analyzer 본체
각종 연결선 및 Probe USB 3.0 Connection 소프트웨어 (다운로드 가능) -Digital Sampling rate: 500 MS/s Digital signal: 100 Mhz Logic Level: 1.2 V to 5.5 V RS-232, 422/3 Direct connection -Analog Sampling rate: 50MS/s Bandwidth: 5 Mhz ADC : 12 bit Input range: -10 to 10 V SINAD: 62 dB or better |
||
| 사용/활용예 |
디지털 및 아날로그 신호 레코딩, 캡쳐링
디지털 및 아날로그 회로 로직 검출 및 분석 디지털 및 아날로그 신호 측정 프로토콜 분석, Annotation, Automation 기타 Logic Analyzer의 활용 사례 적용가능. |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
