직물/프리프레그 자동 적층 및 형상 제조 시스템
Automatic Layup and Pre-molding system
| GBTP No. | GBREMS-04-0001 |
|---|---|
| NFEC등록번호 | NFEC-2021-10-273739 |
| I-tube등록번호 | 2110-C-0196 |
| 보유기관 | 경북테크노파크 |
| 연락처 | 054-330-8000 |
| 대표번호 | 053-819-7072 |
장비정보
| 모델명 | Preformers | 제작사 | Cannon |
|---|---|---|---|
| 취득일자 | 2021-10-27 | 취득금액 | 3,516,487,860원 |
| 표준분류 | 기계가공/시험장비 > 성형/가공장비 > 달리 분류되지 않는 성형/가공장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 구미시 산동읍 5공단7로 8 탄소성형부품 상용화 인증센터 시험동 F1층 1호
 |
||

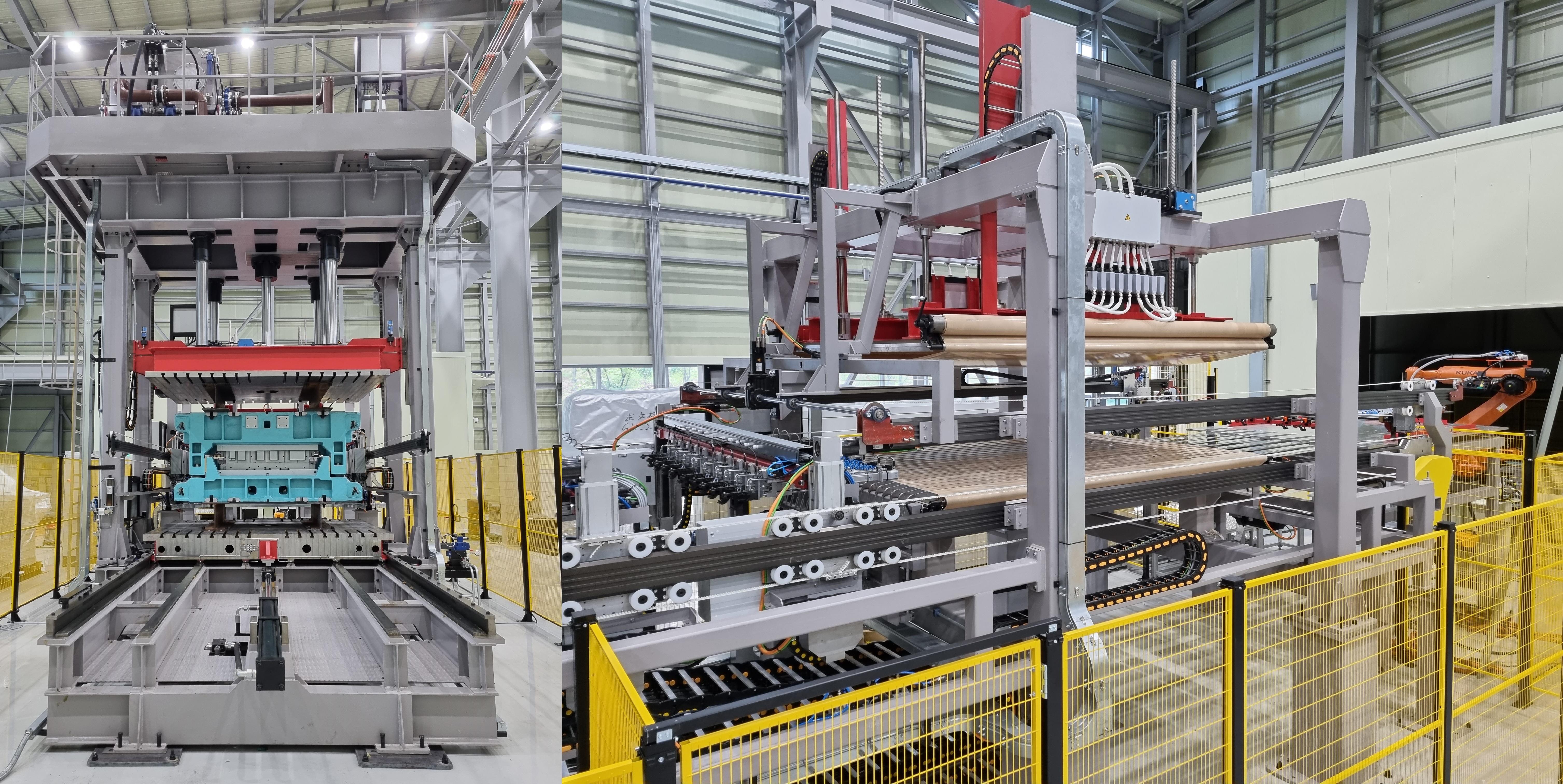

| 장비설명 | 직물이나 프리프레그, 열가소성 수지함침 소재를 입력한 형상으로 커팅 후 적층, 부품형상을 유지할 수 있도록 프리폼뿐 아니라 성형공정까지 자동화되어 컷팅-RTM,PCM프리폼 제작-하이브리드 형상까지 다양한 복합재료 공정이 자동화로 이루어지는 시생산 라인 | ||
| 구성 및 기능 |
○ 2D cutting table 2500mm x 1500mm
○ 6 axis robot with Vibration knife ○ Press max. clamping force 2000kN ○ Press max. mould size 2700mm x 2500mm ○ Press min. mould height 1600mm ○ Press closing speed 5-400 mm/s ○ Press opening speed 40-200 mm/s ○ Heating zone 2200mm x 2200mm ○ Heating max. temperature 300℃ |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
