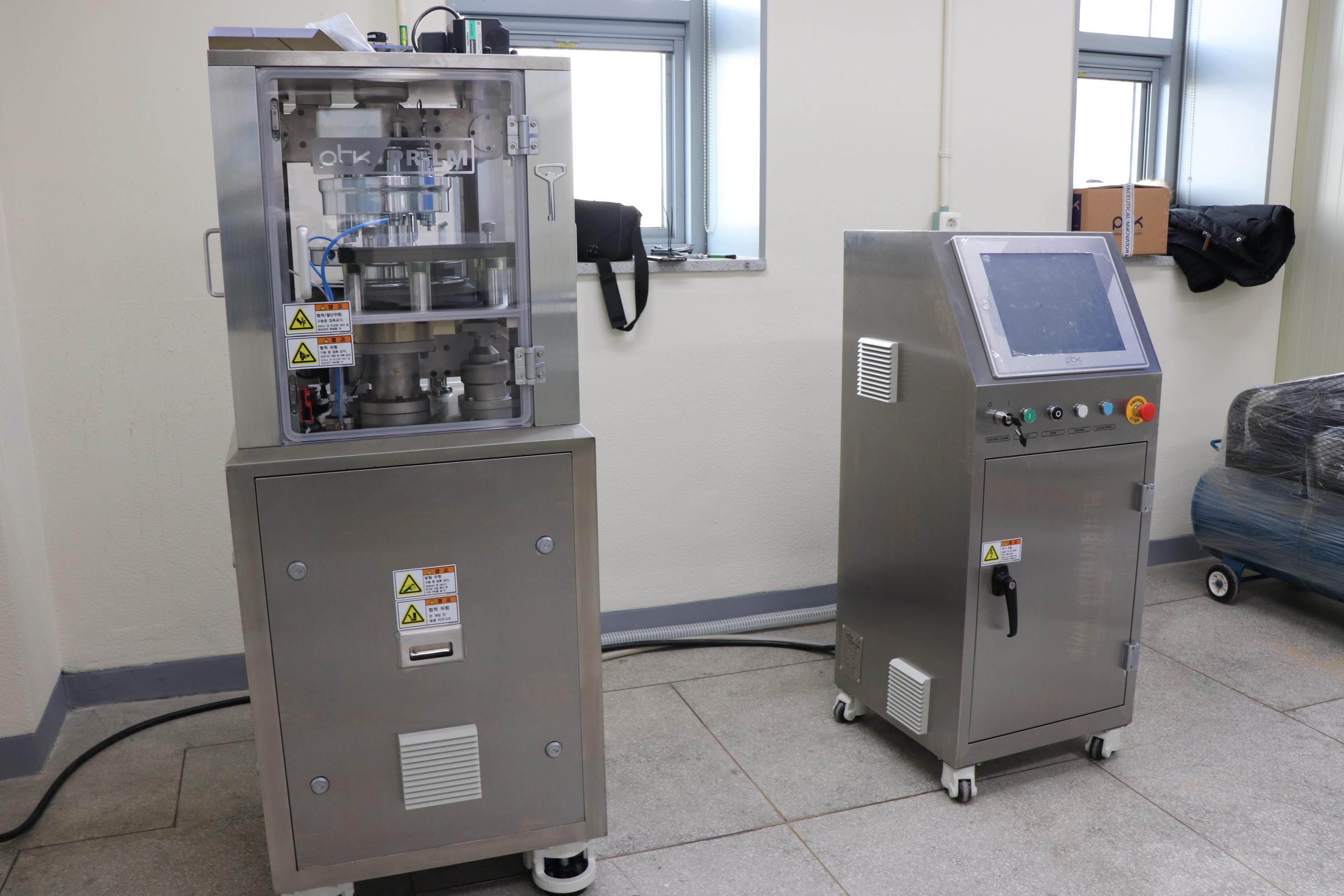

로터리 타정기
Rotary Tablet machine
| GBTP No. | GBREMS-28-0013 |
|---|---|
| NFEC등록번호 | NFEC-2019-02-254520 |
| I-tube등록번호 | - |
| 보유기관 | 대구가톨릭대학교 산학협력단 |
| 연락처 | 053-850-2561 |
장비정보
| 모델명 | PR-LM08 | 제작사 | ㈜피티케이 |
|---|---|---|---|
| 취득일자 | 2019-01-30 | 취득금액 | 68,960,000원 |
| 표준분류 | 기계가공/시험장비 > 성형/가공장비 > 프레스장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 하양읍 하양로 13-13 대구가톨릭대학교 성토마스관 F1 121
 |
||
| 장비설명 |
◌ 연구소 및 임상실험에 적합하도록 컴팩트한 설계
◌ Production scale 로터리 타정기와 동일한 메커니즘으로 Scale-up이 직관적임 ◌ 쉬운 작동방법, 직관적인 HMI 인터페이스 ◌ Multi tip tooling 적용 가능(Turret의 정밀성) ◌ 연구용 타정기 컨셉에 맞게 B type & D type 혼용으로 터렛 제작 가능 ◌ 자동중량제어 장치 포함(타정 압력 피드백 및 충진 깊이 자동제어) ◌ Main Motor를 제외한 모든 구동부에 Servo motor 장착 ◌ HMI system으로 ‘21 CFR 21 Part 11’ 규정에 적합하도록 설계(전자기록, 전자서명, 감사추적) - ID, PW 설정 및 그룹, 사용자, 레벨 관리 등등(보안, 이력관리) - 작동 발생 후 모든 데이터 저장, 불러오기, PDF 출력 가능 - 자동조절, 조작, 안전, 사용자, 압력, 생산 레포트 출력 가능 - 기계 이상 시 제조사와 원격 제어로 빠른 조치 가능 - 2종류의 paddle type 교체 가능 (메카니컬 피더) - Pre & Main compression roll - Blank die(재질 : SKD11) 제공 - cGMP 적합 설계 |
||
| 구성 및 기능 |
◌ 컨트롤 캐비닛
- 터치스크린 - PLC - 인버터(메인모터) - 메인모터 감속기 ◌ 구동 - 수동핸들리미트 센서 - 체인지레일 센서 ◌ 상,하부 레일 - Potentiometer - 카운터 센서 ◌ 메카니컬 피더 - 피더구동 모터 - 감속기 ◌ 탈분기 ◌ 금속검출기 ◌ 조절 기능 - Turret의 속도는 35rpm까지 조절할 수 있으며, Feeder 속도는 35rpm까지 조절 가능 - Feeder Speed는 Turrent speed에 비례하여 속도 조절이 가능 - 속도창을 눌러 나타나는 키보드를 이용하여 속도조절이 가능하며, 현재 속도가 실시간으로 표시 - Feeding volume은 충전 깊이의 조절로 이루어지며, 셋팅된 Filling Cam의 범위 안에서 조절 - 정제두께(Thickness)값은 Die에 삽입된 상펀치 깊이(Penetration depth)값과 하펀치 위치(Lower punch position)값의 차로 표시되며, 0.5~8.5mm까지 조절 가능 - 운전가동시간과 총 생산량이 화면에 표시되며, Reset 가능 - 터치스크린의 Operation 화면에는 터렛, 피더의 속도 값 등 타정기를 운전하는데 가장 기본적인 Parameter의 현재 값들이 표시 - 충전 깊이(Filling depth)와 정제두께(Thickness)가 화면에 실시간으로 표시 - 기계 가동 중 문제점이 발생하면 기계에 Alarm이 울리며 터치 스크린 Alarm 화면에 해당 알람 내역에 적색 램프가 점등 - Control cabinet에는 정지 버튼이 존재하며, 비상 정지 버튼을 해제하여야만 설비의 동작이 가능 |
||
| 사용/활용예 |
◌ 다양한 식품,의약품 제조용 정제 개발을 위한 연구용 예비정제제조 및 Pilot단계의 정제 제조뿐만 아니라 실무에 필수적인 정제 생산 장비
◌ 식품회사 혹은 제약회사의 필수장비로 교육 및 산학협력에 유용하게 활용 됨 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
