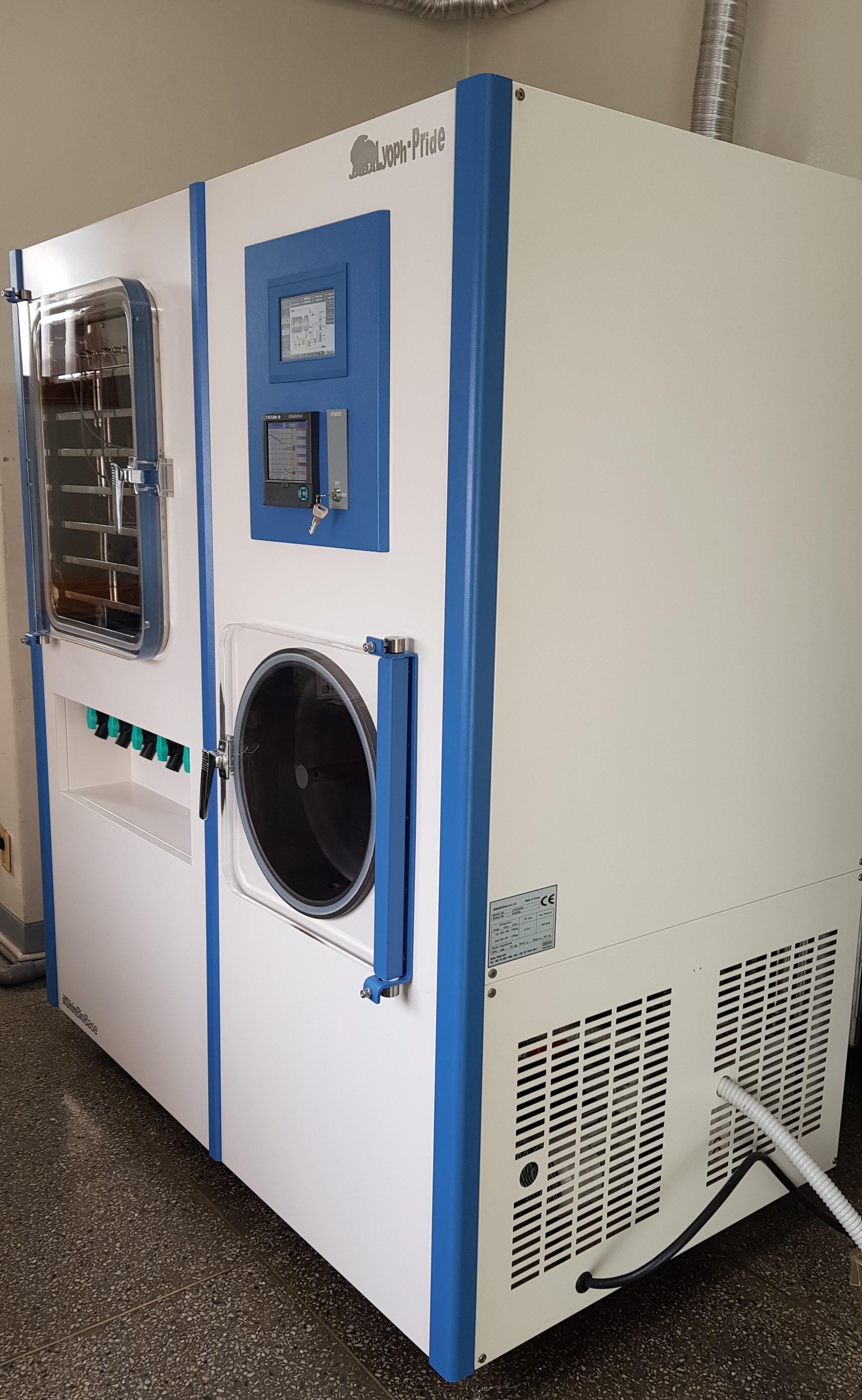

동결건조기

Freeze Dryer

GBTP No. -
NFEC등록번호 NFEC-2020-02-260583
I-tube등록번호 -
보유기관 대구가톨릭대학교 하양캠퍼스
연락처 053-850-3624
대표번호 -

장비정보

모델명 LP20 제작사 일신바이오베이스
취득일자 2020-01-14 취득금액 52,200,000원
표준분류 기계가공/시험장비 > > 활용용도 시험
장비위치
경상북도 경산시 하양읍 하양로 13-13 330 대구가톨릭대학교 중앙기기센터 F1층 101호
장비설명 1.동결건조기는 용액상태 혹은 고체상태 등에 포함되어 있는 시료를 원형 상태로 동결하여 진공 감압을 통해 시료 중의 수분이나 유기용매 등을 승화시켜 제거하는 기기로 함수율 3% 미만의 완전건조를 통해 원형 그대로 보존하거나, 분말형태의 장기보존이나 합성 등 중간가공을 할 수 있다.
2.동결건조기의 구성은 제어, 건조, 수분포집, 냉각장치, 가열장치, 진공장치로 구성되어 있다.
구성 및 기능 1. 건조용량 : 20kg 이상
2. 포집용량 : 20kg 이상
3. 가열 방식 : 열매체 순환방식.
4. 콜드트랩 온도 : -120℃ 이하
5. Cold Trap, Tray, 건조실의 재질은 내식성 재질인 Stainless Steel (SUS-304)로 제작.
6. 제어부
- 수동제어 및 자동제어 가능
- 시료의 동결건조에 있어 실시간의 온도변화, 건조 상태, 건조 조건 등 모든 과정이 표시.
- 운전중 발생되는 이상 알람기능.
- 시료의 동결건조 중 온도변화, 건조상태, 건조 조건등 실시간 저장, 기록
7. 건조 Chamber
- 용량 : 20kg 이상
- 내부 관찰이 가능한 투시창 부착.
- 선반 온도범위 : -45℃ ~ 70℃ (열매체순환방식)
- 선반 온도편차 : ±1.5℃, 시료용 센서 부착.
8. 시료 냉각, 가열
- 시료 선반 온도 범위 : -45℃~70℃ (열매체순환방식)
9. 냉각장치
- 냉동기는 고용량의 2대 또는 그 이상을 사용
- 응축기 고용향의 공냉 또는 수냉 방식
10. 포집부
- 재질 : Stainless Steel (SUS-304), 온도 : -120℃ 이하
- 포집능력 : 20kg 이상, 성에제거 : Hot gas 방식
11. 진공장치
- 최대 도달진공 : 1.5 x 10-3torr 이하 또는 7.5 x 10-4torr 이하
- 진공펌프 용량 : 400LPM 또는 그 이상.
- 수분 및 유기용매 차단을 위한 안전장치 설치.
- 진공펌프 오일역류장치 설치.
12. 사용전압
- AC380V, 3상 4선식
사용/활용예 1.동결건조기는 용액상태 혹은 고체상태의 물질에 포함되어 있는 시료를 원형 상태로 동결하여 진공 감압을 통해 시료 중의 수분과 유기용매를 승화시켜 제거하는 장비로 본교 바이오메디 학부 교과목 수업에 필요한 식품 및 약용작물의 성분 추출과 건조, 물질의 개발과 분석을 위한 건조 파우더 생산, 동물실험 교과목 수업과 연구를 위한 동물실험용 조제 사료의 건조 등 많은 분야에서 활용가능하며, 또한 추출 물질을 활용한 재학생 역량강화를 위한 비교과 프로그램 수행에 사용가능함.
2. 식품공학전공, 식품영양학과, 의생명과학전공, 생명화학전공 등 바이오메디대학의 대부분 학과에서 사용 빈도가 높은 필수 기초 장비이며, 장비 수요조사 및 관련 교과목 연계 활용 문의 결과 식품분석학 및 실험, 식품미생물학 실험, 영양학 실험, 의생명과학연구 등 학부생 실험실습에 활용될 예정임.
3. 바이오메디 유관 학과의 교과목 뿐만아니라 재학생의 바이오메디 융복합 영역의 비교과프로그램에 활용될 수 있으며, 샘플제작 등 현장감 있는 실무교육을 실시할 수 있다.
4. DCU 바이오 오픈랩 운영 연계, 캡스톤디자인 등 학생실무실습 역량강화에 장비 활용가능함.
