3D스캐너
3D Scanner
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2020-04-262152 |
| I-tube등록번호 | - |
| 보유기관 | 한국건설기술연구원 |
| 연락처 | 054-843-1803 |
장비정보
| 모델명 | RTC360 | 제작사 | Leica Geosystems |
|---|---|---|---|
| 취득일자 | 2019-07-04 | 취득금액 | 94,580,000원 |
| 표준분류 | 광학/전자영상장비 > 카메라/영상처리장비 > 3D스캐너 | 활용용도 | 시험 |
| 장비위치 |
경북 안동시 남후면 아곡길 942 (하아리, 한국건설기술연구원) 하천연구센터 한국건설기술연구원연구동 F1층 장비실호
 |
||
| 장비설명 |

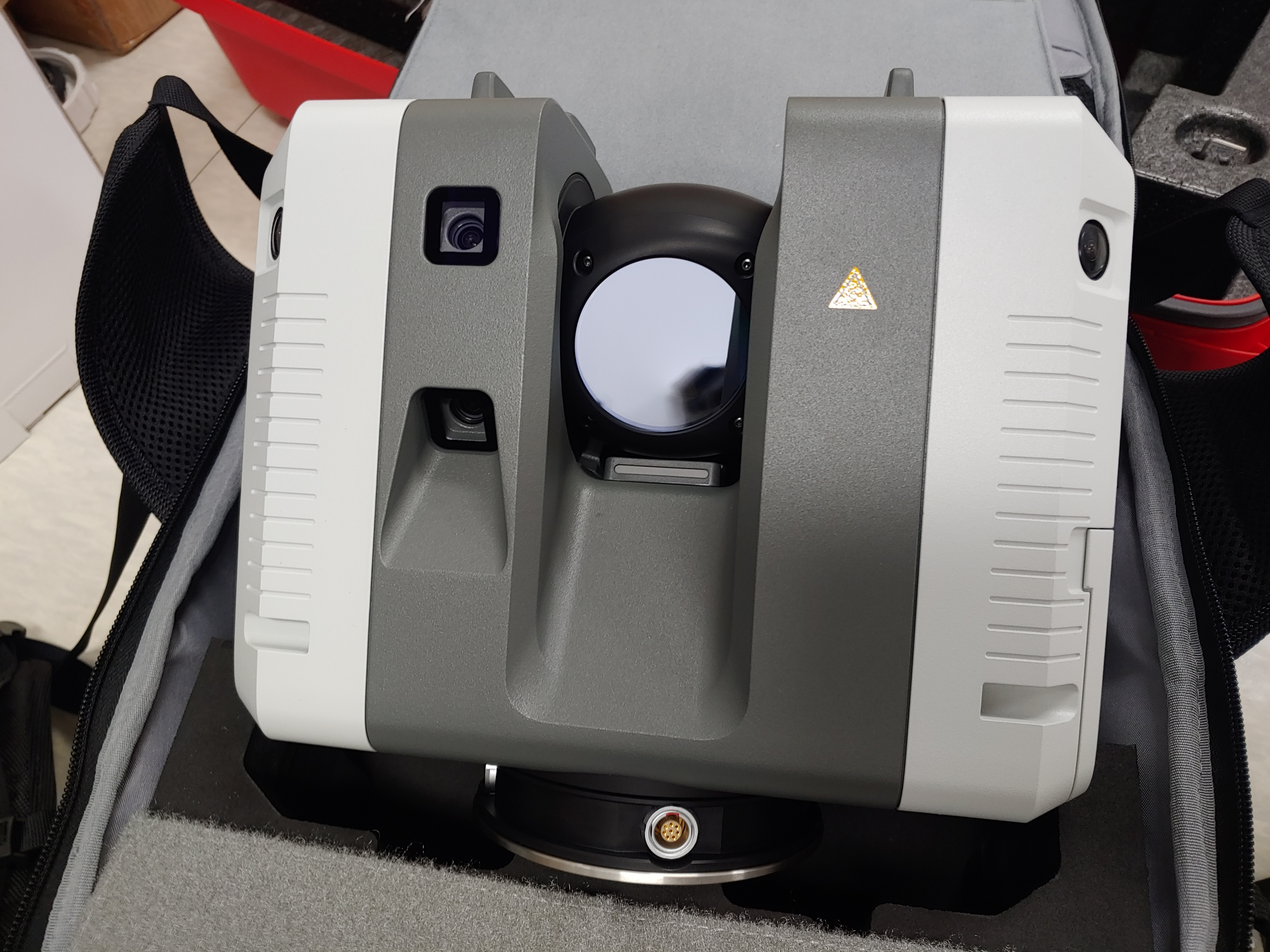

○ Leica RTC360은 장비 무게는 5kg으로 1인 측량이 가능
○ 레이저 측정 속도가 초당 2,000,000포인트로 현장에서 매우 빠르고 정확한 데이터를 받아볼 수 있음 ○ 내장 카메라 촬영 속도는 1분 미만(이미지 화소 - 4억5천만 화소) ○ RTC360 스캐너가 가지고 있는 8개의 카메라로 시각적 관성 거리계를 이용하여 현장에서 실시간 정합이 가능 ○ 1분안에 HDR(5 brackets) 이미지 취득가능 |
||
| 구성 및 기능 |
스캐너 본체 등 부속장비
1) 스캐너의 측정 속도는 초당 최대 2,000,000 point 이상 2) VIS와 IMU를 연동하는 하드웨어에 의한 점균데이터를 실시간 자동 정합 3) 대상체를 이중 스캔 하여 움직이는 물체를 자동 제거 4) 스캔 범위는 수평 360° 수직 300° 스캔 5) 최대측정 거리는 반경 125m 이상 6) 장비는 3차원좌표(X, Y, Z) 반사강도(Intensity) 취득이 가능 7) 정상 스캐너 작동을 위해 충전용 배터리는 물론 AC전원 공급이 가능 8) 강우, 눈, 안개 및 먼지 등의 열악한 환경에서도 정상적인 현장 측정이 가능(IP 등급 54 이상) 9) 장비 작동 온도는 –5℃~+40℃에서 운용, 저장 온도는 –40℃~+70℃ 운용 10) 내장 카메라 해상도는 1200만화소, 풀돔 캡쳐 4억화소 이상 확보 11) 정밀도 - 각 정밀도 18″, 거리정밀도 1mm+10ppm - 3차원 포인트 정밀도: 1.9mm@10m 12) 노이즈 범위 - 0.4mm@10m. 0.5mm@20m 13) HDR 풀돔 이미지 취득 시간은 1분5초 이내로 신속한 취득 14) 고도계,나침반,GNSS 장비가 본체내에 탑재 |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
