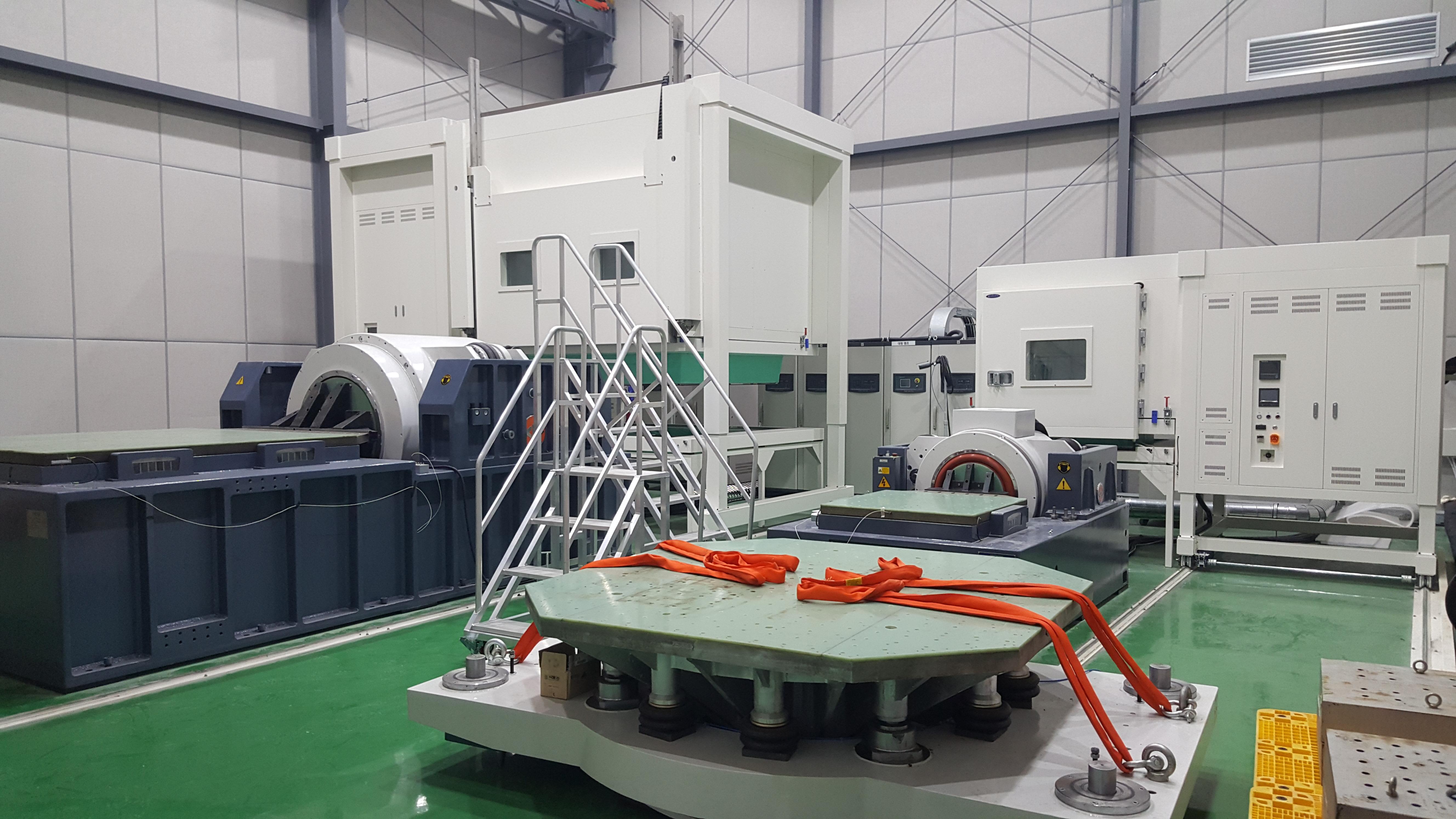

대형급 1자유도 내구시험기
Large Force Vibration Test System
| GBTP No. | GBREMS-17-0030 |
|---|---|
| NFEC등록번호 | NFEC-2019-03-255023 |
| I-tube등록번호 | 1903-C-0046 |
| 보유기관 | 한국생산기술연구원 |
| 연락처 | 053-580-0352 |
장비정보
| 모델명 | EDS30000-870 | 제작사 | DONGLING |
|---|---|---|---|
| 취득일자 | 2019-03-11 | 취득금액 | 1,835,104,830원 |
| 표준분류 | 기계가공/시험장비 > 재료물성시험장비 > 진동내구시험장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 하양읍 지식산업로 15 (대학리) 한국생산기술연구원성능시험동 F1
 |
||
| 장비설명 |
실제 현상에서 발생하는 진동을 재현하기 위한 전자식 진동시험기로 진동시험기, 전력증폭기, 진동제어기, 가속도센서, 냉각 장치로 구성된다.
컨트롤러에서 만들어진 신호는 파워앰프를 통해 시험기의 진동을 생성한다. 이 진동은 센서(가속도)에 의해 감지되며 요구되는 수준의 신호와 비교하여 제어한다. 또한 장비의 냉각을 위한 냉각 장치가 함께 필요하다. 전자식 진동시험기의 구동은 플레밍의 왼손법칙에 의해 구동하는 방식으로 소개된 모든 진동시험을 정확하게 구현할 수 있다. |
||
| 구성 및 기능 |
* 진동시험기
- 최대 사인시험 용량 : 300kN - 최대 랜덤시험 용량 : 240kN - 최대 충격시험 용량 : 600kN - Payload : 6,000kg - Head Expander / Slip Table Size : 2m X 2m *복합환경챔버 - 온도범위 : -40℃ ~ 150℃ - 온도변화율 : 3℃/min - 습도범위 : 20% ~ 95%RH - 내부 사이즈 : 2.4m X 2.4m X 2.0m |
||
| 사용/활용예 |
- 대형 건설기계 부품 및 구조물에 대한 내구/충격 시험
- 대형 건설기계 핵심부품 및 모듈의 동적 안정성 및 가진에 따른 내구성능 평가 - 방산 및 우주항공분야 핵심부품 및 모듈의 진동 내구시험 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
