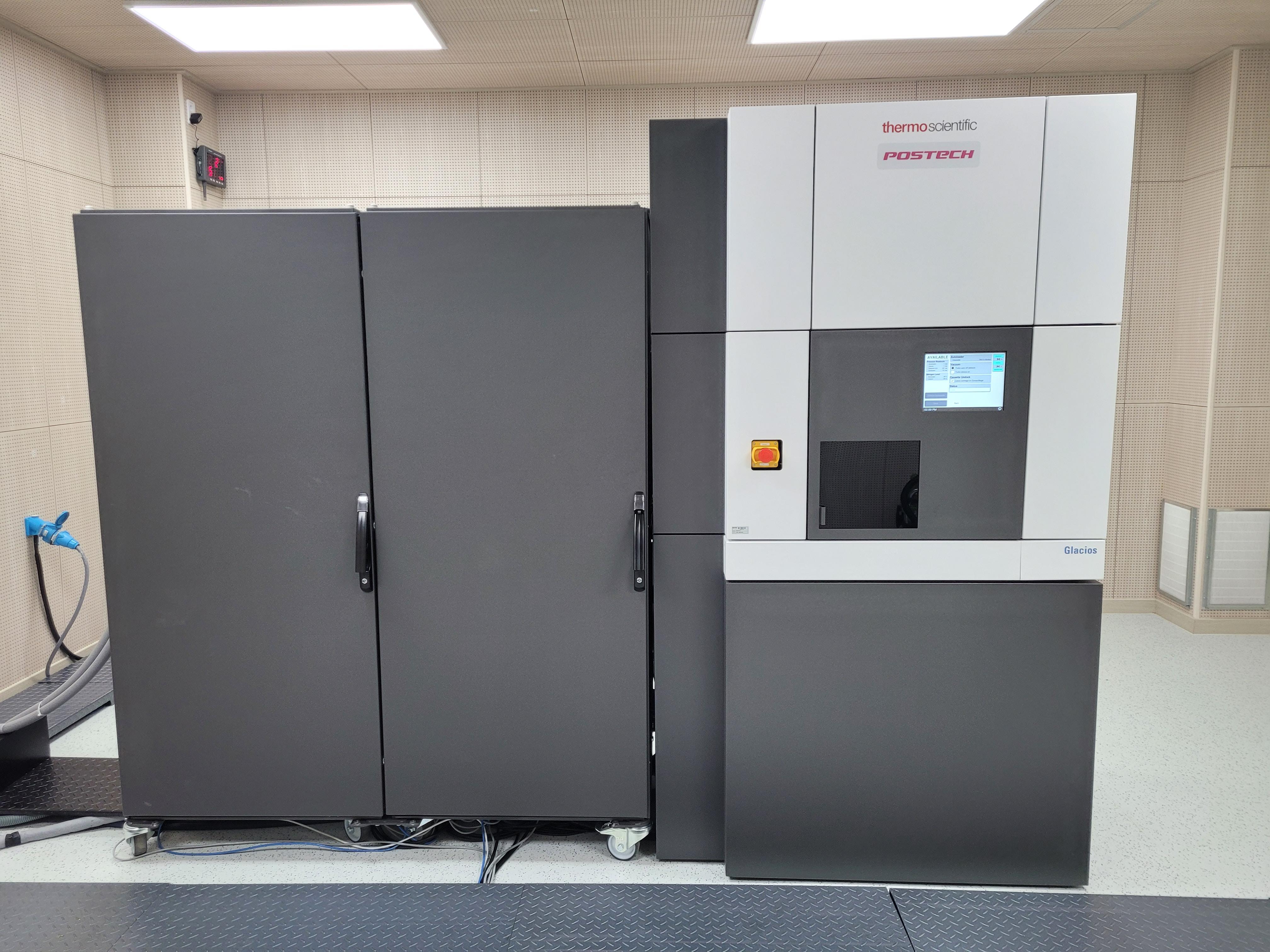

극저온전자현미경
Bio cryo-TEM
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2020-11-265747 |
| I-tube등록번호 | - |
| 보유기관 | 포항공과대학교 |
| 연락처 | 010-5493-5940 |
장비정보
| 모델명 | Glacios | 제작사 | Thermo Fisher Scientific |
|---|---|---|---|
| 취득일자 | 2020-10-26 | 취득금액 | 2,183,672,637원 |
| 표준분류 | 광학/전자영상장비 > 현미경 > 투과전자현미경 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 77 포항공과대학교 생명공학연구센터 F1층 BOIC 1104호
 |
||
| 장비설명 |
○ High Voltage로 집적된 전자빔을 조사하여 바이오 및 융복합 시료의 구조 영상 획득하여 단백질 복합체의 입체구조 규명
○ 거대단백질의 3D 구조와 세포 및 조직의 내부 미세구조를 관찰 및 분석 ○ Cryo기능을 통해 바이오 시편을 비롯하여 polymer와 같은 softmaterial의 경우 초저온 상태로 시료의 이미지를 획득하여 분석 |
||
| 구성 및 기능 |
○ Microscope Column
1) Gun: X-FEG field emitter with four-lens condenser system 2) Accelerating Voltage: 80~200 kV 3) Aperture System: Automatic condenser, Objective and SA apertures 4) Cryo Autoloading System - Automated and contamination-free loading of Cassettes containing up to 12 AutoGrids at once - Ice growth: Transmission loss ≤ 5% per 24 h, 0.2nm/hour - The lifetime of a frozen-hydrated specimen: at least 24 hours & 72hours of sample storage in the microscope column - Low-dose exposure Technique - Compatible to use other autoloader equipped TEM: enable to transfer the specimens in a cassette to other autoloading TEMs without additional sample preparation 5) Specification - Information Limit: ≤ 0.23 nm at zero specimen tilt ≤ 0.34 nm at -70° and +70° specimen tilt - Spot drift; 30 minutes after specimen exchange ≤ 0.25 nm/s 60 minutes after specimen exchange: ≤ 0.05 nm/s 6) Specimen stage - Computerized 4-axes specimen stage with ±70 alpha tilt - Tilt axis to intersect optical axis midway between pole piece - Cryo-stage with single axis holder 7) Vacuum system - Oil-free vacuum system - Differential pumping on the electron column, in combination with cryo shielding, ensures a clean environment for the sample - The Autoloader is pumped separately, and contains additional cryo shielding to protect the samples stored in the Cassette - For the Autoloader, a minimum sample storage time of three days without visible contamination or degradation is guaranteed ○ Camera Analyzer System 1) 16M CMOS Camera for Surveying specimen - Sensor : 4,096 x 4,096 CMOS - Pixel size : 14 x 14 μm2 - Digitization : 16 bit - Binning : 1x, 2x, 4x, 8x - Acquisition speeds(fps= frames per second): 4k x 4k : 1fps 2k x 2k : 8fps 1k x 1k : 18fps |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
