배양기

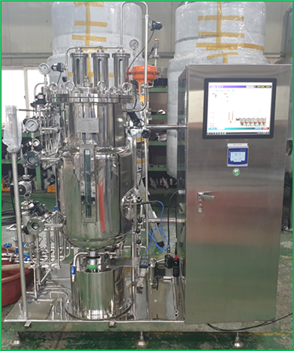

Pilot Fermentor
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2021-02-268228 |
| I-tube등록번호 | - |
| 보유기관 | 안동대학교 산학협력단 |
| 연락처 | 054-820-6622 |
| 대표번호 | - |
장비정보
| 모델명 | KF-30L | 제작사 | 코바이오텍㈜ |
|---|---|---|---|
| 취득일자 | 2021-01-25 | 취득금액 | 93,944,560원 |
| 표준분류 | 화합물전처리/분석장비 > 바이오제조/분석장비 > 배양장치 | 활용용도 | 시험 |
| 장비위치 |
경상북도 안동시 경동로 1375 안동대학교 생명산업 Open Pilot Lab (구 진석관) F1층
 |
||
| 장비설명 |
- 발효기는 전용 제어시스템에 의하여 정밀하게 제어
- 3중 자켓 구조이며, 이중자켓 내부에는 효율적인 유체흐름을 위한 guide plate가 일정한 방향으로 설치, 내부 배양액 Level 및 관찰 가능 - 하부 경판은 2 : 1 경판을 사용 - 발효조의 pH, DO, foam, temperature, agitation speed, Vessel pressure 등이 개별 제어시스템에 의하 여 정밀하게 조절 가능 - 배지멸균은 PLC에 입력된 프로그램에 의하여 자동으로 수행되며, 사용자에 의하여 주요 멸균공정 인자에 대해서는 임의로 공정수행 시간 변경이 가능하도록 인터페이스를 구성 - 산, 알카리, 소포제 챔버는 Vessel 멸균 공정에 포함하여 동시에 수행되며, Chamber Glass 외부는 STS 316L Housing으로 보호되도록 함 - 구동방식은 작업편의성 확보 및 최대한의 오염안정성을 확보하기 위하여 자력에 의한 하부구동 방식 - 배출밸브는 다이아프램 방식으로 SIP(스팀멸균)가 가능한 구조의 밸브를 장착 - Sampling line이 있으며, SIP가 가능 - 발효조 배관에 장착되는 모든 자동밸브 및 이송배관 밸브는 독일 GEMU사의 다이아프램 밸브를 사용 - 모든 배관은 고임이 발생하지 않도록 적절한 구배를 주어 배관을 함 |
||
| 구성 및 기능 |
가. 총용량 : 30L approx. (적정 배양용량 : 20L)
나. The ratio of height to diameter (L/D) = a.b. 2.2 : 1 다. 설계압력 (Shell & Jacket) : 0.295 Mpa (사용압력 : 0.196 Mpa ) 라. 열 전달 효율을 극대화한 이중 자켓구조 (재질 : STS 304) 마. Vessel (Shell) 재질 : STS 316L 바. 유체흐름 방해판 3조 (material : STS 316L) ● 표면연마 : Ra 0.6 이하 사. 상부뚜껑(Lid)의 노즐, 포트 및 사양 ● 무균 다이아프램 방식의 압력계 장착 ● Air pocket이 발생기지 않도록 발효조 상부뚜껑에 직접 취부하여 장착 ● 측정범위 : 0 ~ 4 kgf/cm2 ● O-ring 재질 : EPDM / VITON ● 화염 접종구 ● 거품감지 전극 장착 포트 아. 본체 및 자켓 (측면부) 노즐 및 포트의 구성 ● 전극 삽입포트 : pH & DO 전극 (Ingold 표준전극 치수 : 25mm) ● 무균 용접방식 온도센서하우징 (R/B sensor, PT100 ohm) ● 냉각수 in & out (시창 장착) ● 산, 알카리, 소포제 주입구 ● Air 주입구 ● 스팀 in & out (시창 장착) ● Air 배기구 (Exhaust) ● 사각 레벨 및 압력유리 (자켓의 유체 흐름에 방해되지 않도록 제작 설치) ● 전등 투과창 자. 하부경판 (Bottom head) 노즐 및 포트의 구성 사양 ● 2 : 1 원형경판 (STS 316L) ● 발효액 배출구 ● 발효배양액 샘플링 차. 유체흐름 방해판 (STS 316L), 3조 카. 배출밸브 ● SIP가 가능한 다이아프램 방식 밸브 (내부 고임이 발생하지 않는 구조) ● 스팀배관 연결 (STS 316L tube line) ● 밸브 Body가 발효조에 직접 취부 용접되도록 함. ● 밸브가 닫힌 상태에서 내부 SIP가 가능하여야 함. ● 배출밸브 다이아프램 재질 : 실리콘 또는 EPDM 타. SEED 이송라인 ● 이송라인 : Sanitary tube, STS 316L ● 밸브 : SIP가 가능한 Sanitary 밸브(Sanitary connecting) ● 재질 : STS 316L 파. 표면연마 수준 ● 본체(Vessel shell) 내부 및 내부에 장착되는 모든 부품 : Ra 0.6 이하 ● 본체(Shell) 및 자켓 외부 : Ra 1.2 이하 |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
