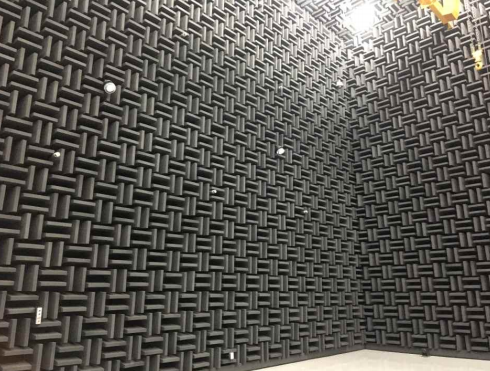

반무향실
Massive hemi-anechoic Chamber
| GBTP No. | GBREMS-17-0026 |
|---|---|
| NFEC등록번호 | NFEC-2019-05-255913 |
| I-tube등록번호 | 1905-F-0268 |
| 보유기관 | 한국생산기술연구원 |
| 연락처 | 053-580-0306 |
장비정보
| 모델명 | 모델명 없음 | 제작사 | 사차원엔지니어링 |
|---|---|---|---|
| 취득일자 | 2019-05-10 | 취득금액 | 3,706,164,520원 |
| 표준분류 | 환경조성/생산/사육시설 > 환경조성형시설 > 무향/잔향/진동시설 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 하양읍 지식산업로 15 한국생산기술연구원 건설기계기술센터 B1층 101
 |
||
| 장비설명 |
1. 실차 반무향실
대형급 실차 반무향실은 건설기계 소음·진동 시험 및 평가에 필요한 각종 부대설비, 무부하 롤러, 유압시스템 등으로 구성됨 측정 대상의 소음 및 진동의 특성과 크기를 정확하게 측정할 수 있도록 외부 소음 및 진동을 완전 차단하고, 내부 반사음을 줄여 자유음장에 가깝도록 음향 환경을 인위적으로 조성된 설비임. 2. 부품 반무향실 부품 반무향실은 반력 구현용 동력계 등으로 구성되며, 건설기계 핵심부품 시험용으로 자유음장에 가깝도록 인위적인 음향환경을 조성 가능한 설비임. |
||
| 구성 및 기능 |
- 배기가스 배출시 형상 변형 없음
- 600°C 이상의 온도에서 2시간 이상 사용 가능 ○ 환기설비 - 자동제어, 공랭식 ○ 자동소화설비 - 청정 가스 방식 ○ 천정크레인 - 사양: 5톤 이상 - 이동가능 거리: 12m 이상 ○ 실차 음향파워 측정용 고정지그 - 실차 50톤 굴삭기 음향파워 측정 기준 ○ 기타 설비 - 전기설비 - 약전설비 - 유독가스 감지 설비 - CCTV & Monitoring system - 인터폰 및 무선 통신설비 2.부품 반무향실 (상세 성능/사양은 4. 2). 항목 참조할 것) ○ 크기 - 반무향실 유효(내부)치수 : 5.2(W) x 4.2(L) x 3.5(H) m 이상 ○ 도어 - 방음문(이중문 방식) 유효 크기(m) : 2.5(W) x 2.3(H) 이상 / Swing Hinged Type ○ 배경소음 - 기기정지시 : 16 dB(A) 이하 - 공조 시스템 가동시 : 23 dB(A) 이하 ○ 음장특성(Cut-off frequency) - 자유음장(Free Field)조건 : 100 Hz 이하 - 자유음장 조건: 100 Hz에서 ISO 3745 편차이내 만족할 것. ○ 흡음재 - 흡음율: 100 Hz에서 99% 이상 만족 ○ 항온 항습 설비 - 습도 : 55 % ± 5 % 유지 - 온도 조건 : 23 ± 3 ℃ 유지 ○ 자동소화 설비 - 청정 가스 방식 ○ 환기설비 - 자동제어, 공랭식 ○ 천정크레인 - 사양: 2톤 이상 - 이동가능 거리: 4m 이상 ○ 유압시험 시스템 - 유압시험 시스템 ○ 방진 및 정반 - 무향실 바닥과의 절연구조 - (L)4 x (W)3m 이상 - 난반사 방지용 방진커버 ○ 부품 음향파워 측정용 지그 - 부품 음향파워 측정 기준 ○ 기타 설비 - 전기설비 - 약전설비 - 유독가스 감지 설비 - CCTV & Monitoring system - 인터폰 및 무선 통신설비 |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
