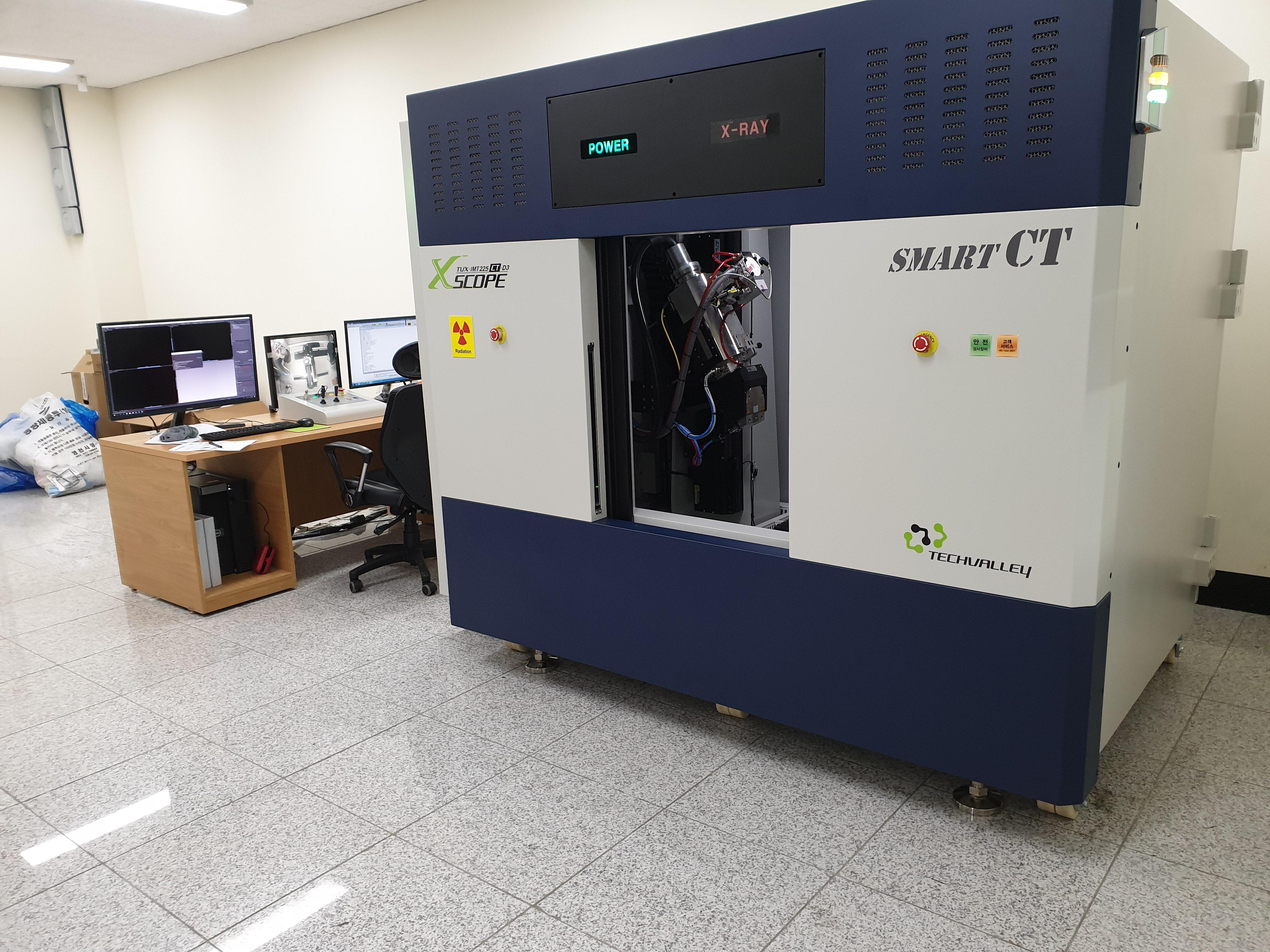

전장품 비파괴/박리 검사 시험장비
Automotive non-destructive/flaking inspection test equipment
| GBTP No. | GBREMS-07-0003 |
|---|---|
| NFEC등록번호 | NFEC-2019-08-257174 |
| I-tube등록번호 | 1907-A-0047 |
| 보유기관 | (재)경북자동차임베디드연구원 |
| 연락처 | 054-339-0032 |
장비정보
| 모델명 | TVX-IMT225CT | 제작사 | 테크밸리 |
|---|---|---|---|
| 취득일자 | 2019-07-12 | 취득금액 | 340,000,000원 |
| 표준분류 | 기계가공/시험장비 > 재료물성시험장비 > 방사선투과검사장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 영천시 명산길 97-70 경북차량용임베디드기술연구원 시스템기술센터 F1 103
 |
||
| 장비설명 | 본 장비는 전기/전자 소형부품의 미세 불량 검사와 부품이 실장된 PCB 보드 형태에서 파괴하지 않고 PCB 보드의 미세불량 및 그 위에 실장된 부품의 미세용접불량을 검사할 뿐만 아니라 금속/비금속류의 용접부위 검사 및 중소형 주조물의 내부기포, 크랙, 치수 등 불량을 비파괴 상태에서 2D 영상분석,3D CT 분석 기능을 겸용할 수 있는 시스템임 | ||
| 구성 및 기능 |
- 구성: X-ray 소스(발생시스템), 이미지 획득 시스템, 구동 System, 운용 SW 및 실시간 이미지 프로세싱, 차폐 시스템, 액세서리
- 최대 관전압 : 225kV - 스팟 사이즈 : 4um - 최대 기하배율 : 150 x - 축 이동범위 : (x*y*z) 185*250*625, (Rotate) n*360 degrees (Tilt) +/- 30degrees - 장비 중량 : 약 2,400kg - 안전규정 : IPR99 |
||
| 사용/활용예 | 시제품 및개발 제품검사, 연구개발, CAD 비교, 불량품 경향 원인 분석, 역설계 등에 활용할 예정이며, 기존에 구축된 SMT 생산 라인과 더불어 3D 프린팅과의 연계활용이 가능함 | ||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
