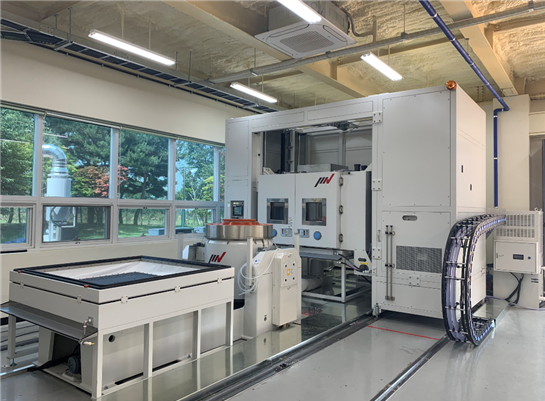

전기차 부품용 극환경 복합 가진 시험기
Electric Vehicle parts Extreme environment Vibration Tester
| GBTP No. | GBREMS-07-0002 |
|---|---|
| NFEC등록번호 | NFEC-2019-08-257351 |
| I-tube등록번호 | 1907-C-0161 |
| 보유기관 | (재)경북자동차임베디드연구원 |
| 연락처 | 054-339-0032 |
장비정보
| 모델명 | J260S/SA20HM | 제작사 | Imv Corporation |
|---|---|---|---|
| 취득일자 | 2019-07-31 | 취득금액 | 749,051,190원 |
| 표준분류 | 기계가공/시험장비 > 재료물성시험장비 > 진동내구시험장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 영천시 명산길 97-70 경북차량용임베디드기술연구원 시스템기술센터 F1 101
 |
||
| 장비설명 |
o 장비 주요 용도
- 기업에서 제조한 차량용 부품이 국제표준 시험규격에 충족하는지 여부를 시험평가 및 분석하는 용도 -국내외 기준 (ISO, ECE, 부품자기인증제도 등)에 따른 안전 관련 성능평가 -IEC 60068, ISO 16750 등의 국제 표준, JEDED 22-A110D, MIL-STD 810등의 제품 표준 절차 시험 - 부품 및 장비의 수명을 파악하기 위하여 정상적인 사용조건보다 가혹한 환경 (진동, 온도, 습도)을 적용하여 장비의 수명을 예측 - 장비평가를 위한 내구 검증 시험, 운영 검증을 위한 시험, 장비 품질을 보장하기 위한 시험 등에 활용 |
||
| 구성 및 기능 |
o 구성 : Shaker, Power Amplifier, Vibration Controller, Head Expander, 수직수평 챔버 등
o 진동 포스 : 54kN(사인, 랜덤), 196kN(충격) o Max Output : 76kVA o 테이블 크기 : 1,000 x 1,000 mm o 온도/습도 범위 : -70~180, 20~9%RH o 챔버 내부 사이즈 : 1,300 x 1,300 x 1,000 mm (WxDxH) |
||
| 사용/활용예 |
o 본 장비는 전장 부품 성능 평가를 위해 정상적인 사용조건보다 가혹한 환경 (진동, 온도, 습도)을 적용하여 부품의 수명을 예측하는 것을주목적으로 함. 전장부품 평가를 위한 내구 검증 시험, 운영 검증을 위한 시험 제품 품질을 보장하기 위한 시험 등에 활용함
o 수직 진동시험 진행과 동시에 충격 시험 기능도 포함되어야 함 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
