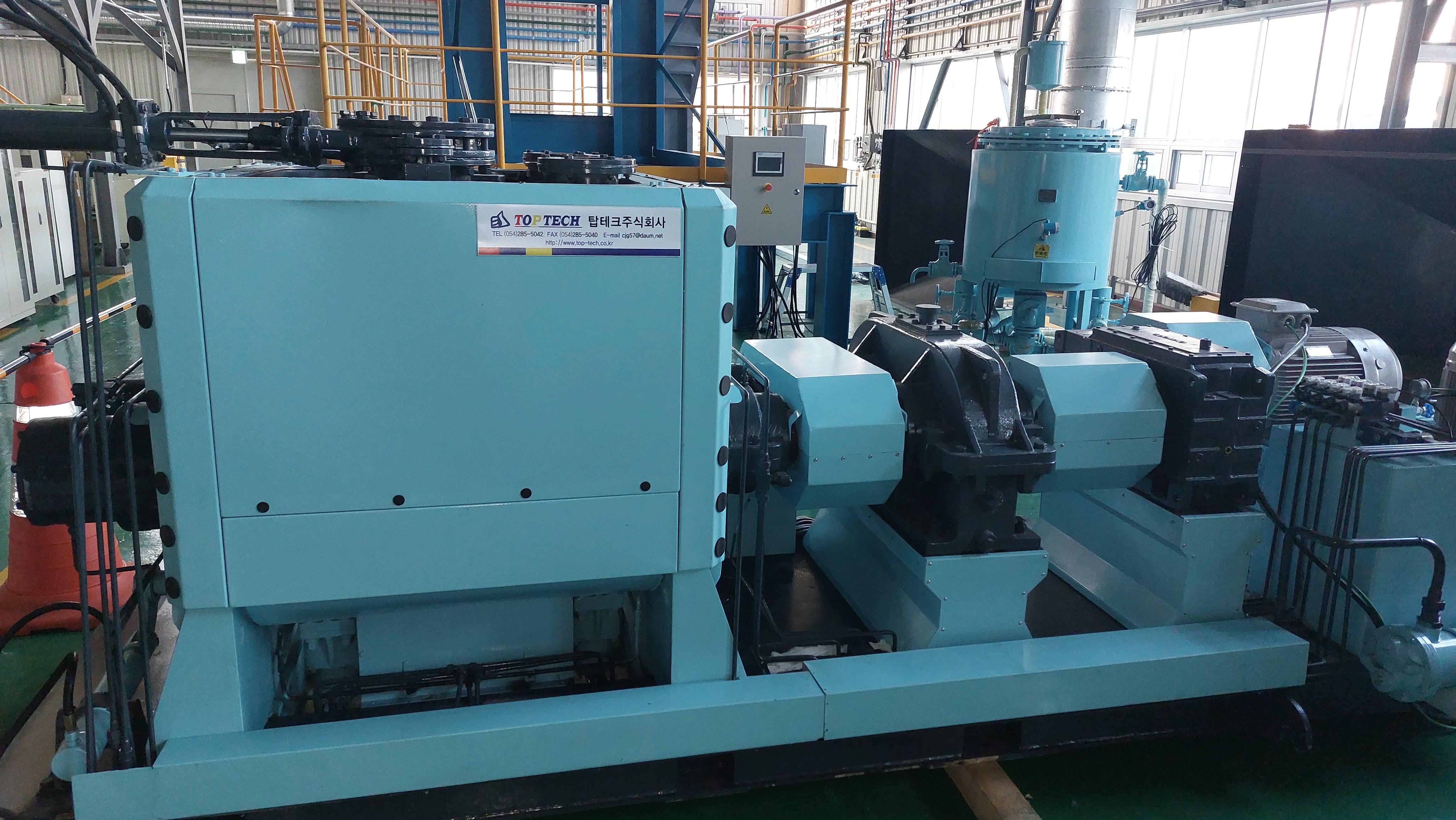

UHP급 인조흑연 전극봉 성형용 분체처리 시스템
Powder treatment system for extrusion-forming UHP grade artificial graphite electrode
| GBTP No. | GBREMS-05-0272 |
|---|---|
| NFEC등록번호 | NFEC-2022-01-275793 |
| I-tube등록번호 | 2110-B-0600 |
| 보유기관 | 포항산업과학연구원 |
| 연락처 | 054-279-6322 |
| 대표번호 | 054-279-6333 |
장비정보
| 모델명 | TPK101 | 제작사 | 탑테크㈜ |
|---|---|---|---|
| 취득일자 | 2021-10-21 | 취득금액 | 147,500,000원 |
| 표준분류 | 화합물전처리/분석장비 > > | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 67 (효자동) 산32 포항산업과학연구원 1PP동 F1층
 |
||
| 장비설명 | 침상/핏치코크스와 핏치의 혼련시스템 설비를 산업용급으로 확장, 설계된 장비로서, 전극봉 연구용으로 도입하였다. 제안된 코크스 분체처리 시스템은 핏치액화장치와 혼련믹싱장치로 구성된다. | ||
| 구성 및 기능 |
1. 핏치 액화 장치(1 set)
- High pressure mass flow controller: 핏치연화점 이상 유동 가능 0-50 L/min - Heating element: 150℃ max , 승온 5℃/min 이상, 내부 온도 균일도 ±5℃ 이하 - Dimension(반응탱크기준) : 1m(in diameter) X 1.5~1.8m in height - Line heating: 300℃ max - 정량 sensor (탱크 상단부) : 200kg Max. 측정 가능, 직경 양단 2개 필요 - 핏치 액화량 : 200kg. Max - Outlet discharge gate(밸브) : 0~50L/min 2. 핏치 액화 장치-제어부(1 set) - 실시간 정량 필요 (±10%/분) - 실시간 온도 측정 필요 (±5℃/분) - 정량/온도측정 데이터의 Display 별도 장착 3. 믹싱혼련장치-믹싱부(1 set) - 유효 탱크 내부용적 : 400L (페이스트 중량 기준 300kg/batch 이상 필요) - 믹싱 블레이드 : Sigma-type blade (２ea) Counter-rotation (양축 반대방향 회전) 회전속도 20rpm대, (배출시 혼련방향 반대로 전환, 2분내 배출) - 내열/내부식성 소재: NM360 또는 동등소재 가능 (발주자 협의 가능) - 압력(Working pressure) : 0.5MPa - 액상 핏치 Spraying 부 구비 필요 (탱크내 상부) 4. 믹싱혼련장치-승온/발열부(1 set) - 온도 Max: 190℃ 이상, 50분 이상 유지 필요 (Max. 온도의 40분내 승온 필요) - 발열체 기준 온도 Max : 280℃ 5. 믹싱혼련장치-제어부 - PID control 기반 제어부 (온도/압력 디스플레이 외. 구동 블레이드 속도/승온/보온 프로파일 관리) 6. Utilities 가) 배관(Piping) - 기본은 1/4“ SUS 사용하나 변경 가능 (발주자와 사전 협의 필요) - 고온 유체 부분은 1/4“ 인코넬 600, C-276 소재 적용가능하나 변경 가능 (발주자와 사전 협의 필요) - 제작 시 배관 크기 또는 재질 변경 시 발주자와 협의 나) 전기(Electricity) - 3선4상 220~380V, 60Hz : Three-phase four-wire system, 220~380V, 60 Hz (In compliance with Korean Industrial Standard) |
||
| 사용/활용예 |
해당 구축 장비를 이용하여, 혼련 가능 : 모재인 침상 코크스 + 바인더 핏치의 액화를 통한 혼련 수행
이를 통해 전극봉의 Cylindrical한 형상을 압출하기 이전 단계에서, 주요 물성을 확보할 수 있음. 이는 300mm 직경의 전극봉 제조를 위한 상용화 그레이드의 혼련물 제조 실험이 가능함. 만들어진 혼련물은 이후 부피밀도 및 전자현미경 분석을 통해, 그 품질을 판단할 예정임 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
