접촉각 측정기
Contact Angle System
| GBTP No. | GBREMS-18-0022 |
|---|---|
| NFEC등록번호 | NFEC-2019-09-258000 |
| I-tube등록번호 | - |
| 보유기관 | 영남대학교 산학협력단 |
| 연락처 | 053-810-1848 |
| 대표번호 | - |
장비정보
| 모델명 | OCA 20 | 제작사 | Dataphysics Instruments |
|---|---|---|---|
| 취득일자 | 2004-01-12 | 취득금액 | 38,860,311원 |
| 표준분류 | 물리적측정장비 > > | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 대학로 280 (대동) 중앙기기센터분관 영남대학교 중앙기기센터분관 F2층 210호
 |
||
| 장비설명 |

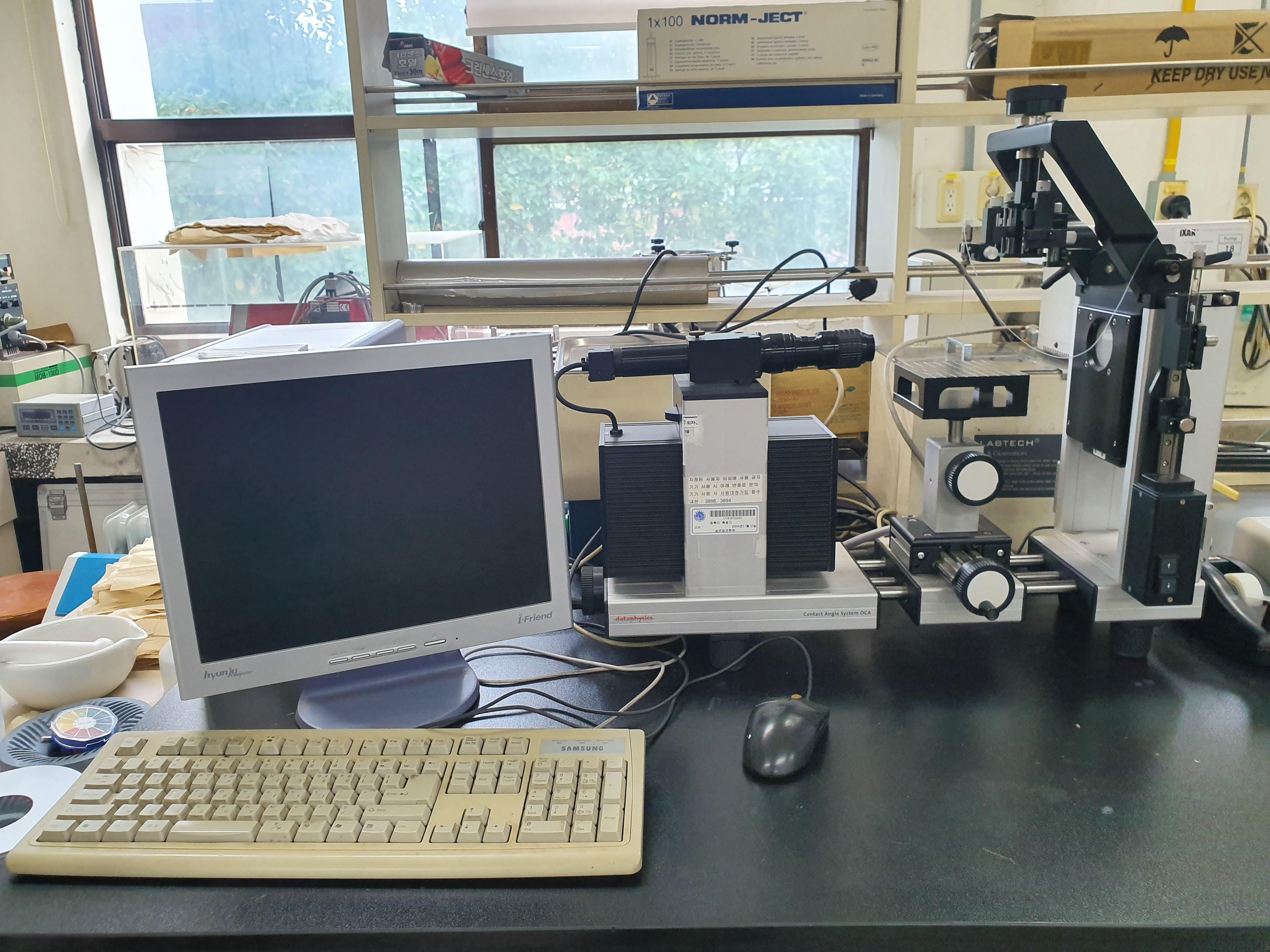

본 장비는 접촉각(contact angle) 및 낙하 형상 분석을 위한 다목적 측정장비로 피시험체의 접촉각, 표면 자유 에너지, 표면/계면 장력, 액체 교량 분석, 진동/이완에 대한 정보를 얻기위해 사용된다.
본 장비는 샘플테이블은 3축 조정이 가능하며 고성능 6배 줌 렌즈, 비디오 측정 시스템을 이용한 동영상 촬영을 제공함으로써 동적 분석 및 정밀 측정이 가능하다. |
||
| 구성 및 기능 |
-구성: 샘플테이블, 비디오카메라, LED램프, 낙하부, 제어 및 분석 PC
-접촉각: 측정범위 0~180º, 정밀도 ±0.1º＼ -표면장력: 측정범위 0.01~2000mN/m / 정밀도 ±0.01mN/m -샘플테이블: 이동 범위 X축×Y축×Z축(100mm×104mm×42mm) 샘플 최대 무게: 3.0kg -카메라: resolution 2048 × 1088 pixel with 75 frame/s. max.frame rate 2450 frames/s with 640 × 60 pixel |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
