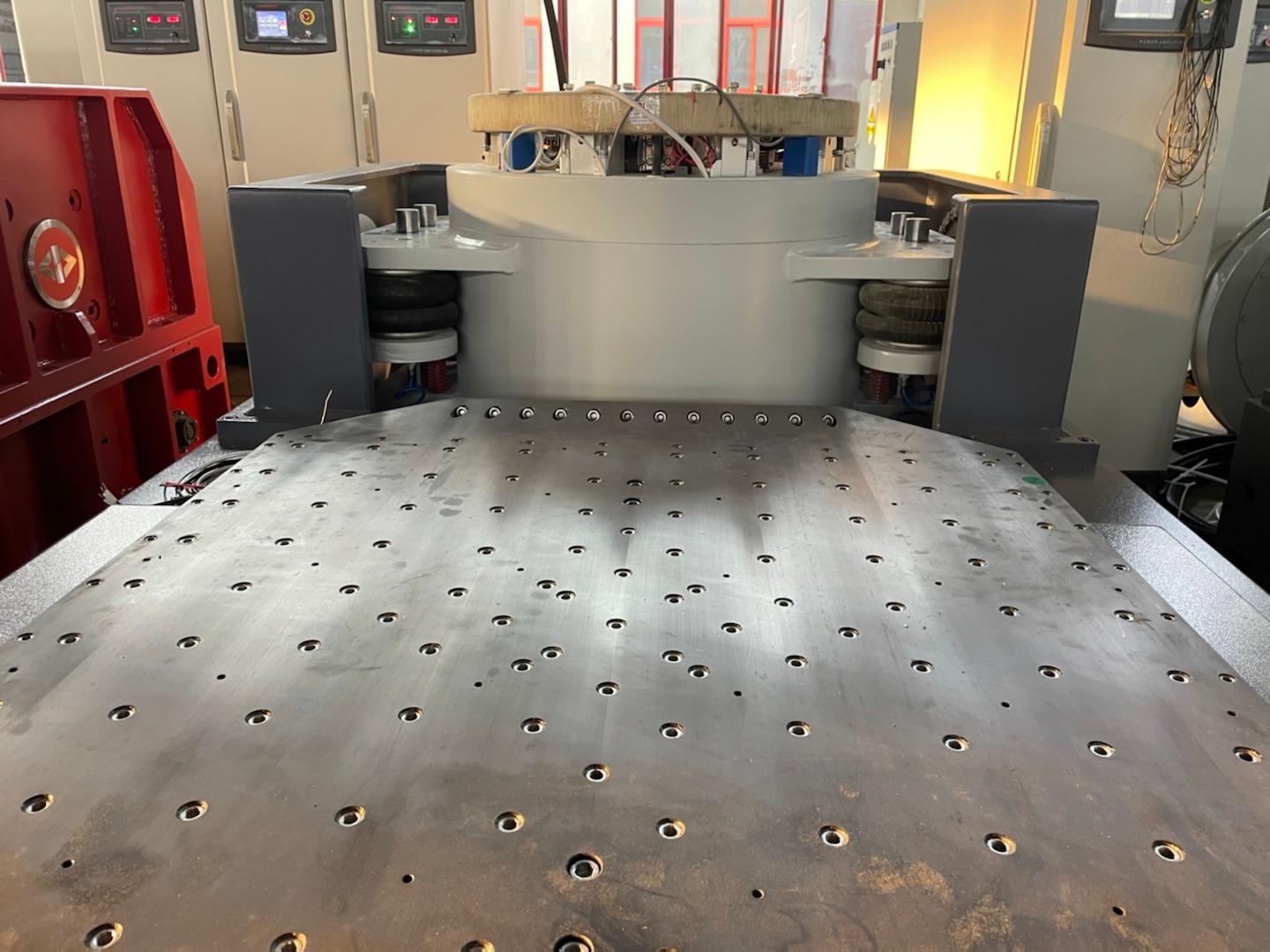

배터리 충방전연동 복합환경진동시험기
Complex Environment Vibration Test Simulation System for Battery Module
| GBTP No. | GBREMS-03-0007 |
|---|---|
| NFEC등록번호 | NFEC-2021-11-274238 |
| I-tube등록번호 | - |
| 보유기관 | 경북테크노파크 |
| 연락처 | 053-819-7072 |
| 대표번호 | 053-819-7072 |
장비정보
| 모델명 | EDS8000WLS4-445 | 제작사 | DONGLING |
|---|---|---|---|
| 취득일자 | 2021-10-28 | 취득금액 | 665,326,000원 |
| 표준분류 | 기계가공/시험장비 > 재료물성시험장비 > 특성평가시험기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 동해면 블루밸리동로 154 이차전지종합관리센터 C동 이차전지종합관리센터 F1층
 |
||
| 장비설명 |
o 전기차 배터리 모듈의 충방전 상태에서 복합 환경 진동에 대한 신뢰성 시험
- 충방전 상태에서 기계적 충격에 대한 배터리 모듈 정상 작동 평가 시험 - 충방전 상태에서 지속적인 랜덤 진동에 대한 내구 신뢰성 검증 - 고저온, 온습도 복합 환경 재현 상태에서 기계적 진동에 대한 신뢰성 검증 - 배터리 모듈의 고유 진동수 등 진동 특성 분석 o 사용 후 배터리의 기계적 충격, 진동에 대한 안전성 평가 연구 개발 시험 |
||
| 구성 및 기능 |
◦ 최대하중 (Sine force) : 8,000 kgf 이상
◦ 최대하중 (Sine force) : 8,000 kgf 이상 ◦ 최대하중 (Random force) : 8,000 kgf 이상 ◦ 최대하중 (Shock force, ½ sine, 6ms) : 20,000 kgf 이상 ◦ 주파수 범위 : 5 ~ 2,000 Hz 범위 이상 ◦ 최대 변위 : 51 mm 이상 (Continuous Sine peak-peak) ◦ 최대 적재 무게 : 600 kg 이상 ◦ 최대 속도 : 2.0 m/s 이상 ◦ 최대 가속도: : 100 g 이상 ◦ 아마추어 직경 : 445 mm 이상 ◦ 아마추어 중량 : 60 kg 이하 ◦ 아마추어 자동 중심 조절 장치 포함할 것 ◦ 아마추어에 방열판 장착할 것 ◦ 가진기 본체 자동 회전방식 일것 ◦ 냉각 방식 : 수냉식 또는 공냉식 ◦ 공진 주파수 : 2,000 Hz 이상 ◦ 마운트 홀 사이즈 : M10 또는 M12 |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
