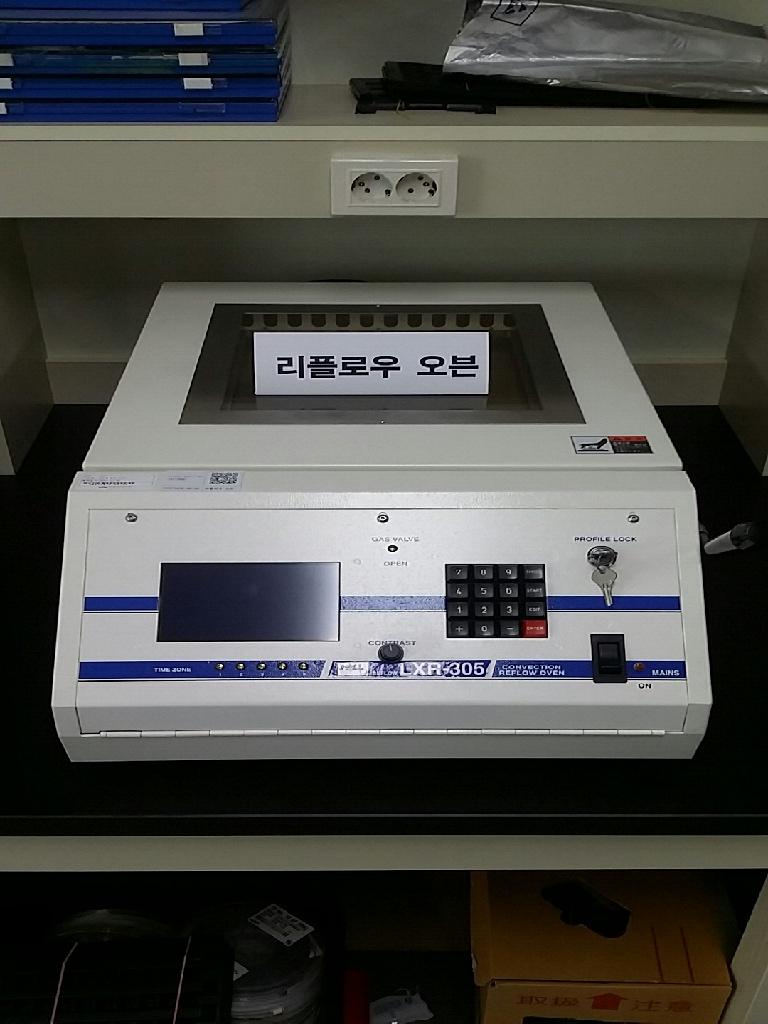

리플로우 오븐
Convection Batch Reflow Oven
| GBTP No. | GBREMS-06-0120 |
|---|---|
| NFEC등록번호 | NFEC-2007-10-017350 |
| I-tube등록번호 | - |
| 보유기관 | 한국섬유기계융합연구원 |
| 연락처 | 053-819-3169 |
장비정보
| 모델명 | LXR-305 | 제작사 | Taiyo |
|---|---|---|---|
| 취득일자 | 2007-01-29 | 취득금액 | 17,500,000원 |
| 표준분류 | 기계가공/시험장비 > 열유체장비 > 오븐 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 삼풍로 27 (삼풍동) 한국섬유기계연구원 한국섬유기계연구원 한국섬유기계연구원 F3 311
 |
||
| 장비설명 |
리플로우 오븐
특징 ㆁ Input Voltage : 220 230 240V AC(50/60Hz changeover switch) ㆁ Power Consumption : 4.8kW (2.4kW x 2) ㆁ Cooling Cycle : One stage ㆁ Temperature Setting range : 150-350℃ ㆁ Profile Memory 255 profiles ㆁ PCB Size 305 X 305 X 40mm ㆁ Glass Viewing Window Size 280 X 280mm ㆁ N2 Gas Connection Included gas pressure 0.05– 0.1MPa (0.5–1kgf/cm2) ㆁ Dimensions 510 X 780 X 270mm ㆁ Weight 43kg ㆁ Convection SMT Rework 기(Hot Air) :K-type 써모커플 2개 포함 ㆁ 하단 예열기(Hot Air Bottom Pre-heater) ㆁ Board (PCB) 홀더 ㆁ Hand-piece Holder(Z축 Placer) ㆁ XY Placer(X Y축 Placer) |
||
| 구성 및 기능 |
ㆁ Input Voltage : 220 230 240V AC(50/60Hz changeover switch)
ㆁ Power Consumption : 4.8kW (2.4kW x 2) ㆁ Cooling Cycle : One stage ㆁ Temperature Setting range : 150-350℃ ㆁ Profile Memory 255 profiles ㆁ PCB Size 305 X 305 X 40mm ㆁ Glass Viewing Window Size 280 X 280mm ㆁ N2 Gas Connection Included gas pressure 0.05– 0.1MPa (0.5–1kgf/cm2) ㆁ Dimensions 510 X 780 X 270mm ㆁ Weight 43kg ㆁ Convection SMT Rework 기(Hot Air) :K-type 써모커플 2개 포함 ㆁ 하단 예열기(Hot Air Bottom Pre-heater) ㆁ Board (PCB) 홀더 ㆁ Hand-piece Holder(Z축 Placer) ㆁ XY Placer(X Y축 Placer) |
||
| 사용/활용예 |
활용분야
ㆁ소형 리플로우 오븐으로 PCB에 IC소자를 실장 하는 장치 ㆁ Input Voltage : 220 230 240V AC(50/60Hz changeover switch) ㆁ Power Consumption : 4.8kW (2.4kW x 2) ㆁ Cooling Cycle : One stage ㆁ Temperature Setting range : 150-350℃ ㆁ Profile Memory 255 profiles ㆁ PCB Size 305 X 305 X 40mm ㆁ Glass Viewing Window Size 280 X 280mm ㆁ N2 Gas Connection Included gas pressure 0.05– 0.1MPa (0.5–1kgf/cm2) ㆁ Dimensions 510 X 780 X 270mm ㆁ Weight 43kg ㆁ Convection SMT Rework 기(Hot Air) :K-type 써모커플 2개 포함 ㆁ 하단 예열기(Hot Air Bottom Pre-heater) ㆁ Board (PCB) 홀더 ㆁ Hand-piece Holder(Z축 Placer) ㆁ XY Placer(X Y축 Placer) |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
