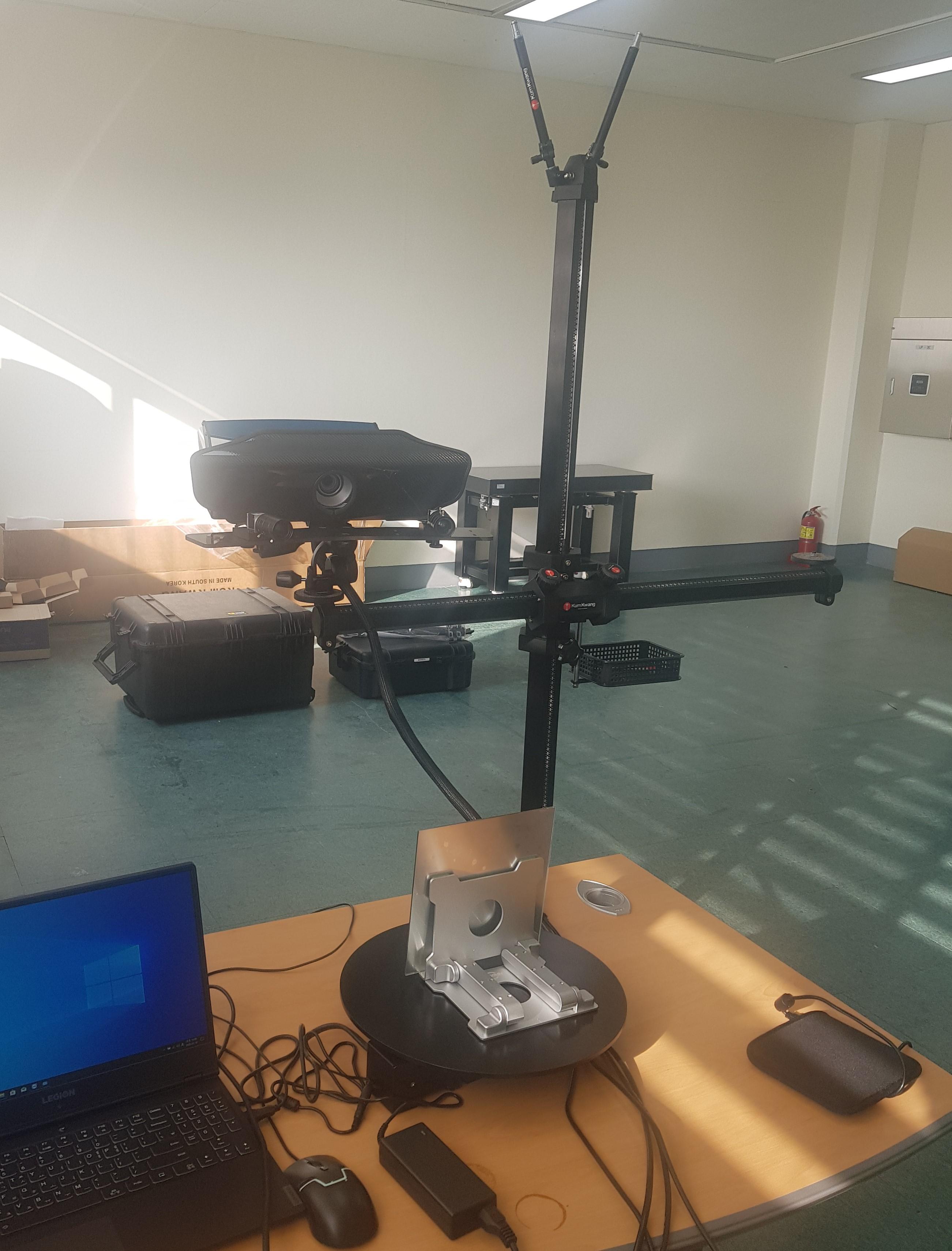

정밀 3D 스캔 시스템
High precision 3D Scan System
| GBTP No. | GBREMS-03-0033 |
|---|---|
| NFEC등록번호 | NFEC-2020-01-260400 |
| I-tube등록번호 | 2001-A-0086 |
| 보유기관 | 경북테크노파크 |
| 연락처 | 054-634-6593 |
| 대표번호 | 053-819-7072 |
장비정보
| 모델명 | HDI Advnce R5X | 제작사 | Polyga |
|---|---|---|---|
| 취득일자 | 2020-01-09 | 취득금액 | 112,640,000원 |
| 표준분류 | 광학/전자영상장비 > 카메라/영상처리장비 > 3D스캐너 | 활용용도 | 시험 |
| 장비위치 |
경상북도 영주시 풍기읍 동양대로 145 (재)경북테크노파크 경량소재융복합기술센터 B2층 202호
 |
||
| 장비설명 | 경량 부품에 개발에 있어 디자인, 설계 검증 및 구성 제품 검사까지 수행할 수 있으며, 국내 및 해외 업체 금형 제품을 역설계를 하여 제품에 대한 설계분석과 설계 데이터를 활용해 어떤 재료 및 방식의 기술로 제품의 형태를 제조했는지, 각 제품과의 차이점이 무엇인지를 파악하여 제품 개발을 기존 대비 70% 이상 개발 기간을 단축시킬 수 있어 경량 금형분야의 제품 개발에 경쟁력을 가져다 줄 수 있는 3D 시캔 시스템이다. | ||
| 구성 및 기능 |
- 스캐닝 속도 : 0.88 ~ (1면에 대한 스캔 시간)
- Accuracy : 0.025 ~ 0.05 mm / 치수정밀도 (최대 +/- 0.015 mm) - 스캔가능 크기 : Dia 10 mm ~ 1,000 mm - Resolution : Point to Point Distance : 최대 0.067 mm (with 12 mm lens) : Average Point : 490만 포인트 : Average Polygons : 1010만 폴리곤 - Export Data formats : (STL, OBJ, ASC, PLY, Other) - 운영체계 : Win 7, Win 10 (64bit) - 측정영역 : FOV 대각선 길이 200 mm(정밀도 0.025 mm), 400 mm(정밀도 0.035 mm), 600 mm(정밀도 0.05 mm) (분할 측정시 최대 2,000 mm까지 가능) - R5X 구성품(Hardware & Accessories) : Scanning Software = Flexscan3D [Dingle Lisense] : 3D Scanner - HDI Advance R5X : Machine Vision Camera : 5백만화소 = 연결방시 SUB 3.0/CCD 센서/Color : Machine Vision Camera Cable : 5m USB 3.0 : Machine Vision Lense : F : 12 mm / 1: 1.4 =5 Mp - Calibration Plate : High accuracy 7 mm Square : standard scanning volume (140 mm to 280 mm) High accuracy 15 mm Square : standard scanning volume (300 mm to 600 mm) High accuracy 25 mm Square : standard scanning volume (500 mm to 1000 mm) - 경하중용 스탠드 : Calibration 용도 및 이동스캔용 - 자동회전테이블 시스템 - FlexScan3D와 연동되어 360도 자동 스캔 : 3차원 스캐너와 연동되어 USB 2.0으로 연결 : 회전각도에 따른 유저 선택 분할 스캔 가능 : 자동 회전 Scanning과 동시에 Data Alignment 자동으로 취합가능 - 역설계 소프트웨어 + 치수검사 소프트웨어 (Geomagic Design X + Xontrol X) |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
