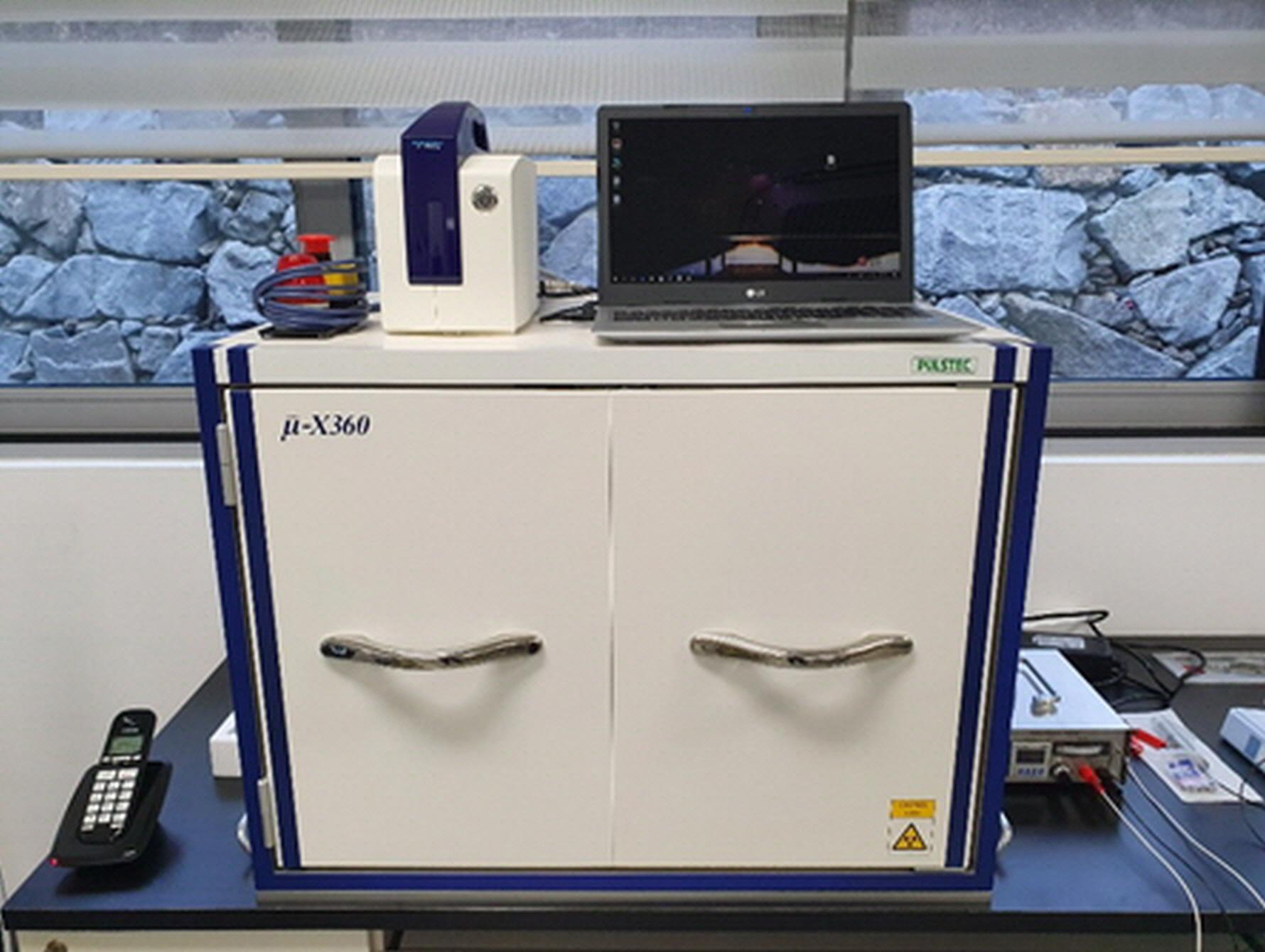

잔류응력측정기
Portable X-ray Residual Stress analyzer
| GBTP No. | GBREMS-17-0012 |
|---|---|
| NFEC등록번호 | NFEC-2020-02-261127 |
| I-tube등록번호 | 2002-A-0164 |
| 보유기관 | 한국생산기술연구원 |
| 연락처 | 054-630-0807 |
장비정보
| 모델명 | u-X360s | 제작사 | PULSTEC |
|---|---|---|---|
| 취득일자 | 2020-02-12 | 취득금액 | 214,410,558원 |
| 표준분류 | 기계가공/시험장비 > 성형/가공장비 > 달리 분류되지 않는 성형/가공장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 영주시 장수면 용주로 88-42 한국생산기술연구원 High-Tech베어링시험센터 F1층 105호
 |
||
| 장비설명 |
1. 원리
- 잔류응력측정장치는 X선 회절법(X-ray diffraction)을 이용하여 재료 표면의 조사 & 회절된 데이터를 분석하여 결정들의 격자 회절 거리를 분석하여 재료가 보유하고 있는 응력값을 산출하는 장치 - 동일원리로 입자의 크기로 경도를 확인할 수 있는 반가폭(Full width half maximum)값과 오스테나이트와 마르텐사이트의 비율을 정량화된 값으로 보여주는 잔류오스테나이트를 확인 2. 특징 1) 간단, 고속측정 · LED마커로 측정위치 확인, CCD카메라로 측시료 설치 지원 · 고정도 메커니즘 불필요. 통전후 2분후부터 측정 가능. · 페라이트기준 60초, 측정에서 데이터취득까지 가능. 2) 소형, 경량, 저전력 · 고정도 메커니즘을 사용하지 않아 공간 절약, 시간 절약. · 이동성 우수 · 현장 접근성 용이 · 계측시 전력 소비 130W / 낮은 소비전력 3) 저출력 X선 · 고감도 검출기구 탑재, 저출력 X선으로 계측 실시 · 낮은 선량으로 안전성이 탁월(30kV / 1.5mA) 4) 공냉방식의 냉각시스템으로 관리 및 이동용이. 5) 데바이링 · 2차원검출기(2D Sensor)에 의한 회절링(데바이링)으로 데이터 표시 단일입사로 500point의 측정데이터 취득(고정도) · 배향성, 조대화등 결정레벨 정보를 시각적으로 확인 |
||
| 구성 및 기능 |
1. 전원장치
1) 입력전원 : AC100V/240C, 50/60Hz 2. 센서유닛 1) X-ray tube voltage & current - less than 30kV, 10mA 2) X-ray tube target - Standard : Cr 3) X-ray incident angle - Single incident angle method(cos α method) or Plural incidnet angle method(sin2 Ψ method) 4) X-ray 냉각방식 - 강제공냉식 or 수냉식 5) 검출기 - 2D 센서 면검출 or Mos리니어센서 선검출 6) 회절각 2Theta 범위 - 125° ~ 164° or more 7) 측정항목 - 잔류응력값 - 반가폭(FWHM) - 잔류오스테나이트 3. 컨트롤 (Notebook) - 윈도우 운용 프로그램 : 윈도우 7, 10 - 프로세서 : 인텔 코어i5-5200U 이상 - 주 기억 장치 : 2 GB 이상 - 하드 디스크 장치 : SSD 500GB 이상 - 모니터 : 1024*768 이상 - USB : 2포트 이상 4. 소프트웨어 - 잔류응력측정,반가폭(FWHM),잔류오스테나이트 측정 - 내장된 레이저 마커 & CCD 카메라로 셋팅 - short cut키를 이용한 주요 파라메타값 저장 5. 옵션 1) 차폐박스 - Box : W800 x D600 x H600mm - leakage dose less than 0.1[μSv/h] 2) 각도계 - 센서 유닛의 각도를 측정 3) Z 센서유닛 고정지그 - Z축 이동범위 : 80mm 4) 센서유닛 고정용 플렉시블 암 5) 콜리메타 셋트 - 조사범위 조정 - Sizes Ø0.3~Ø5.0 |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
