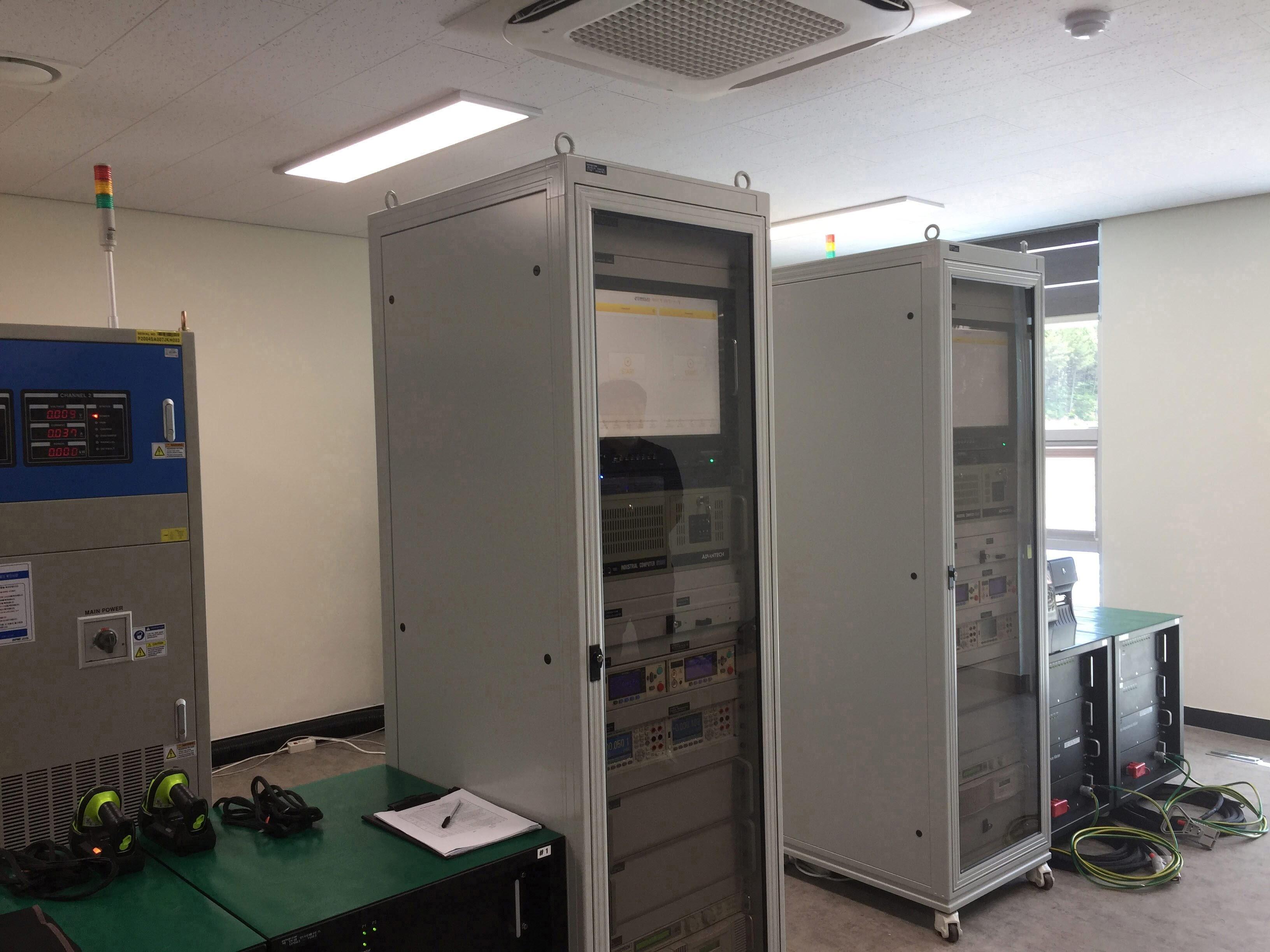

배터리 팩/모듈 성능진단 & 통합관리시스템
Battery Pack/Module Diagnosis & Data Total Management System
| GBTP No. | GBREMS-03-0026 |
|---|---|
| NFEC등록번호 | NFEC-2020-07-263519 |
| I-tube등록번호 | - |
| 보유기관 | 경북테크노파크 |
| 연락처 | 053-819-7072 |
장비정보
| 모델명 | 모델명 없음 | 제작사 | (주)피엠그로우 |
|---|---|---|---|
| 취득일자 | 2020-06-12 | 취득금액 | 1,449,000,000원 |
| 표준분류 | 전기/전자장비 > 측정시험장비 > 전지/충방전측정시험장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 동해면 블루밸리동로 154 이차전지종합관리센터 성능평가실 이차전지종합관리센터 F1층
 |
||
| 장비설명 |
o 배터리 팩/모듈 성능진단 및 통합관리시스템은 전기차의 다양한 차종별 배터리팩/모듈 단위 기능/
성능/신뢰성 검사 및 노후된 폐배터리에 대한 잔존가치 성능진단/분석 기능을 제공 - 폐배터리 입고-> 평가-> 분석-> 재사용/재활용/폐기에 대한 전주기 관리지원 - 입고된 전기자동차 배터리 팩에 대한 안전성 검사 수행 및 성능진단 o 다양한 차종별 배터리팩/모듈에 대한 다양한 성능시험, 이력관리, 정보관리, 취합된 정보의 DB 관리 및 등급분류 기능을 제공 o 팩 배터리뿐만 아니라 신규 배터리팩/모듈 단위의 다양한 기본 성능시험(용량, 출력, DC-IR, OCV 등), 수명시험, 신뢰성 평가장비로 활용 가능 o 추가적으로 차량의 운행정보 혹은 배터리 이력정보가 제공될 경우 성능진단 시스템에 반영하여 보다 빠르고 정확한 진단결과 도출이 가능 |
||
| 구성 및 기능 |
1. 배터리 팩 성능진단 시스템
◦ 배터리 팩의 시험, 검사, 진단, 공정 제어 - 안전성 검사 : 전압, 절연저항, 전해액 누출 검사 기능 - 성능 검사 : 용량, 출력, DC-IR, AC Impedance, 온도 등 측정, 분석, 진단 기능 ◦ 배터리 팩 안전성 및 잔존성능 검사진단 - 배터리 팩의 잔존 성능 : 충전상태(SOC), 용량수명(SOH), 출력수명(SOP), 균형상태(SOB) 계산 - 사용자 정의 기반 배터리 등급분류 및 출력, 저장 기능 ◦ 배터리 검사 진단 데이터 관리 - 시간, 온도, 전압, 전류, 용량, DC-IR, AC Impedance 등의 배터리 검사 진단 및 통합 운영을 위한 데이터의 수집, 전송, 저장, 출력 - 사용자 정의에 따른 데이터 분류, 조합, 저장, 이력 관리 지원 2. 배터리 팩 충방전기 - 최대 출력전력 : 300kW(150kW × 2Ch.) - 입력 전압 : 교류 380V 3상 - 채널 출력전압 : 5 ~ 500V (2Ch.) - 채널 출력전류 : 0 ~ 300A (2Ch.), 0~600A(병렬운전 모드) - 출력제어 : CC/CV/CP/PATTERN Mode, 전압/전류 제어 Limit - Pattern Mode : 100,000 points, 공정스텝 편집(고전압) : 200개 - 장비 보호 인자 설정 기능 - 전압정밀도 : 500V ±0.1% 이내(@Full Scale) - 전류정밀도 : 300A ±0.1% 이내(@Full Scale) - 전류 Ripple : Arms ±0.5% 이내(@Full Scale) - Data 파일 관리 : 검사 실행 후 측정 Data의 다양한 Report 기능 - 결과분석 기능 : 날짜별 데이터 관리, 조회, 공정진행현황, 그래프 분석 기능 3. 배터리 모듈 성능진단시스템 ◦ 배터리 모듈의 시험, 검사, 진단, 공정 제어 - 안전성 검사 : 전압, 절연저항, 전해액 누출 검사 기능 - 성능 검사 : 용량, 출력, DC-IR, AC Impedance, 온도 등 측정 분석 진단 기능 ◦ 배터리 모듈 안전성 및 잔존 성능 검사 진단 - 배터리 모듈의 잔존 성능 : 충전상태(SOC), 용량수명(SOH), 출력수명(SOP), 균형상태(SOB) 계산 - 사용자 정의 기반 배터리 등급 분류 및 출력 저장 기능 ◦ 배터리 검사 진단 데이터 관리 - 시간, 온도, 전압, 전류, 용량, DC-IR, AC Impedance 등의 배터리 검사 진단 및 통합 운영을 위한 데이터의 수집, 전송, 저장, 출력 - 사용자 정의에 따른 데이터 분류, 조합, 저장, 이력 관리 지원 4. 배터리 모듈 충방전기 - 최대 출력전력 : 60kW(30kW × 2Ch.) - 입력 전압 : 교류 380V 3상 - 채널 출력전압 : 5 ~ 100V (2Ch.) - 채널 출력전류 : 0 ~ 300A (2Ch.), 0~600A(병렬운전 모드) - 출력제어 : CC/CV/CP/PATTERN Mode, 전압/전류 제어 Limit - Pattern Mode : 100,000 points, 공정스텝 편집(고전압) : 200개 - 장비 보호 인자 설정 기능 - 전압정밀도 : 100V ±0.1% 이내(@Full Scale) - 전류정밀도 : 300A 5. 배터리 통합관리시스템 ◦ 배터리 통합관리시스템 (배터리 팩/모듈 성능진단시스템 연동) ◦ 배터리 전주기 관리 시스템 |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
