워터젯절단시스템

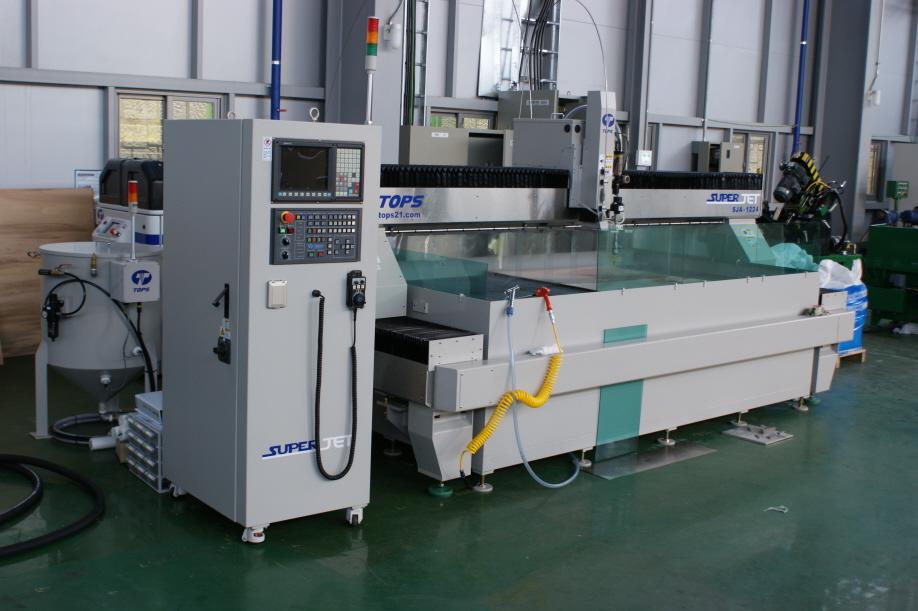

Water Jet Cutting Machine
| GBTP No. | GBREMS-04-0096 |
|---|---|
| NFEC등록번호 | NFEC-2011-02-142668 |
| I-tube등록번호 | 1005-C-0005 |
| 보유기관 | 경북테크노파크 |
| 연락처 | 054-330-8063 |
장비정보
| 모델명 | SJA-1224 | 제작사 | 티오피에스 |
|---|---|---|---|
| 취득일자 | 2010-03-24 | 취득금액 | 98,890,000원 |
| 표준분류 | 기계가공/시험장비 > 절삭장비 > 절단장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 영천시 괴연1길 24-24 (괴연동) 경북하이브리드부품연구원 (재)경북하이브리드부품연구원 시험생산동 F1층
 |
||
| 장비설명 |
국내 자전거 산업 발전을 위해 자전거 시험생산 지원을 위한 시험용 생산장비임
알루미늄 타이타늄 마그네슘 소재의 자전거 생산에 대응 하기 위한 장비임 파이프 형태와 판재 형태의 자전거 제작이 가능하도록 구성되어 있음 파이프 형태와 판형의 형태에 대응이 가능함 자동차 산업과 항공기 산업 모두에서 많이 이용되고 있는 장비임 워터젯의 압력은 저압과 고압 두가지로 조절이 간으함 AUTOCAD를 통해 얻은 데이터 그대로 절단이 가능함 CAM 데이터 생성 CAD 수정을 위한 별도의 프로그램을 지원하고 있음 절단 과정이 모니터링 되기 때문에 공정 분석이 가능함 |
||
| 구성 및 기능 |
1) Waterjet Cutting Table System
(1) 작업범위 X 축 : 1050 mm • Y 축 : 1550 mm • Z 축 : 150 mm (2) 정밀도 직선위치정밀도(LINEAR ACCURACY ) : ±0.03mm(±0.0011") / 300mm 반복위치 정밀도(REPEATABILITY) : ±0.02mm(±0.0007") (3) 최대급속이송속도 X 축 / Y축 : 15000 mm/min • Z 축 : 4000 mm/min (4) 최대가공속도 : 5000mm/min (5) 입력전원사양 : 3Φ 220V 5kW (6) Abrasive Tank (연마재 탱크) Abrasive Reserve Tank (연마재 보조탱크) Cutting Head (컷팅 헤드) 2) CNC Control System (1) 제어방식 : CNC Servo 제어방식 (2) 제어축 : XYZU(Y2) (3) 프로그램 입력 방식 : USB/LAN (4) 프로그래밍 최소설정단위 : 0.001 mm • 최대지령값 : ±99999.999 mm (5) 이송기능 절삭이송 Over Ride : 0 ~ 150% (10% at a time) 급송이송 Over Ride : 0 ~ 100% (6) 판넬 / 모니터 한글 지원 10.4 인치 Color LCD Monitor (7) 알람기능(알람리스트LCD모니터출력) NC 프로그램 이상 절단압력 이상 공급수 이상 연마재 공급 이상 Chiller 이상 (8) MPG 지원 : 수동이송 작업 용이 3) Ultra High Pressure Pump System (1) 최대 압력 : 4100bar (60000 psi) (2) 최대 유량 : 3.8ℓ/min (3) 모터 용량 : 50HP (37kW) (4) 구조 및 기능 - Axial piston pump 작동으로 유압생성 및 유압압력 /유량제어부 구성 - 압력 증압 방식 : Low-Pressure Cylinder 와 High-Pressure Cyl |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
