전자빔 자동용접 지그장치

Fixture for automatic electron beam welding

모델명	모델명 없음	제작사	씨엔아이테크
취득일자	2003-02-26	취득금액	4,500,000원
표준분류	기계가공/시험장비 > 성형/가공장비 > 용접장비	활용용도	시험
장비위치	경상북도 포항시 남구 청암로 67 (효자동) 포항산업과학연구원 본관

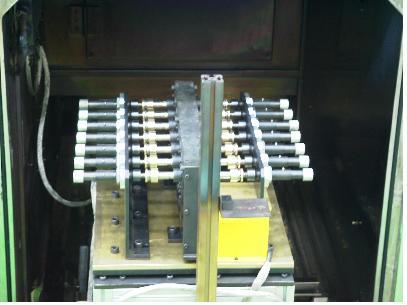

장비설명	전자빔 용접은 고진공중에서 고정밀 용접을 실시하는 용접장비로서 정밀한 지그가 필요하다. 본 장비는 다수의 정밀한 압력 센서를 높은 생산 효율로 용접하기 위하여 제작된 것으로 1회 장입으로 14개를 순차적으로 작업할 수 있도록 제작된 지그장치이다. 통상 전자빔 용접은 batch 형태로 작업을 하기 때문에 용접시마다 진공분위기를 만들고 용접이 끝나면 다시 대기압으로 진공실을 만드는 작업을 반복하여야 하기 때문에 효율이 낮은 문제가 있어 이를 해결하기 위하여 정형화된 피용접재를 일정한 위치에 오도록 고정해 줌으로서 전자빔 용접을 용이하도록 해주는 고정 장치이다. 주요사양은 다음과 같다. 용접 시편 : 13~16 dia. X 40L 속도 : 0~30 rpm Torque : 20kg 회전 진원도 : 0.02mm
구성 및 기능
사용/활용예
이용안내
유의사항

담당자에게 문의하시기 바랍니다.
