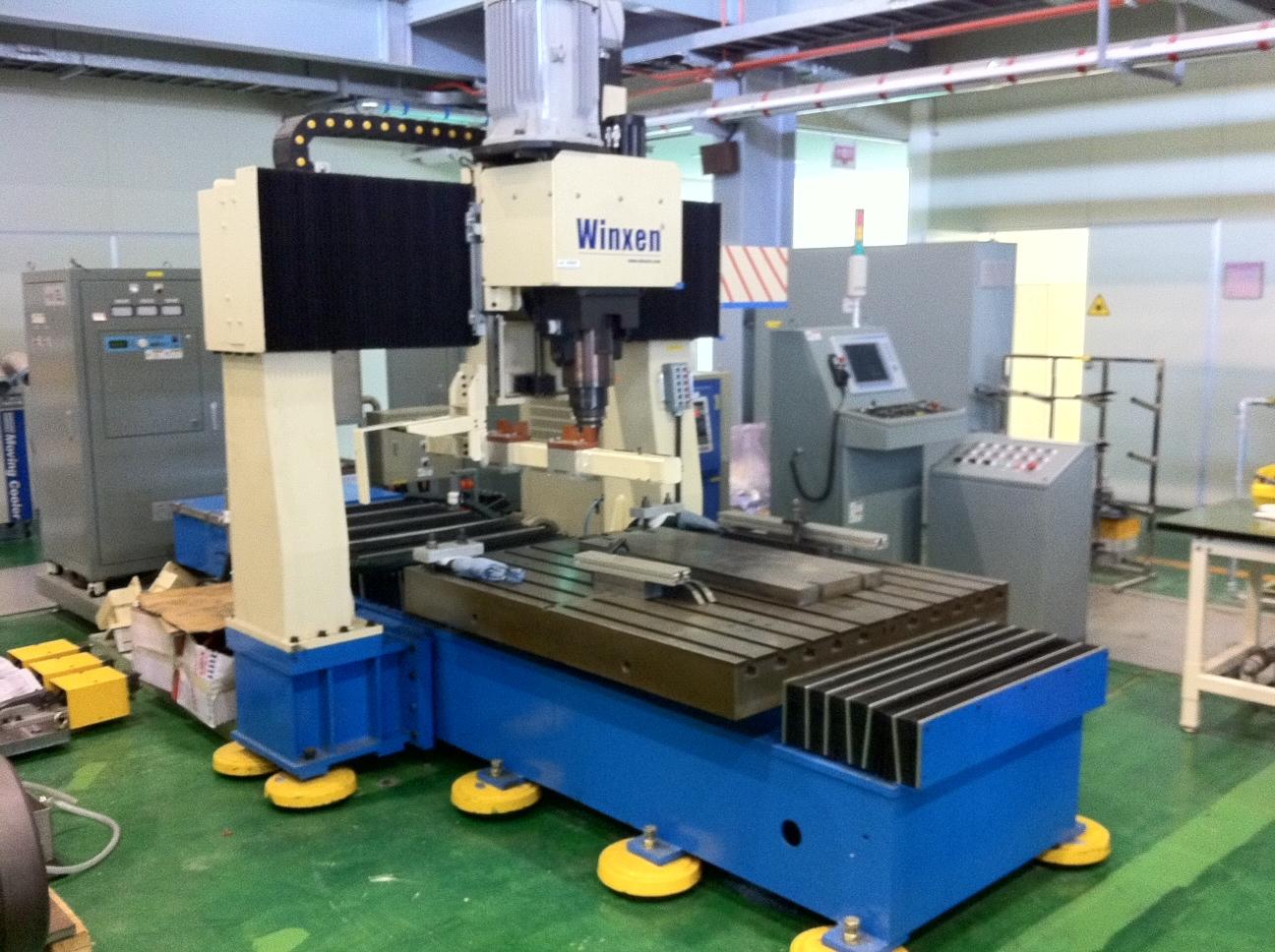

긴직선부재용 마찰교반용접기
Friction Stir Welding
| GBTP No. | GBREMS-05-0091 |
|---|---|
| NFEC등록번호 | NFEC-2011-02-143663 |
| I-tube등록번호 | 0410-Z-0086 |
| 보유기관 | 포항산업과학연구원 |
| 연락처 | - |
장비정보
| 모델명 | FSW-2000 | 제작사 | 윈젠 |
|---|---|---|---|
| 취득일자 | 2004-10-08 | 취득금액 | 39,500,000원 |
| 표준분류 | 기계가공/시험장비 > 성형/가공장비 > 용접장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 67 (효자동) 산32 포항산업과학연구원 3실험동 F1
 |
||
| 장비설명 |
본 장비는 금속 표면에 여러 가지 코팅 층을 형성해 내식성 내마모성 등을 증가 시켜
표면 개선을 목적으로 용접하고자 하는 두 재료를 한쪽은 고정시켜두고(모재라 칭함) 다른 한쪽(ROD라 칭함)을 고속으로 회전 마찰시키면서 그 접촉면에 압력을 주어 마찰열을 발생시켜 이를 이용하여 접합부의 산화물을 녹여 내려 모재에 적층시키는 마찰 자극 용접을 위한 장비 입니다. |
||
| 구성 및 기능 |
1. 모재의 제원
- SIZE : 폭 Max.1000 / 길이 Max.1500 / 두께 Min.10 ~ Max.500 - 사용 모재의 종류 : AL 합금 2. ROD의 제원 - SIZE : 직경 Min.Ø5 ~ Max.Ø30 / 길이 Max.200 - 사용 ROD의 종류 : SUS304 HIGH SPEED STEEL 3. PROCESS - SPINDLE RPM : Min.350 RPM ~ Max. 3500 RPM - UPSET 입력 : Min.500 Kgf ~ Max.3000 Kgf |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
