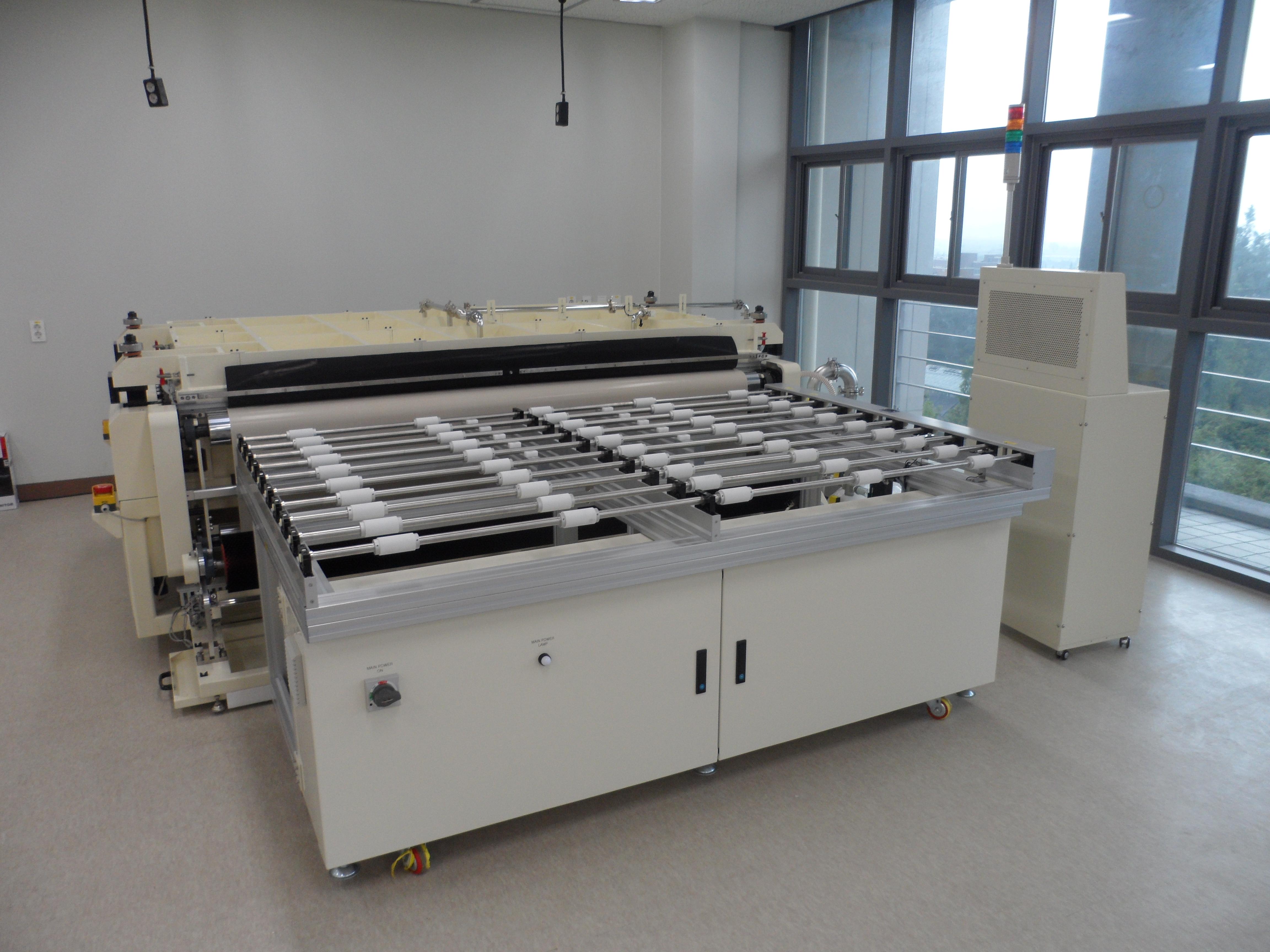

라미네이터
Laminator
| GBTP No. | GBREMS-18-0198 |
|---|---|
| NFEC등록번호 | NFEC-2011-09-148488 |
| I-tube등록번호 | - |
| 보유기관 | 영남대학교 산학협력단 |
| 연락처 | 053-810-4455 |
장비정보
| 모델명 | ZM-LM1221M-0010 | 제작사 | (주)제우스 |
|---|---|---|---|
| 취득일자 | 2011-08-16 | 취득금액 | 234,500,000원 |
| 표준분류 | 기계가공/시험장비 > 반도체장비 > 라미네이터장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 대학로 280 (대동) 214-1번지 영남대학교 CRC F4 대경태양전지지역혁신센터 장비실 (401)
 |
||
| 장비설명 | Laminator장비의 경우 모듈의 각 소재들을 고온으로 진공 압착하는 장비이다. 태양전지의 모듈에는 EVA, 강화유리, 태양전지 셀, backsheet등의 소재들이 필요로 하게 된다 이러한 소재들을 하나의 모듈의 형태로 고온의 진공상태에서 압착하는 장치이다. | ||
| 구성 및 기능 |
기본규격
모듈의 크기 : 1,000 2,000mm 모듈의 두께 : Max. 15mm Lamination Area : 1,150 2,150mm 모듈의 Loading방향 : 장축(2,000mm)방향 Loading Pass Line : <950mm 도달진공도 : 133Pa이하 온도제어 : PID제어, 온도설정범위 30℃~180℃2℃ Utility Electric Power : 3상 220V CDA : 6kg/, 20L/min, 3/8-inch PCW : 4kg/, 10L/min, 3/8-inch Exhaust : 65A FLANGE 2. 본체부 세부사양 Configration Chamber : SUS304+SS400 용접구조물 Main Frame : 사각파이프75 용접구조물 상Chamber : Open POWER CYLINDER 핫플레이트 열원 : Plate Heater Plate : Aluminium Chamber 상Chamber Size : (W)1,550x(L)2,650x(H)190mm 하Chamber Size : (W)1,550x(L)2,650x(H)125mm Material : SUS304 + SS400 O-ring : Ø14 / SILICON 다이아프램 : (W)1,700x(L)2,800x3(T)mm Main frame Size : (W)2,150x(L)3,200x(H)650mm Material : SS400 / 사각파이프75 상 Chamber Open 구동원 : POWER CYLINDER STROKE : Max. 480 mm 핫플레이트 열원 : PLATE HEATER 9 EA 제어방식 : PID 제어, 온도설정범위 : 30℃~180℃ ±2℃ 온도센서 : K Type 온도제어Zone : 9 Zone Plate Material : Aluminium Size : (W)1,250x(L)2,250x(H)20mm Lift pin Stroke : 5 mm Material : 선단부 : Peek, Shaft :SUS304 수량 |
||
| 사용/활용예 |
Tabbing 장비로 스트링 된 셀을 lay up 장비에서 각각의 재료들로 적측을 한 후 라미네이터 장비로 고온압착을 하여 모듈을 제작할 때 사용한다.
모듈의 사이즈는 미니 모듈에서 양산용 풀 모듈까지 제작이 가능하다. |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
