정보제공 : ZEUS 장비활용종합포털(www.zeus.go.kr)

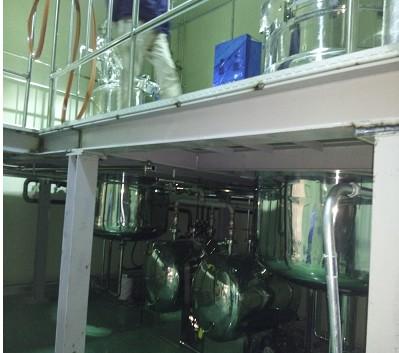

추출, 농축 시스템
Extraction & evaporation
| GBTP No. | GBREMS-11-0005 |
|---|---|
| NFEC등록번호 | NFEC-2012-03-156895 |
| I-tube등록번호 | 1203-Z-0366 |
| 보유기관 | (재)경북바이오산업연구원 |
| 연락처 | 054-850-6802 |
장비정보
| 모델명 | 모델명 없음 | 제작사 | 에이치에스테크 |
|---|---|---|---|
| 취득일자 | 2012-03-13 | 취득금액 | 230,042,008원 |
| 표준분류 | 화합물전처리/분석장비 > 분리정제장비 > 여과기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 안동시 풍산읍 산업단지길 88 1139 경북바이오벤처프라자 F1 추출농축실
 |
||
| 장비설명 |
1. 추출기 - 1500L - 1 Set
2. 추출액저장 탱크 - 1500L - 1 Set 3. 농축기 - 1500L - 1 Set 추출증류액 보관탱크 - 100L - 2 Set 4. Piping work(Cooling Tower포함) - 1 Set 5. Working Structure (향후 호모믹스탱크설치Structure 및 리프트포함)- 1 Set |
||
| 구성 및 기능 |
추출기 본체
가. Item Name : 추출기 ( 3중 자켓 가열 방식-상부 Open 형 Type ) 나. Capacity : 1500 L - Working : 2000 L - Full 다. Size : I.D 1350 × 1500mmH(T.L) 바. Material : Wet Parts - SUS 316L : Others - SUS 304 사. Surface Treatment : Shell Inside - #300 Buffing : Shell Outside - #150 Buffing 아. Design Press : Chamber - 1.8kg/㎡ : Jacket - 2.0kg/㎠ 자. Design Temp : Chamber - 130.9℃ : Jacket - 133.2℃ 차. Oper. Press : Chamber - 1.2 kg/㎠ : Jacket - 1.5 kg/㎠ 카. Oper. Temp : Chamber - 123.1℃ : Jacket - 128.5℃ 타. Construction : Main Vessel & Nozzle : Cooling Condenser Reflux Line 파. Test : X-Ray & Hydraulic : 에너지관리공단 2종검사필 하. 기타 사항 : Top Head Sealing 방식 - Air Packing Type : Top Head Locking 방식 - Sliding Arm Type : 추출물질 배출 방식 - 상부 Basket 배출 Type 2. 추출액 저장 탱크 1 set 가. Item Name : 저장 탱크 (Single Storage Vessel) 나. Capacity : 1500 L - Working : 2000 L - Full 다. Size : O.D 135 |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
