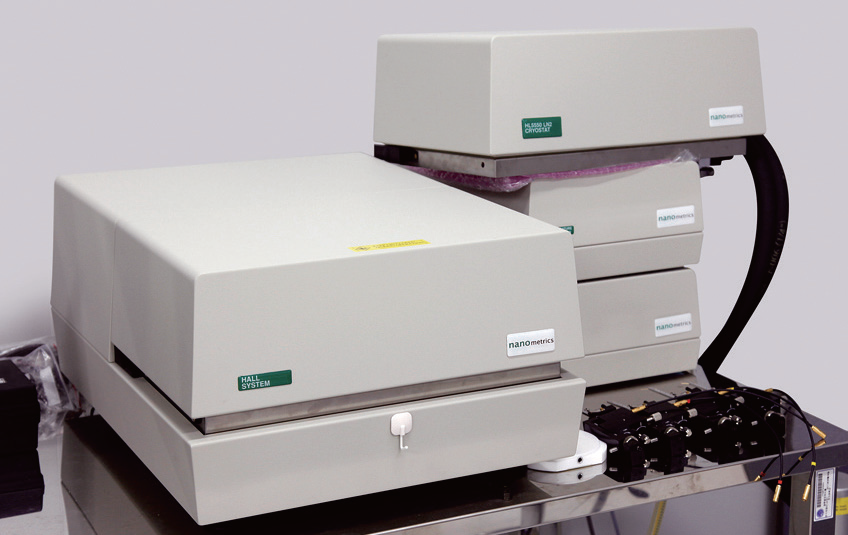

홀 효과 측정 시스템
Hall Effect Measurement System
| GBTP No. | GBREMS-18-0119 |
|---|---|
| NFEC등록번호 | NFEC-2012-08-172664 |
| I-tube등록번호 | 1205-D-0244 |
| 보유기관 | 영남대학교 산학협력단 |
| 연락처 | 053-810-2344 |
장비정보
| 모델명 | HL5500PC | 제작사 | Nanometrics |
|---|---|---|---|
| 취득일자 | 2012-06-19 | 취득금액 | 166,990,000원 |
| 표준분류 | 전기/전자장비 > 측정시험장비 > 광/LED/반도체/디스플레이측정시험장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 대학로 280 (대동) 214-1번지 영남대학교 CRC F1층 102(클린룸)
 |
||
| 장비설명 | 반도체 및 발광소자의 (Si SiGe SiC GaAs InGaAs InP GaN ITO ZnO등) 의 전기적인 특성인 N P type 구분 농도 이동도 저항률 홀계수 자기저항 등을 확인하기 위한 용도로 사용된다. | ||
| 구성 및 기능 |
1. 구성
- Measurement Head : 1 EA - Instrumentation Unit : 1 EA - Magnetic : 1 EA - Data System including LCD Monitor 2. Performance Followings are minimum to maximum measurable ranges If bidder's specification is located in these ranges the bidder with wider ranges have a privilege to get successful bid. 1) Current source - Resistivity [ Ω/⏏] : 0.1mΩ/⏏ ~ 1㏁/⏏ - Current [A] : 10nA ~ 19.9mA and 1pA ~ 10uA 2) Voltage Measure - Input Voltage Operating Range : ±6V - Current Leakage Current : 20nA per input (typical) and 40fA per input - Measurement Modes : AC(213Hz) / DC - Sample Inputs : Coaxial - Carrier Density [ cm -3 ] : 1e7 ~1e21 3) Temperature Variable[ ˚k ] Measure - Range 90K~500K - Accuracy : +-0.5K - Stability : +-0.1K - Cool-Down Time(Typical ): 5 minutes - Maximum Sample Size : 15mm X 15mm 3) Maximum Measurement size : 25mm X 25mm 4) Magnetic - Type : Permanent with filed reversal by magnet Automatic Rotation - Filed : Strength 0.32T nominal ±1% of marked value - Stability : 0.1 |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
