광발광 측정 시스템
PL Measurement System
| GBTP No. | GBREMS-18-0116 |
|---|---|
| NFEC등록번호 | NFEC-2012-10-172661 |
| I-tube등록번호 | 1206-C-0150 |
| 보유기관 | 영남대학교 산학협력단 |
| 연락처 | 053-810-3096 |
장비정보

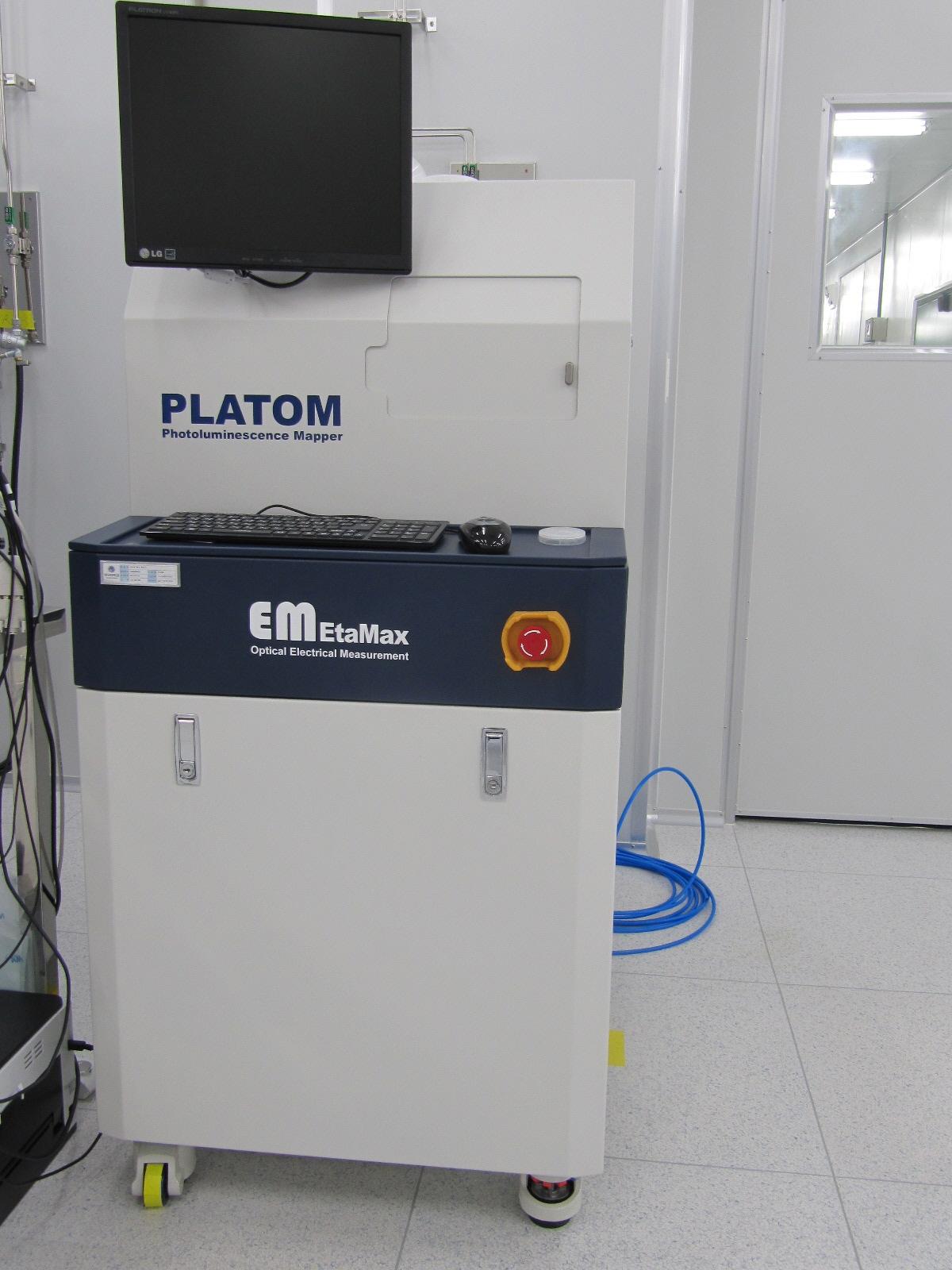

| 모델명 | PLATOM | 제작사 | 에타맥스 |
|---|---|---|---|
| 취득일자 | 2012-06-27 | 취득금액 | 143,000,000원 |
| 표준분류 | 기계가공/시험장비 > 반도체장비 > 프로브스테이션 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 대학로 280 (대동) 214-1번지 영남대학교 CRC F3층 301호
 |
||
| 장비설명 | - LED 생산 전 공정용 : PLATOM 은 automatic photoluminescence(PL) mapping system으로 LED 생산 공정의 전 공정에 해당하며 MOCVD에서 성장과정을 거친 epi-wafer를 레이져로 pumping 하여 발생되는 광 발광현상의 스펙트럼의 파형 및 두께를 분석하는 장치이며 성장된 epi-wafer의 박막 두께를 간섭 현상의 원리로 두께를 측정 하는 장치이다. | ||
| 구성 및 기능 |
General Spec. of PLATOM
- Full automatic PL mapping : PL Thickness - High sensitive Photodetector is used in PL intensity measurement to improve - Repeatability for time to time and machine to machine. - Sametime measurement of PL and thickness can give time saving - Peak wavelength tracing function - Laser Power Dependency - Three different lasers can be installed. - 2inch ~ 6inch up to 0.5mm step : Height variation for different thickness wafer with adoption of z-stage - GEM/SECS compatible |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
