고전력 71-76 GHz mmWave Rx 어댑터
71-76 GHz mmWave receiver radio head
| GBTP No. | GBREMS-20-0017 |
|---|---|
| NFEC등록번호 | NFEC-2021-01-267775 |
| I-tube등록번호 | - |
| 보유기관 | 포항공과대학교 산학협력단 |
| 연락처 | 054-279-5117 |
장비정보
| 모델명 | NI 3657 | 제작사 | National Instruments |
|---|---|---|---|
| 취득일자 | 2021-01-18 | 취득금액 | 34,705,000원 |
| 표준분류 | 전기/전자장비 > 측정시험장비 > 무선시스템측정시험장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 77 (지곡동) 산27 포항공과대학교 LG연구동 F4층 402호
 |
||
| 장비설명 |
○ NI 3657 mmWave Rx 어댑터는 현재 최초혁신실험실에서 보유중인 NI PXIe-1085 메인 섀시에 장착되어 SDR를 구성하고, 고품질의 RF 신호를 수신하는 라디오 헤드이다. 본 장비는 연구과제를 통해 제안하게 될 무선 백홀을 위한 안테나 구조 및 송수신 프리코딩/디코딩 통합 솔루션의 성능을 실제 무선 백홀 환경에서 검증할 수 있는 용도로 사용될 것이다.

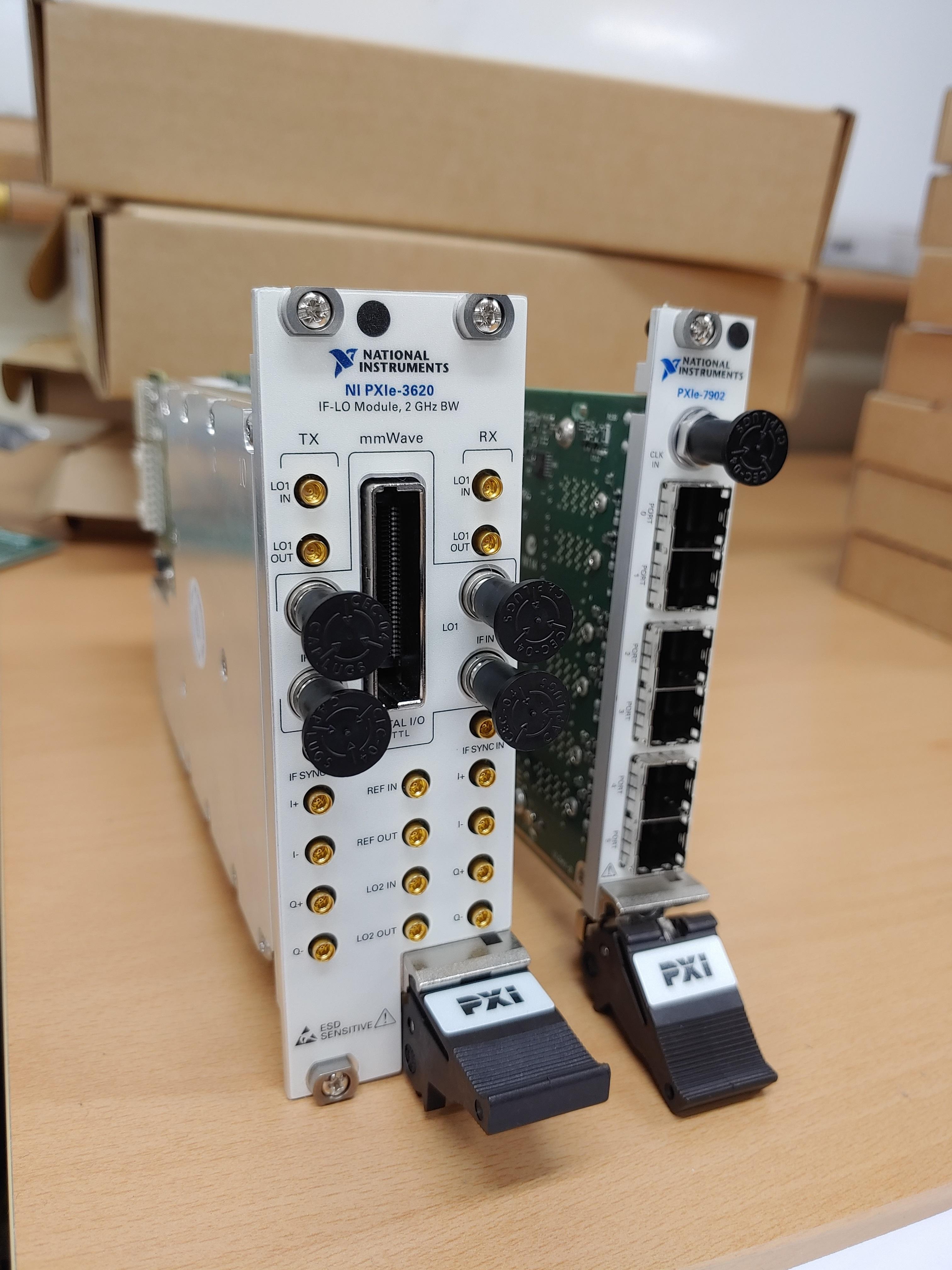

○ NI 3657 장비는 본 과제에서 함께 구매하는 PXIe-3610 DAC, PXIe-3630 ADC 및 PXIe-3620 IF 모듈과 통합되어 최대 2GHz의 광대역 고주파 신호를 이용하는 무선통신 시스템의 프로토타입을 제작할 수 있게 해준다. ○ 본 장비를 통해, 학생들에게는 기업 및 연구소에서 활발히 진행되고 있는 차세대 통신 시스템의 구현에 관한 교육을 제공하고, RF, 통신, 신호처리, 레이더 등 다양한 분야를 연구하는 교수들과 공동 사용을 추진하여 지역거점대학의 연구 역량 강화를 도모한다. |
||
| 구성 및 기능 | ○ Receiver__ - Tuning range: 71 GHz to 76 GHz__ - Instantaneous bandwidth: 2 GHz__ - Analog gain range: 55 dB__ - 1 dB gain compression: - 12 dBm__ - Noise figure: 6 dB__ - Image rejection: > 80 dB | ||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
