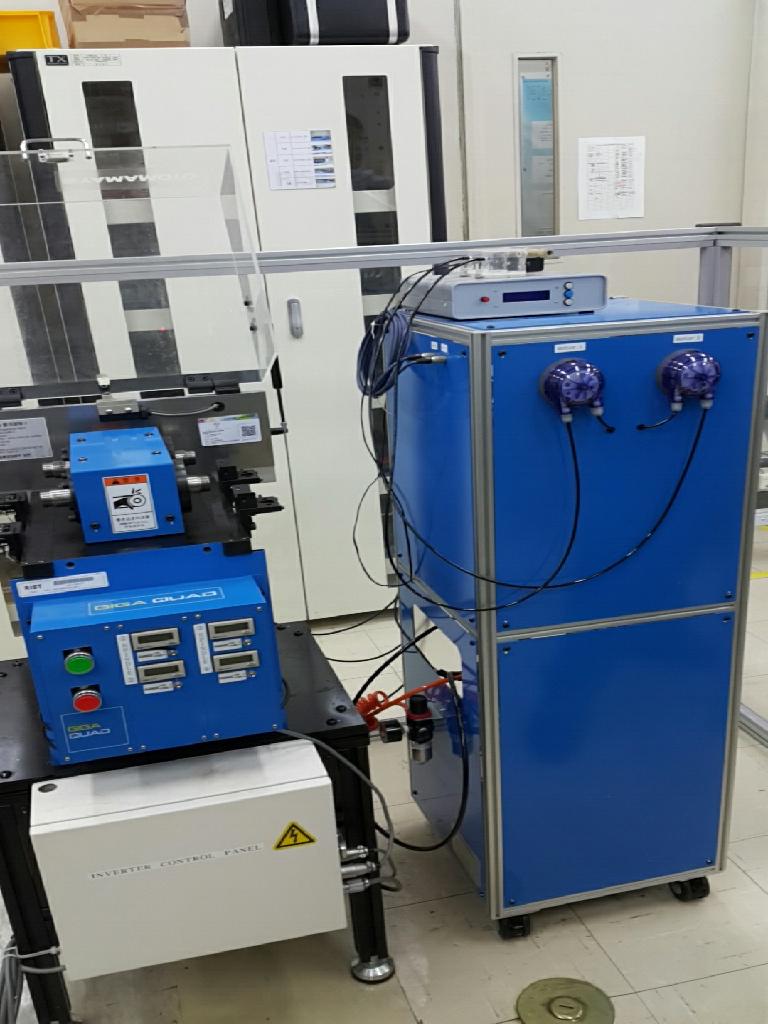

회전굽힘 피로시험기
Dual-Spindle Rotating Bending Fatigue
| GBTP No. | GBREMS-05-0054 |
|---|---|
| NFEC등록번호 | NFEC-2014-05-187878 |
| I-tube등록번호 | - |
| 보유기관 | 포항산업과학연구원 |
| 연락처 | 054-279-6584 |
| 대표번호 | 054-279-6333 |
장비정보
| 모델명 | YRB200 | 제작사 | Yamamoto Metal Technos |
|---|---|---|---|
| 취득일자 | 2012-03-06 | 취득금액 | 68,100,000원 |
| 표준분류 | 기계가공/시험장비 > > | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 67 (효자동) 산32 포항산업과학연구원 2연구동 F1 R2189
 |
||
| 장비설명 | 금속의 기본적인 굽힘 피로시험을 위해서는 RR Moore 회전굽힘 시험기를 이용하는 것이 교육적 산업적 목적으론 가장 경제적인 해결책이다. 이런 시험에 있어서 시편의 표면이 가장 큰 응력을 받기 때문에 표면 처리나 코팅의 피로 특성을 연구할 때 가장 유용하다. 이런 장비는 초창기 피로시험기 종류로서 기계적 형태의 시스템이 시편이 회전하는 동안 추를 사용하여 지속적인 굽힘 응력을 가해주게 된다. 그러면 시편의 직경이 가장 작은 부분이 각 회전시에 상부는 인장, 하부는 압축의 사인파형의 응력을 받게 된다. 디지털 카운터로 최대 99,999,999회전까지 측정할 수 있으며, 시험 속도는 최대 5,000rpm까지 조절가능하다. 일단 시편이 파단되면 시스템은 자동으로 중지하게 된다. | ||
| 구성 및 기능 |
- 회전수 : Max. 5000rpm
- 시편장착수 : 4개 회전구동모터, 적산회전계, 평형추, 추, 회전속도제어기 |
||
| 사용/활용예 | 기계나 구조물의 파괴가 대부분 피로파괴라 할 정도로 이에 대한 안정성 확보가 설계 시 매우 중요한 사항 중 하나가 된다. 특히 운동 상태에 있는 기계는 사용기간이 경과하면 재료의 강도가 저하되는데 그 저하 속도는 매우 느린 경우가 많고, 또 파괴 시점을 예측하기가 어려운 때가 대부분이다. 그리고 외형상으로는 큰 변화를 일으키지 않고 진행되는 피로파괴가 대부분이며 어느 순간 돌발적으로 파괴가 일어나 종종 큰 사고가 일어나기도 한다. 이처럼 피로 시험은 재료를 실용 기계부품이나 구조물 등에 적용 시 예상치 못한 파괴를 미연에 방지하고 부품의 수명이나 교체시기를 예측하여 궁극적으로 안전을 도모하고 물적 인적 피해를 방지키 위하여 수행된다. | ||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
