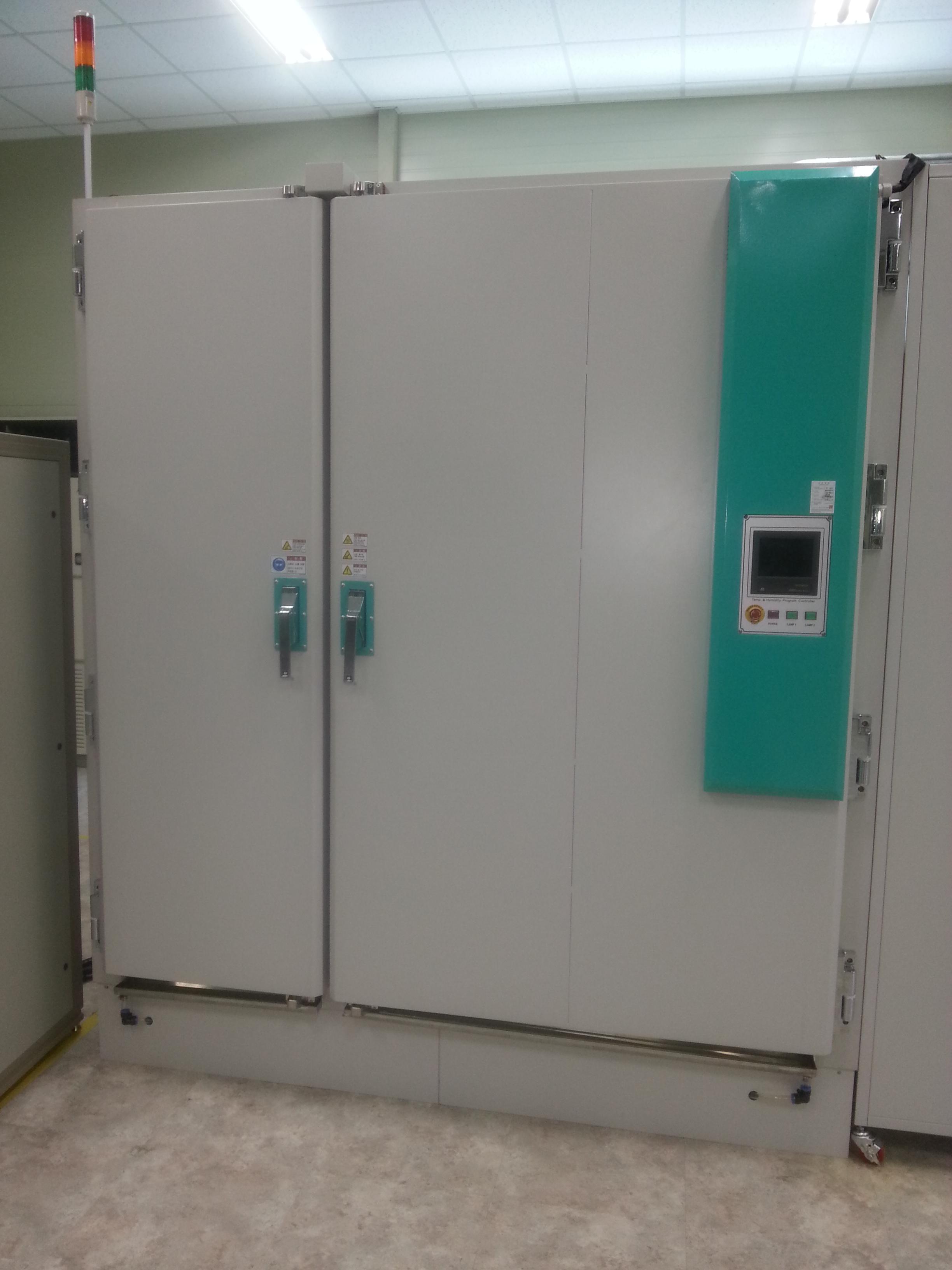

고온고습 연속결합측정기
Continuous Defect Tester at High Temperature and Humidity
| GBTP No. | GBREMS-12-0157 |
|---|---|
| NFEC등록번호 | NFEC-2014-07-190082 |
| I-tube등록번호 | 1402-C-0125 |
| 보유기관 | 구미전자정보기술원 |
| 연락처 | 053-479-2134 |
장비정보
| 모델명 | 모델명 없음 | 제작사 | 티엔이테크 |
|---|---|---|---|
| 취득일자 | 2014-02-21 | 취득금액 | 85,783,210원 |
| 표준분류 | 기계가공/시험장비 > 재료물성시험장비 > 가속수명시험기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 구미시 산동면 첨단기업1로 17 첨단기업 1로 17 구미전자정보기술원 대경권태양광테스트베드센터 F1층 105
 |
||
| 장비설명 | 온도 및 습도 조건을 변화하며 PV Module 및 부품소재의 근적외선 이미지를 주기적으로 측정하여 모듈 및 부품의 온습도에 따른 결함 및 노화를 실시간으로 모니터링 할 수 있는 장비 | ||
| 구성 및 기능 |
1. 환경 Chamber의 결함 측정용 Window는 IR(1000nm) 투과율이 98% 이상.
2. Chamber IR 투과 Window는 300mm x 300mm 크기에 4면 이상. 3. 근적외선 측정 Camera의 해상도는 가로 1280 Pixel 세로 1024 Pixel 이상. 4. 근적외선 측정 Camera는 1000nm에서 양자효율 6% 이상 5. 소프트웨어 레시피 설정을 통한 온도 및 습도 변화에 따른 주기적 근적외선 이미지 측정이 가능하며 온도 습도 측정 간격 노출시간 조절 가능 6. PV Module의 온도 변화에 따른 근적외선 이미지 측정을 통한 결함영역 증폭 획득 모드. 7. PV Module의 근적외선 밝기 분포 측정 기능 8. NIR Power Supply는 최대 105V 18A 이상. 9. 환경 Chmber는 온도 및 습도 조절이 가능한 온습도 챔버. 10. 고온 고습 테스트를 위한 IR Widow 커버. |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
