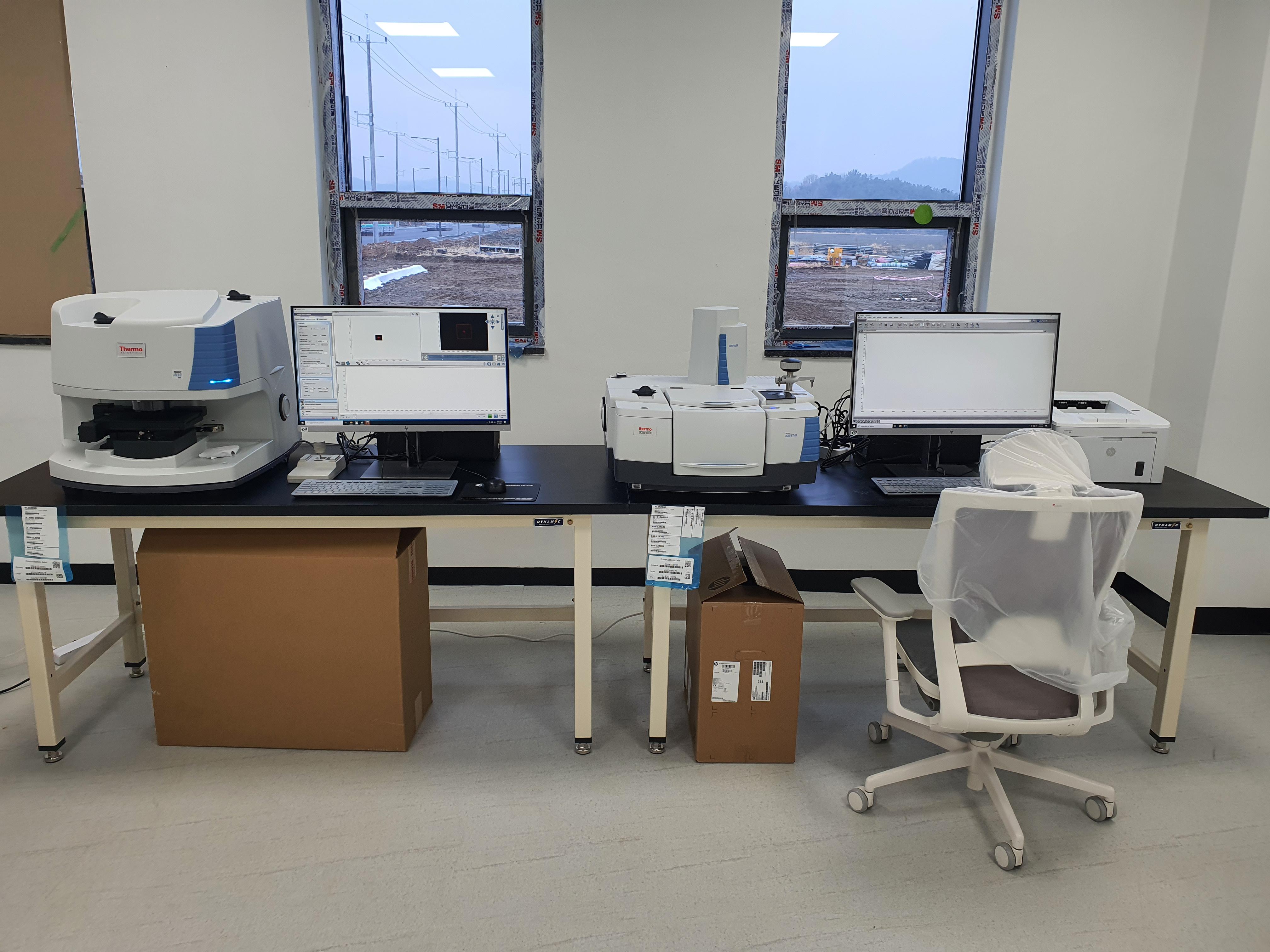

적외선이미징현미경
FT-IR Microscopy & Imaging System
| GBTP No. | GBREMS-04-0004 |
|---|---|
| NFEC등록번호 | NFEC-2021-03-268907 |
| I-tube등록번호 | 2102-A-0158 |
| 보유기관 | 경북테크노파크 |
| 연락처 | 053-850-7701 |
장비정보
| 모델명 | Nicolet iS50 | 제작사 | Thermo Fisher Scientific |
|---|---|---|---|
| 취득일자 | 2021-02-25 | 취득금액 | 386,650,000원 |
| 표준분류 | 화합물전처리/분석장비 > 분광분석장비 > 푸리에변환적외선분광기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 영천시 괴연1길 24-24 경북하이브리드부품연구원 연구동 F1층 미세구조분석실호
 |
||
| 장비설명 |
1. 이 적외선이미징현미경은 유기 화합물, 유기금속 화합물, 고분자, 웨이퍼, 세라믹, 박막, 코팅, 섬유, 의약품, 의약품 원료, 농산물 등의 표본을 분석하는 장비이다.
2. 이 적외선이미징현미경은 알고 있거나, 미지의 시료의 투과 흡수, 반사(감쇄반사) 방법을 이용하여 측정할 수 있는 장비 이다. 3. 이 적외선이미징현미경은시료의 지문영역을 분석하여 비파괴 분석, 정량분석, 정성분석 그리고 이물 분석을 하고 구조적 정보를 얻을 수 있다. 4. 이 적외선이미징현미경은 탄소섬유 소재, 접착소재, 고기능성 복합체 소재의 분광학적 특성, 큐어링속도 및 산화안정성 등의 분석연구에 사용된다. |
||
| 구성 및 기능 |
1. Main bench(Spectrometer)
1) Standard Spectral Range - Wider than 7,800~50cm-1 (MID & Far - IR) 2) Resolution : Less than 0.09 cm-1 (@ 2000cm⁻¹) 3) Wavenumber Precision : Better than 0.01 cm-1 (@ 2000cm⁻¹) 4) Signal-to-Noise : Better than 55,000 : 1 5) Detector : 3 ea(DTGS, MCT, ATR) or more 2. Imaging Microscope 1) Spectral Range with Detector - Wider than 7,800 - 450cm-1 2) Resolution : Less than 0.4 cm-1 3) Signal-to-Noise : Better than 50,000 : 1 4) 액체 질소 없이 50um 이상 크기의 시료 분석 5) 모자이크 : 35mm x 35mm 까지 한번에 가능 또는 더 나음 6) Detector : 3 ea(DLaTGS w/Kbr, MCT, 다중 포인트 초고속 맵핑) or more 3. Software 1) Instrument Control and Data Manipulation Software 2) Spectrum searching Software including 230,000 Library Spectrum 3) Spectrum Image Software 4) 대기영향 억제 - H2O & CO2 제거 기능 5) 대면적 이물분석, 이물질, 코팅 물질 자동 분석 소프트웨어 6) 대면적 이미지 분석 소프트웨어 4. Accessories 1) 다성분 분석 소프트웨어 - 검색 시료 수 : 4 ea 또는 그 이상 - 고급 데이터 관리 기능으로 전체 하드드라이브를 데이터베이스로 처리 2) 내장형 통 다이아몬드 ATR - 측정 영역 : 5,000 – 100 cm-1 - 통 다이아몬드의 ATR 크리스탈 3) 고온 승온 측정용 통 다이아몬드 ATR - 통 다이아몬드 크리스탈리며, 300도까지 승온 가능하여야 함. - 장비의 소프트웨어 상에서 실시간으로 측정이 가능하여야 함. 4) 자외선 경화 측정 모듈 시스템 - Fiber 타입의 자외선 램프로 구성관 10도의 입사각을 가진 투과 측정 방식 - Spot 타입의 자외선 LED 경화 램프 5) 시료 섹션 시스템 - 모드 : 반자동 지능형 섹션 타입 - 기능 : 절편, 트리밍, 빠른 전진, 빠른 후진, 자동 변환 기능. - 표본 리트렉션 기능 : 0 ~ 50㎛ - 최대 장착 크기 : 70mm x 70mm - 이송 속도 : 1500~3500μm/s 5. Data Analysis System 1) Desktop PC 2) 27“ LED monitor |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
