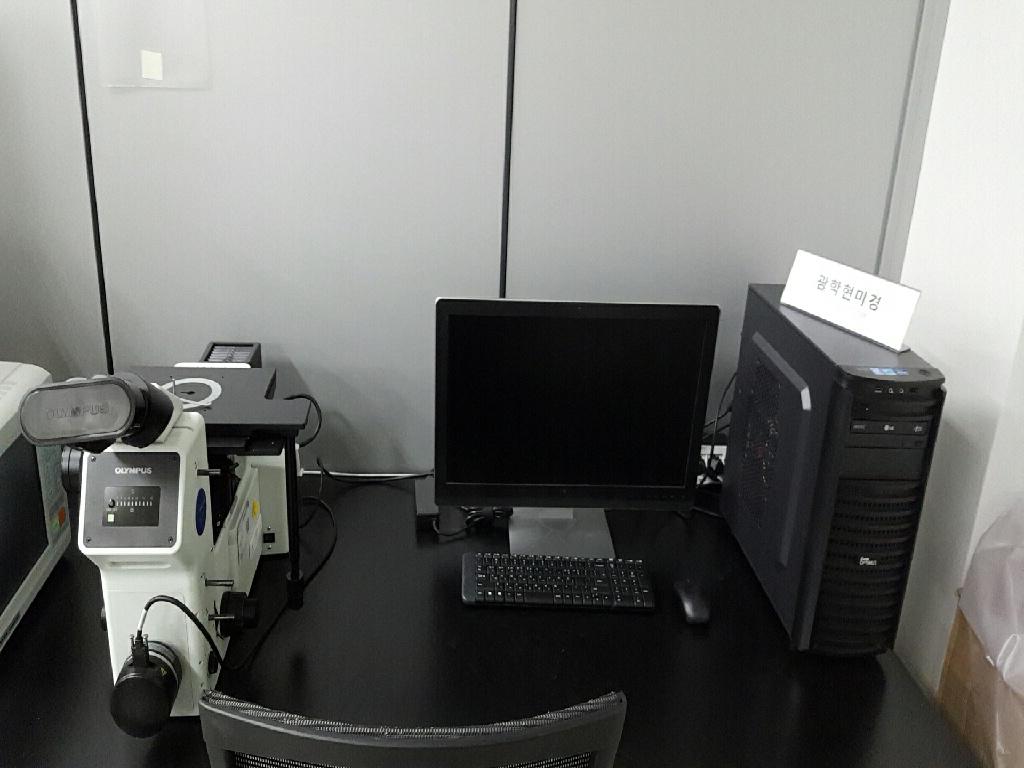

광학현미경
Optical microscope
| GBTP No. | GBREMS-17-0141 |
|---|---|
| NFEC등록번호 | NFEC-2014-10-191858 |
| I-tube등록번호 | 1409-A-0126 |
| 보유기관 | 한국생산기술연구원 |
| 연락처 | 053-607-1125 |
장비정보
| 모델명 | GX71 | 제작사 | Olympus |
|---|---|---|---|
| 취득일자 | 2014-09-16 | 취득금액 | 106,930,000원 |
| 표준분류 | 광학/전자영상장비 > 현미경 > 광학현미경 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 하양읍 하양로 13-13 지하1층 106호 한국생산기술연구원 최요한관 B1 106
 |
||
| 장비설명 | * 이미지분석 소프트웨어를 사용하여 각종 분석이 손쉽게 가능 : 주철분석(구상화율, 페라이트-펄라이트 분율), 금속입도분석, 상분율, 파티클분석, 코팅두께분석. 비금속개재물, 차트 비교 등 기타 측정이 가능 - 상분율 분석 : 대상물 면적, 면적 %, 개수 분석 - 파티클 분석 : 파티클과 대상물 자동 분석 - 레이어 두께 측정 : 싱글 또는 멀티 레이어 두께 측정 - 금속 조직 입도 분석 (Intercept 방식) : ASTM E112, GB/T 6394, GOST 5639, ISO 643, DIN 50601, JIS G0551, JIS G0552 규격 지원 - 금속 조직 입도 분석 (Planimetric 방식) : ASTM E112, GB/T 6394, GOST 5639, ISO 643, DIN 50601, JIS G0551, JIS G0552 규격 지원 - 비금속 개재물 분석 : ASTM E45 Method A, DIN 50602 Method M, ISO 4967 Method A, GB/T 10561 Method A, JIS G0555 Method A, UNI 3244 Method M - 주철 분석 : 구상화율, Form, 분포도 분석 - 차트 비교 : 표준 차트와 비교 분석 : ISO 643:03, DIN 50602, ISO 945 규격 지원 - 거리, 각도, 사각형, 원, 타원, 다각형 측정 - 통계 및 데이터 엑셀 전송 | ||
| 구성 및 기능 | 1) 명시야, 암시야, DIC, 간이편광 관찰 가능 2) 메인 바디 - UIS2 광학계 (무한보정광학계) - 1X~2X 줌 렌즈 내장 - Mirror Cube Turret. - 포커싱 : 수동, 조동 & 미동 동축 핸들, Stroke 9mm - 출력포트 : 프론트 포트 비디오 시스템 3) 경통 - 쌍안 경통 - 동공거리(interpupillary distance 瞳孔間距離) : 48mm~75mm or more - 필드 넘버(F.N) : 26.5 4) 리볼빙 노즈피스 - 암시야 렌즈 용 리볼빙 노즈피스 - DIC 필터 슬롯 내장. 5) 스테이지 - 사각형 스테이지 : 260 x 210mm or more - 이동거리 : 50 x 50mm or more 6) 조명장치 - 광원 : 12V 100W 할로겐 - 필드 및 조리개 조절 가능 7) 10X Super Wide Field(F.N.26.5 이상) 접안렌즈로 육안 관찰 가능 - Super Wide Field 10배 접안 렌즈 - 필드 넘버(F.N) : 26.5mm or more 8) 2.5X, 5X, 10X, 20X, 50X, 100X BF/DF 대물렌즈 포함 - 2.5배 대물렌즈 (N.A. 0.08, W.D. 10.7mm) or more - 5배 대물렌즈 (N.A. 0.15, W.D. 12mm) or more - 10배 대물렌즈 (N.A. 0.25, W.D. 6.5mm) or more - 20배 대물렌즈 (N.A. 0.4, W.D. 3.0mm) or more - 50배 대물렌즈 (N.A. 0.75, W.D. 1.0mm) or more - 100배 대물렌즈 (N.A. 0.9, W.D. 1.0mm) or more 9) 필터 - Light Balance Filter - Neutral Density Filter 6% - Neutral Density Filter 25% - Interference contrast filter, 직경 25mm - Diffusion filter, 직경 25mm - Nomarski Differential Interference contra | ||
| 사용/활용예 |
- 건설기계 및 부품 소재 등의 균열, 부식, 파괴, 표면불량 등을 관찰 - 건설기계 부품의 미세조직 관찰, 결정입도, 흑연구상화율, 탈탄깊이, 침탄깊이 측정에 사용 - 건설기계？부품 관련 국내 기업 및 경산소재 건설기계？부품 특화단지내 입주대상 기업들을 대상으로한 제작 검사에 활용 - 건설기계？부품 기업의 애로 기술 지원 및 기술 교육에 활용 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
