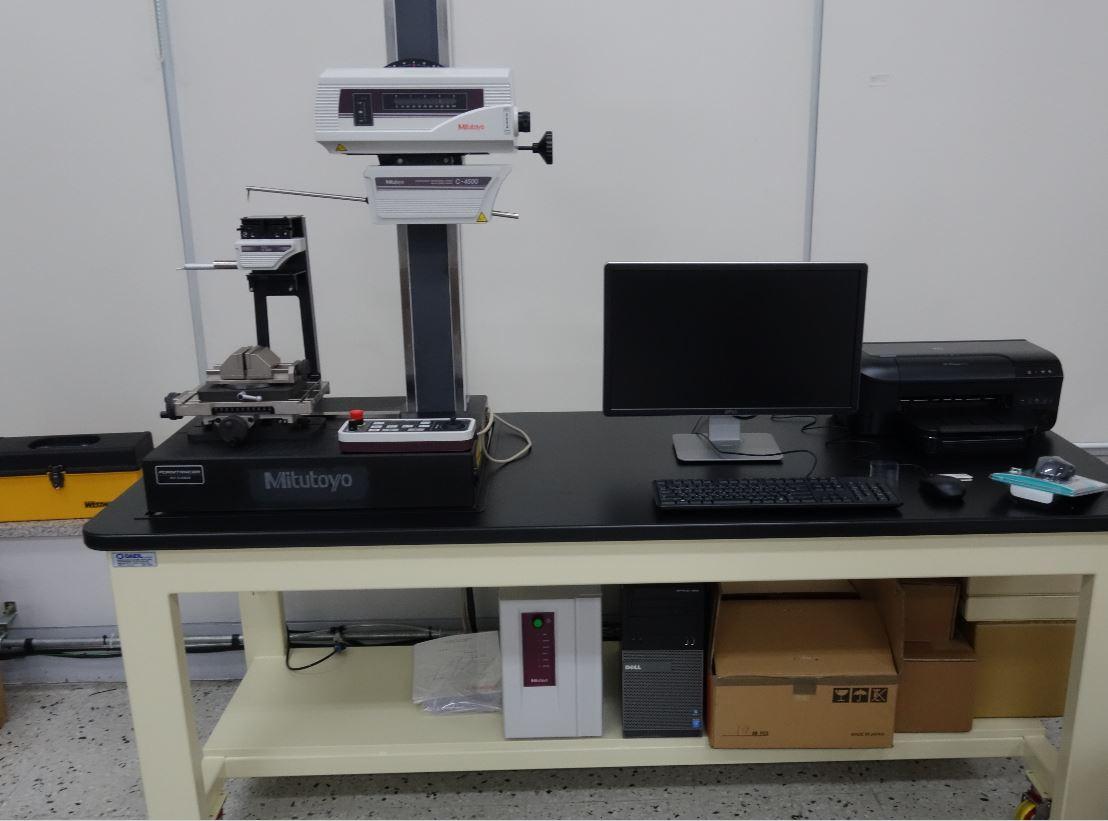

형상공차측정기
Surftest & Contour Measuring Instrument
| GBTP No. | GBREMS-17-0139 |
|---|---|
| NFEC등록번호 | NFEC-2014-11-192873 |
| I-tube등록번호 | 1409-F-0127 |
| 보유기관 | 한국생산기술연구원 |
| 연락처 | 053-607-1126 |
장비정보
| 모델명 | SV-C4500H4 | 제작사 | Mitutoyo |
|---|---|---|---|
| 취득일자 | 2014-09-02 | 취득금액 | 79,030,000원 |
| 표준분류 | 물리적측정장비 > 길이/위치측정장비 > 위치측정장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 하양읍 하양로 13-13 지하1층 106호 한국생산기술연구원 최요한관 F1 106
 |
||
| 장비설명 |
* 표면 조도와 형상 윤곽의 측정을 가능하게 하는 고정도의 CNC 표면 조도 / 형상 측정기이다.
* 각 축은 최대 200mm/s의 최대 구동 속도를 갖는다. 이는 고속 위치 결정을 가능하게 하여 다수 프로파일 / 다수 측정물 측정작업의 처리량을 크게 늘릴 수 있다. * α축이 있는 모델에서는, 드라이브 유닛을 파워틸팅하여, 경사면에 대한 연속 측정이 가능하다. * Y축 테이블 모델에서는 Y축 방향에서 위치 결정을 하여 복수 측정물에 대한 측정 범위를 확대할 수 있다. * SV-C4000 시리즈의 윤곽 드라이브 유닛에는 Z1 축에서 탁월한 좁은 / 넓은 범위 정확도와 분해능을 제공하는 레이저 홀로 게이지 검출기가 장착되어 있다. * X 및 Y축 방향에서 2축 동시 제어로 경사면 측정이 가능하다. * 윤곽 검출기를 조도 검출기와 교체시 검출기 자체만 교환하면 된다. (케이블 교환 불필요) * 검출기 유닛에 충돌 방지 안전 장치를 장착하여, 본체가 측정물 또는 지그와 충돌하는 경우, 검출기 유닛이 자동으로 정지하도록 한다. * 사용이 편리한 원격 리모트 박스가 있어, 두 개의 조이스틱을 이용해 필요한 축을 선택하고 선택된 축으로 자유롭게 이동 할 수 있다. 현재 선택 된 축은 키 상부의 아이콘을 통해 쉽게 확인할 수 있다. * 데이터 처리 / 분석 부분과의 통신은 USB를 통해 이루어진다. |
||
| 구성 및 기능 |
<표면 조도 측정시>
1. 측정범위 : X축100mm,Z축800㎛이상 2. 조도측정유니트 : 차동변위센서이상 3. 검출기분해능 : 0.01㎛(800㎛),0.001㎛(80㎛),0.0001㎛(8㎛)이하 4. 검출기측정압 : 0.75mN이하 5. 스타일러스반경 : 각도 60R2㎛ 6. X축진직도 : (0.05+0.0001L)㎛이하 7. 측정방향 : Forword <형상 측정시> 1. 측정범위 : X축100mm,Z축60mm이상 2. 진직도 : X축0.8um/100mm이하 3. 측정유니트 : X축:세퍼레이트형리니어스케일 Z축:원호스케일 Z2축:ABS스케일 4. 측정정밀도 : X축:+/-(0.8+0.01L)um-1.05um/25mm1.8um/100mm이하 Z1축:+/-(0.8+ㅣ2Hl/100)um-Fullrange2um이하 5. 최소눈금 : X축:0.05um이하 Z축:0.02um이하 Z2축:1um이하 6. 측정방향 : Forward/Backward 7. 측정면방향 : 상,하면양면측정가능 8. 측정가능각도 : 상승시77,하강시83이상 9. 측정압력 : 10~50mN(소프트웨어에의한전환가능) 10. 컬럼작동거리(전동) : 500mm이상 11. 컬럼 각도조절 범위 : +/-45이상 12. X축 드라이브유니트 & 측정속도 : 측정속도:0.02-5mm/s(7단계)이상 이동속도: 0-80mm/s이상 13. 상하컬럼 이동속도 : 0-80mm/s 14. 크기(WxDxH) & 중량 : 본체:765x482x1166mm&140Kg 전장부:221x344x490mm&14Kg 조이스틱:248x102x62.2mm&0.9Kg 15. 신호출력 : USB 16. 사용온도&전원 : 15℃-25℃&AC100-240V |
||
| 사용/활용예 |
* 실린더 내부 표면조도 측정
* 정밀가공면의 표면조도 측정 * 베어링, 나사산 등의 형상공차측정 * 각종 미세 형상 측정 - 건설기계 핵심 부품의 조도측정을 통해 가공성 검증 - 조도데이터와 설계도면과의 비교를 통한 품질검수 - 핵심부품의 가공성 검증 및 형상측정을 통한 경쟁력 강화 - 인근 및 관련 중소？중견기업을 대상으로 도입장비를 활용하여 건설기계 완성차, 핵심 부품 품질평가 및 형상데이터를 통해 부품의 최적설계 개선안 제시 - 차세대 건설기계？부품 특화단지 사업의 중소, 중견기업 품질고도화 사업에 활용 - 건설기계 완성차 및 핵심 부품의 품질검수를 통한 제품의 품질 신뢰성 인증 - 공개 가능한 범위 내에서 표준과 인증 자료를 종합정보시스템에 제공하고 기업서비스를 수행 - 인공지능 기술이 적용된 120Ton급 전지형 (All Terrain)크레인의 붐 실린더 및 밸브류의 형상데이터 취득 및 조도측정에 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
