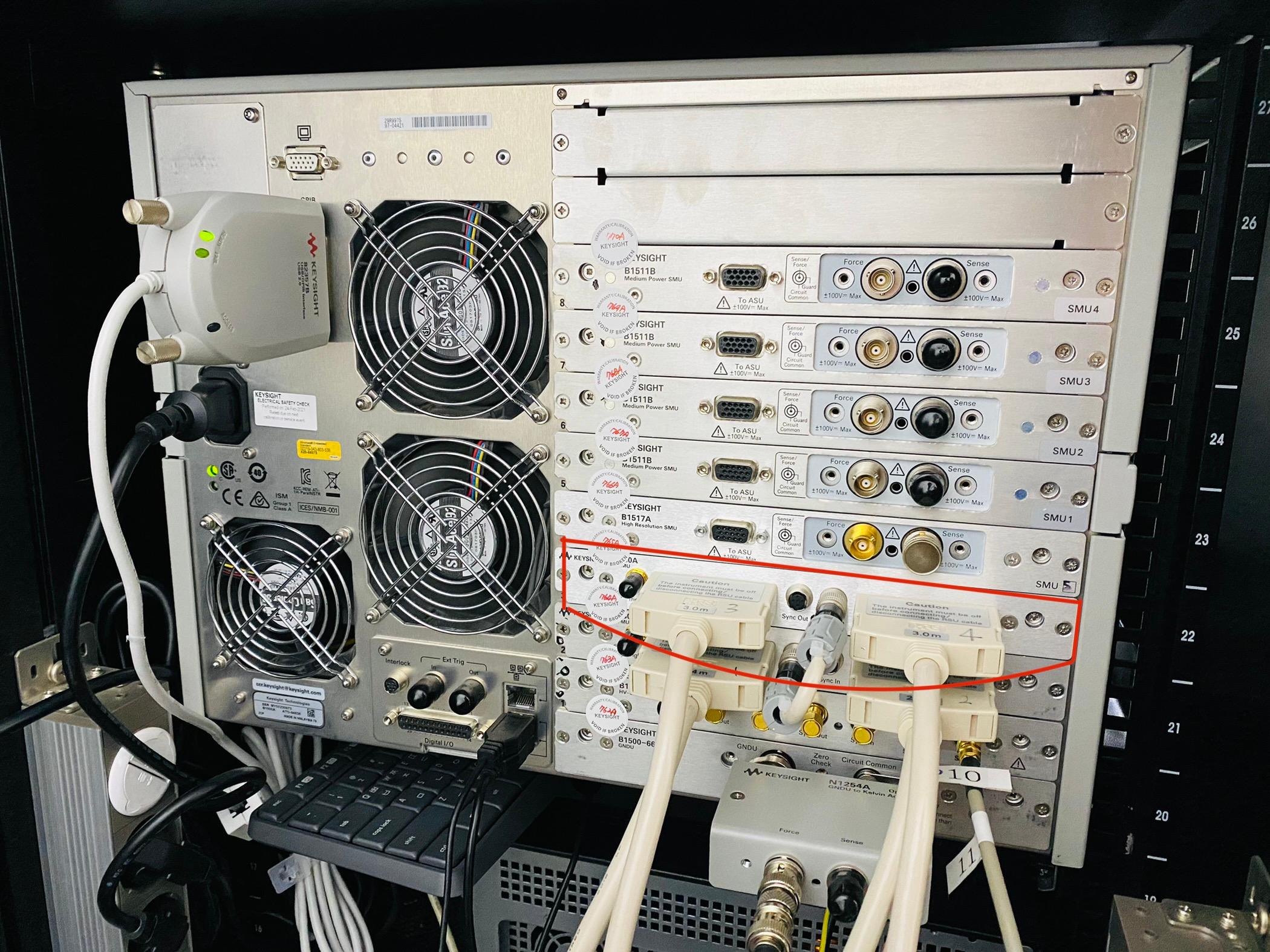

2개의 RSU가 포함된 B1530A 파형/생성/고속 측정 유닛 (WGFMU) 모듈
B1530A Waveform generator/fast measurement unit (WGFMU) module with two RSUs
| GBTP No. | GBREMS-20-0012 |
|---|---|
| NFEC등록번호 | NFEC-2021-03-268999 |
| I-tube등록번호 | - |
| 보유기관 | 포항공과대학교 산학협력단 |
| 연락처 | 054-279-5585 |
장비정보
| 모델명 | B1500AU-30 | 제작사 | Keysight Technologies |
|---|---|---|---|
| 취득일자 | 2021-02-23 | 취득금액 | 40,290,800원 |
| 표준분류 | 전기/전자장비 > 측정시험장비 > 광/LED/반도체/디스플레이측정시험장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 77 (지곡동) 산27 포항공과대학교 LG연구동 F2층 206호
 |
||
| 장비설명 |
반도체 소자 분석기 (semiconductor analyzer) 고속 측정
- 3D NAND Flash 셀의 전류-전압 개형을 고속 source/measurement 기술을 통해 로드 라인 효과 없이 펄스형/과도형 측정을 통해 얻음 |
||
| 구성 및 기능 |
WGFMU 유닛의 측정 전압 파형 사양
- 최대 전압 출력 (Maximum output): ±10V - 최소 시간 해상도 (Minimum timing resolution): 10ns - 최소 펄스폭/펄스 기간 (Minimum pulse width/pulse period): 50ns/100ns - 샘플링 비율 (Sampling rate): 200MSa/s - 측정 간격 (Interval between measurement points): 10 ns ~ 1s - 측정 평균 계산 시간 (Averaging per a measurement point): 10ns ~ 20ms (10ns resolution) - 임의 선형 파형 생성 (Arbitrary linear waveform generation, ALWG) 지원 - 이중 채널 출력 (Dual channel outputs): 1 유닛당 2 channels |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
