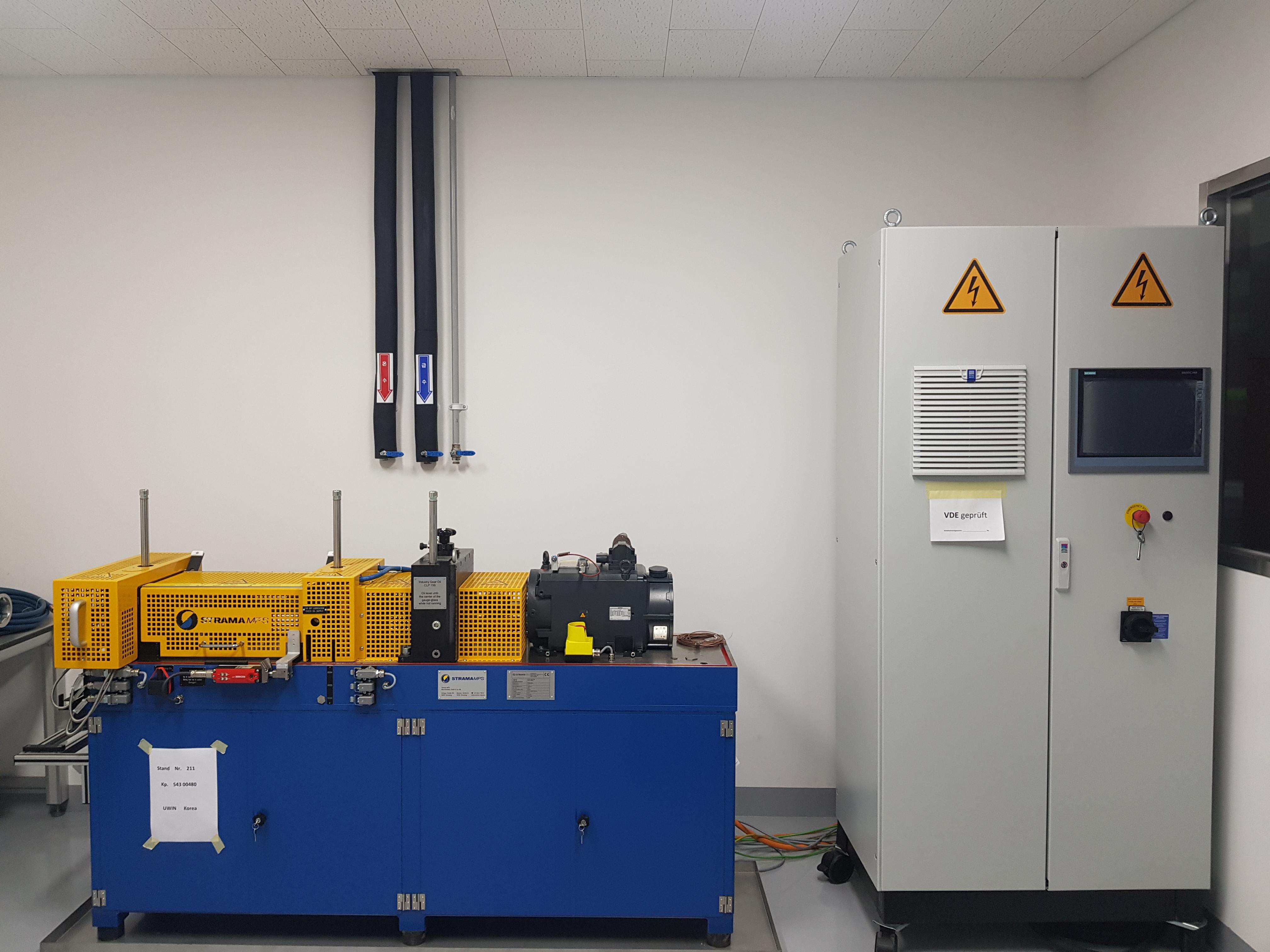

FZG 회전체 내구시험기
FZG Rotational Durability Tester
| GBTP No. | GBREMS-17-0005 |
|---|---|
| NFEC등록번호 | NFEC-2021-03-269111 |
| I-tube등록번호 | 2101-F-0206 |
| 보유기관 | 한국생산기술연구원 |
| 연락처 | 053-580-0155 |
장비정보
| 모델명 | FZG Test Rig | 제작사 | Strama |
|---|---|---|---|
| 취득일자 | 2021-01-05 | 취득금액 | 666,979,100원 |
| 표준분류 | 물리적측정장비 > 힘/토크/압력/진공측정장비 > 부하시험기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 영주시 장수면 용주로 88-42 한국생산기술연구원 하이테크베어링시시험평가센터 F1층 101호
 |
||
| 장비설명 | 윤활유에 따른 베어링의 마찰 내구성을 평가하기 위한 장비로, 한 쌍의 기어가 맞물려 구동되는 조건(회전속도, 토크, 유온 등)에 따라 베어링의 표면에 발생되는 마찰, 마모 상태를 측정하여 윤활유의 금속표면보호 (Pitting, Scuffing, Scoring 등) 성능의 평가를 통해 엔진유, 변속기유, 기어유 개발 및 품질문제의 원인 분석에 활용 | ||
| 구성 및 기능 |
1) 회전 하중 조건
- 하중 단계: 1-14 단계 - 하중 범위: 3.3Nm – 714.2Nm 2) 회전 구동부 - 2축 foursquare 구조 (Center distance: 91.5mm) - 회전 속도: 100rpm – 3000rpm (1rpm 단위 제어 가능) - 회전 방향: 양방향 회전 가능 - Special test gear 장착 시 5rpm 정도의 저속 회전 가능 3) 회전체 윤활 - 윤활유 온도 범위: 25 – 120℃ (1℃ 단위 제어 가능) - 구동 기어와 시험기어의 개별적 윤활 방식 4) 컨트롤 유닛 - LCD 컬러 디스플레이를 탑재한 Siemens 컨트롤 시스템 - 회전속도, 회전하중, 온도의 제어 및 그래프 표시 - 시험 변수 저장 |
||
| 사용/활용예 |
1) Contact-free 회전 하중 센싱 기술 탑재
2) 회전체 파손 감지 및 중단, 시험시간 제어 3) 가능한 시험표준 ISO 14635-1/2/3, FVA No.243, DIN 51354 ASTM D 5182, CEC L-07-A-96, DGMK 575 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
