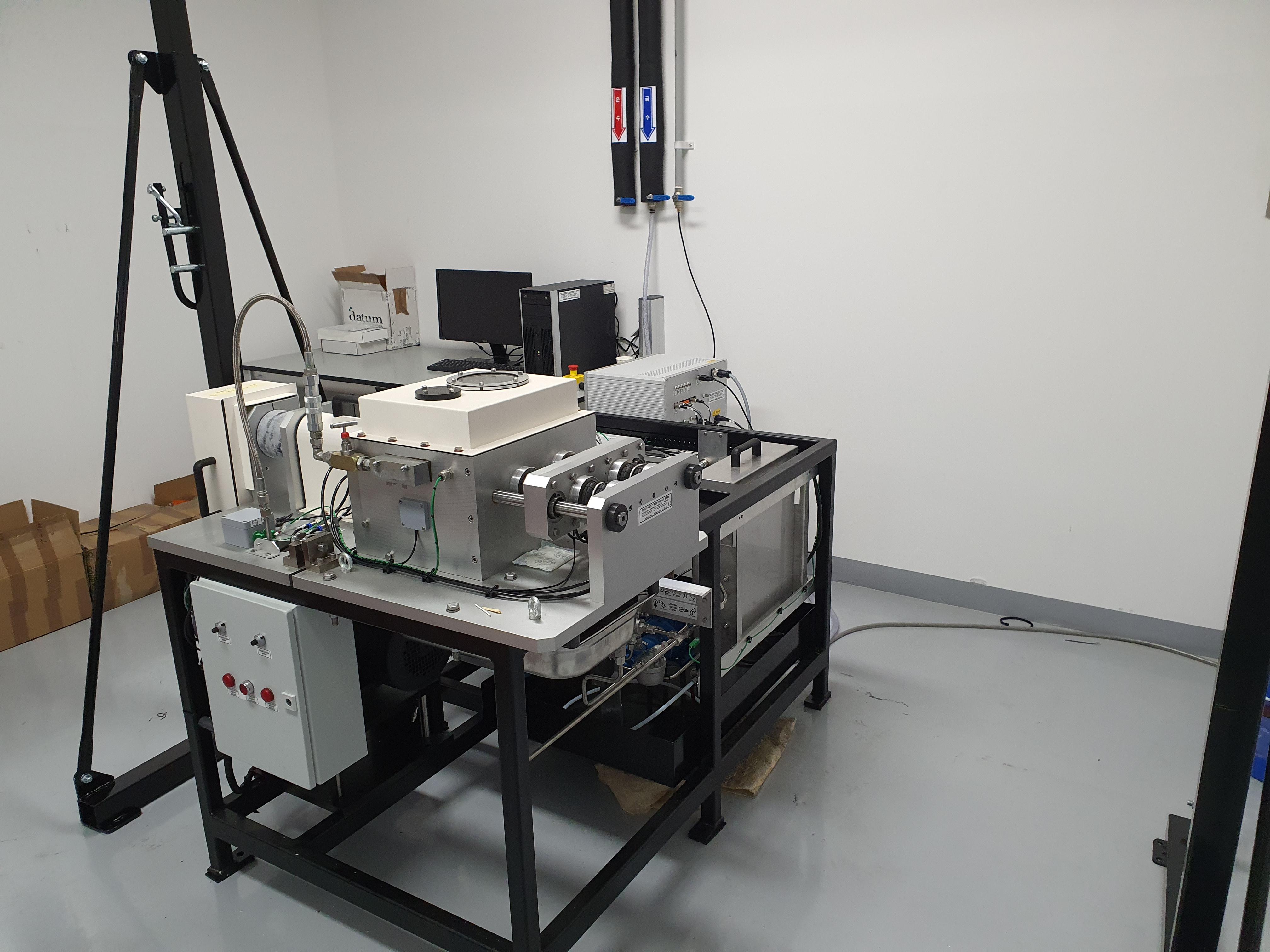

축하중 고속 내구 시험기
Axial load high speed Bearing Durability Test System
| GBTP No. | GBREMS-17-0004 |
|---|---|
| NFEC등록번호 | NFEC-2021-03-269117 |
| I-tube등록번호 | 2101-F-0208 |
| 보유기관 | 한국생산기술연구원 |
| 연락처 | 053-580-0155 |
| 대표번호 | 041-589-8114 |
장비정보
| 모델명 | RCF88 | 제작사 | Phoenix Tribology |
|---|---|---|---|
| 취득일자 | 2021-01-15 | 취득금액 | 375,856,747원 |
| 표준분류 | 물리적측정장비 > 힘/토크/압력/진공측정장비 > 부하시험기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 영주시 장수면 용주로 88-42 한국생산기술연구원 하이테크베어링시시험평가센터 F1층 101호
 |
||
| 장비설명 |
베어링의 축 방향 내구 시험을 하는 장비로, Axial 방향으로 하중 (최대 22kN)을 적용 시킨 후, 고속으로 회전 마찰을 일으켜, 베어링의 고속 구름접촉피로수명/마찰손실율/내마모 내구 특성을 시험 분석하는 장비 이다.
두 개의 깊은 홀 볼 베어링의 경우 양방향 하중을 적용하여 전기자동차 제동 발진등과 관련된 베어링의 실질적인 하중 모사가 가능하고, 앵귤러 접촉 베어링의 경우, 한 방향 하중을 적용 할 수 있다. 중소형 베어링의 고속회전 내구시험을 할 수 있는 장비로, 국내 베어링 제조 업체와 그리스 윤활유 제조업체, 자동차, 전기자동차 관련 업체에서 사용하여 사용자의 제품의 품질 개선을 시험분석 할 수 있는 장비 이다. |
||
| 구성 및 기능 |
Detailed Specifications ;
1. Load Type : Axial Load(Bi-Directional and Uni-Directional) 2. Test Units ; Max 5 Head 3. Speed: 1,050 ~15,000rpm 4. Radial: - 5. Axial: 22kN 6. Bearing Dimensions(mm) : d 15~30, D 40~72, B <30 7. Torque Transducer Range: 50 Nm 8. Maximum Lubricant Supply Rate: 6.8 l/min 9. Maximum Lubricant Supply Temperature: Ambient to 150°C 10.Change-over Filters: 3 micron 11.SBR Sensor 12.Wearaser Collet Plastic Chuck 13.Ball collet for upper ball 14.Interface: Serial Link Interface Module 15.Software: Tribology Software 16.Controlled Parameters Motor speed/Applied loads/ Test fluid temperature/Test duration 17.Recorded Parameters Motor speed/Applied load/ Total bearing friction/ Lubricant inlet temperature/ Bearing outer race temperatures/ Vibration sensor output |
||
| 사용/활용예 |
일반 자동차, 전기 자동차, 선박, 전자, 반도체, LCD, 화학 등 다양한 산업체에서 생산되는 엔진 모터 관련 제품이나, 트랜스미션, 휠베어링 등, 각 산업체의 생산라인에서 사용되는 많은 종류의 베어링을 시험분석 할 수 있는데 특히 아래와 같은 적용분야에 활용성이 높다.
1) 깊은 홀 베어링 2) 앵귤러 접촉 베어링 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
