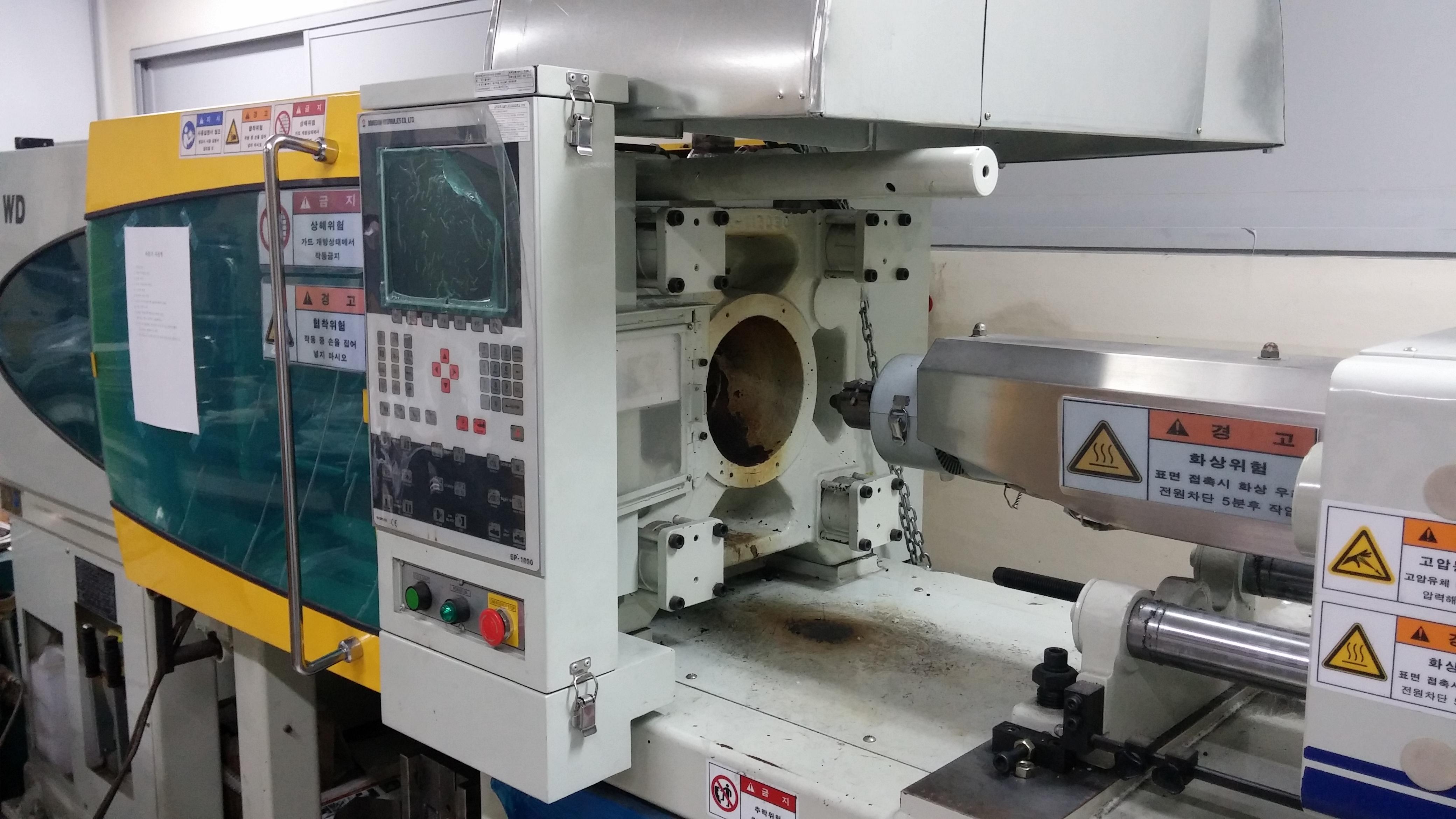

사출성형기
Injection moulding machines
| GBTP No. | GBREMS-24-0085 |
|---|---|
| NFEC등록번호 | NFEC-2015-01-195517 |
| I-tube등록번호 | - |
| 보유기관 | 금오공과대학교 |
| 연락처 | 054-478-7680 |
장비정보
| 모델명 | PRO-80WD | 제작사 | 동신유압 |
|---|---|---|---|
| 취득일자 | 2007-12-26 | 취득금액 | 39,385,000원 |
| 표준분류 | 기계가공/시험장비 > 성형/가공장비 > 사출장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 구미시 대학로 61 (양호동) 금오공과대학교 금오공과대학교 F1 G146
 |
||
| 장비설명 | 칩 또는 분말 상태의 열가소성 합성수지나 플라스틱 등의 재료를 가열·용융하여 사출 플런저 또는 스크류에 의해서 금형에 주입하여 복잡 형상 제품의 실린더 속에서 가열하여 녹인 플라스틱 재료를 노즐을 통하여 폐쇄된 거푸집 속에 밀어 넣고, 냉각하여 고체의 물건을 만드는 기계임. | ||
| 구성 및 기능 |
사출무게: 137 g
이젝터행정: 100 mm 가소화능력: 77 kg/h 사출압력: 1492 kPa 스크류회전속도: 0~231 rpm 종류: 사출성형기 진공펌프유무: 무 최소금형두께: 180 mm 형체력: 80 히터용량: 5.8 kW |
||
| 사용/활용예 | 플라스틱에 안료(顔料)·안정제·가소제·충전제 등을 첨가하여 원통형 또는 사각형으로 된 수mm의 칩으로 만든 것, 즉 콤파운드를 호퍼에 넣어둔다. 투입구 바로 앞에 가열실이 있어, 여기서 전열(電熱)·고압 수증기 등으로 가열한다. 스티렌 수지나 폴리염화비닐이면 약 170℃, 폴리프로필렌이면 약 200℃로 재료에 따라 알맞게 가열하여 플라스틱을 용융상태로 만든다. 이것을 피스톤으로 투입구를 통해서 금형(金型) 속으로 사출한다. 금형의 구석까지 흘러 들어가면 피스톤은 오른쪽으로 되돌아 오고 금형은 두 짝으로 갈라져서, 금형 속에서 굳은 플라스틱을 밖으로 꺼내게 된다. 매우 작은 것부터 무게 10kg에 이르는 큰 것까지 성형할 수 있으며 반복해서 사출하여 대량 생산을 할 수 있으므로 작업능률이 높음. | ||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
