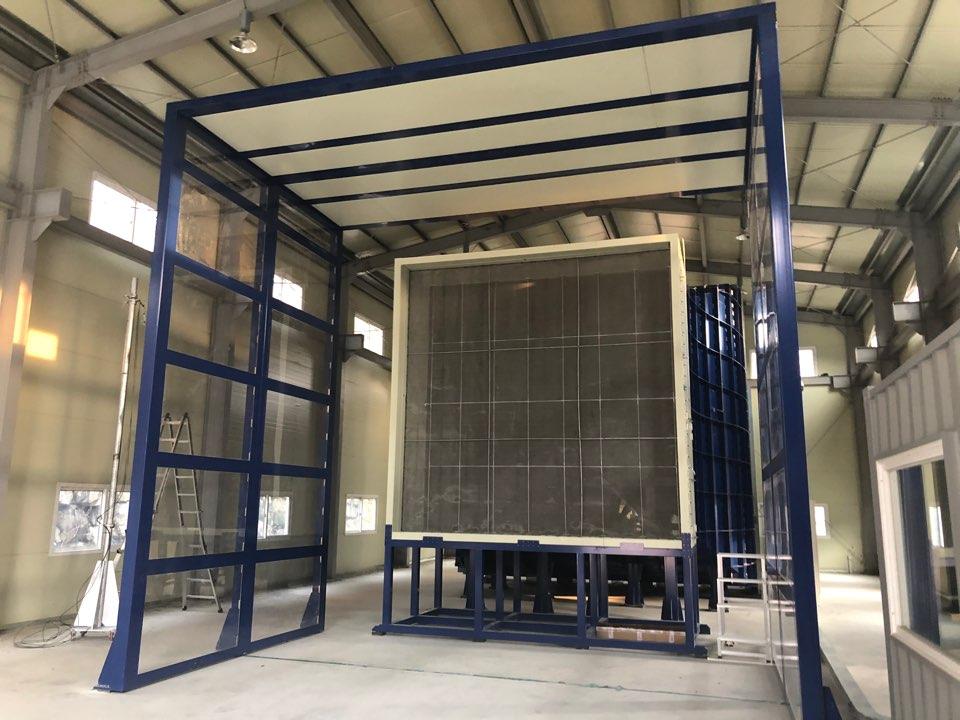

내풍성 시험 테스트베드
Wind Resistance Performance Measurement Test-Bed
| GBTP No. | GBREMS-03-0017 |
|---|---|
| NFEC등록번호 | NFEC-2021-03-269217 |
| I-tube등록번호 | - |
| 보유기관 | 경북테크노파크 |
| 연락처 | 053-437-9032 |
장비정보
| 모델명 | 모델명 없음 | 제작사 | 더웨일 |
|---|---|---|---|
| 취득일자 | 2020-10-13 | 취득금액 | 498,000,000원 |
| 표준분류 | 물리적측정장비 > 유체유량역학측정장비 > 유속계 | 활용용도 | 시험 |
| 장비위치 |
경상북도 김천시 남면 영남대로 3123-15 경북테크노파크 내풍성시험 테스트베드동 F1층
 |
||
| 장비설명 |
○ 무인기의 비행성능 검증을 위해 내풍 및 추력에 관한 전 과정의 시험 지원
○ 무인기에 처해질 외부 환경 조건을 모사하여 내풍 성능 및 내구성 테스트 - 해상, 교량, 바람이 많이 부는 날씨별 외부환경변수에 대한 표준화된 시험환경 제공 - 풍력 변화, 풍속별 호버링, 임무비행, 자율비행 등의 다양한 시나리오 단계별 내풍 성능 테스트 ○ 임무용 드론을 실전에 배치하기 전 드론의 추력 및 비행성능 점검에 활용 |
||
| 구성 및 기능 |
○ 송풍 장치부(Wind Generating Parts)
- 구조 : 조립 적층식 Fan Unit - 형식 : Axial Fan Type 또는 등가 - 수량 : 약 9 sets - 제원 : 약 W7.0 x H7.0 x L1.5, m - 바람 발생 면적 : 약 25 m2 (W5 x H5, m) - 풍속 시험부 덕트 출구의 전방 2m 지점에서 계측 기준 ▸ 정속시험 시 : 약 14 m/s ▸ 최대출력 시 : 약 16 m/s - 풍속 균일도 : Max. 5 % of F.S. - 풍속 제어 방식 : 자동 제어 및 수동 제어 – 선택 제어 가능 - 구동 방식 : AC Induction Motor (약 45 kw급) & 인버터 또는 등가 - 이물질 흡입 방지용 안전망 설치 ○ 가이드 덕트 (Guide Duct Part) - 형상 : 수축 덕트 (Contraction Duct) Type - 재질 : Steel Plates 또는 등가 - 제원 : 약 W7 x H7 x L5.5, m ○ 정류 장치 (Flow Rectifying Unit) - 형식 : Wire Mesh Type 또는 Honeycomb Type - 설치 장소 : 가이드 덕트 출구 측 또는 등가 ○ 시험 덕트부 (Test Duct Part) - 형상 : 사각 덕트 (Rectangular Duct) Type - 제원 : 약 W5 x H6 x L4.0, m ○ 바람생성 프로그램 (Wind Control & DAAS System) : - 바람 스펙트럼 생성 by PLC 프로그램 또는 등가 ▸ 정상풍 (Steady Velocity Wind) ▸ 규칙풍 (Sinusoidal Velocity Wind) ○ 전원공급시스템 (Electric Power Supply System) - 전기 제어반 - 인버터 : 45 kW x 9 sets ○ 이동식 발전기 (Portable Emergency Generator) - 용량 : 약 600 kW급 이상 x 1 sets - 방진설비 포함 ○ 드론 추력 시험설비 (Thrust Test Device for Drone) - 드론의 상방향 추력(Fz) 계측 ▸ Type (1) : 1 ~ 25 kgf ▸ Type (2) : 25 ~500 kgf ○ 풍속 계측장비 (Wind Speed Measuring Device) - 형식 : Propeller Type 또는 등가 - 계측 풍속 : Max. 20 m/s - 풍속 측정용 Y-Z Traversing Device 포함 ○ 기타 - 슬라이딩 도어 (흡입측 & 토출측) 함 - 현장 기초 공사 포함 |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
