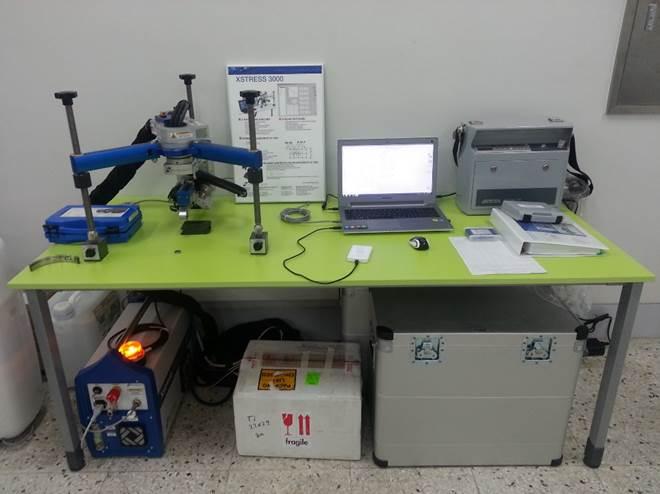

잔류응력측정기
Residual Stress Analysis
| GBTP No. | GBREMS-17-0130 |
|---|---|
| NFEC등록번호 | NFEC-2014-12-195174 |
| I-tube등록번호 | 1412-C-0225 |
| 보유기관 | 한국생산기술연구원 |
| 연락처 | 053-607-1124 |
장비정보
| 모델명 | Xstress 3000 G2R | 제작사 | Stresstech |
|---|---|---|---|
| 취득일자 | 2014-12-01 | 취득금액 | 221,636,654원 |
| 표준분류 | 기계가공/시험장비 > 재료물성시험장비 > 방사선투과검사장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 하양읍 하양로 13-13 지하1층 106호 한국생산기술연구원 최요한관 B1 106
 |
||
| 장비설명 |
(1)원리
- 본 장비는 X-선을 발생시켜 시료에 조사했을 때 생기는 회절 패턴을 이용하는 X-선 회절 기술에 기본을 둔 원소의 화학적 결합상태, 잔류응력 및 집합조직에 대한 문제 등 물질구조 및 성분 분석에 기본적으로 사용되는 장비이다. 본 장비는 금속 물질에 존재하는 잔류 응력을 X-선 회절현상을 이용하여 측정하며, 다양한 주물과 합금, 열처리된 물질의 응력을 비파괴 측정이 가능. (2)특징 -대상 장비는 Goniometer를 사용하며, X-선 회절 패턴을 이용하여 잔류응력을 측정과 평가를 위해서는 다음과 같은 특징을 가져야 할 것. 1) 광학계를 가진 Goniometer 사용하여 회절 패턴 측정이 가능해야 할 것. 2) 안정한 데이터를 위해 0.2kW 이상의 X-Ray를 사용해야 할 것. 3) 세라믹과 같은 비금속 물질의 응력 측정 또한 가능 할 것. 4) 현장 측정을 위해 이동이 가능하며, 대형구조물에 부착하여 측정이 가능할 것. |
||
| 구성 및 기능 |
-Main Unit
High voltage power supply (generator) for X-ray tube continuously variable within 5 to 30 kV / 0 up to 10 mA. -Goniometer Programmable ？45° to +45° (standard) c-oscillation: Programmable 0° to ±6°. Distance between goniometer and the measurement point automatically adjusted to ± 0.003 mm accuracy. -Detectors Dual position sensitive Angular resolution: 0.029°/pixel,512 pixels/0.5 in. 2theta-range : +100° to 165 |
||
| 사용/활용예 |
？ 건설기계 핵심부품 및 구조물의 실시간 물성평가
* 실차(굴삭기, 휠로더, 지게차 등) 시험시 핵심부품 및 구조물을 대상으로여 잔류응력 데이터를 저장하고 분석 * 시험대상인 핵심부품 및 구조물외에 실차운용 상태에서 전반적인 금속 부품들에 가해지는 잔류응력 데이터를 취득하여 현장에서 진단/분석 * 건설기계 핵심부품의 제작시 다양한 환경변화(압연, 가열, 냉각, 열처리)로 가해지는 잔류응력 및 물성변화를 진단 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
